Ti Gr5 Gr7 티타늄 플랜지 ASME B16.5 150급 평면 플랜지 슬라이드 ON 플랜지 업그레이드 얼굴 SORF 산업용

Ti Gr5 Gr7 티타늄 플랜지 ASME B16.5 150급 평면 플랜지 슬라이드 ON 플랜지 업그레이드 얼굴 SORF 산업용

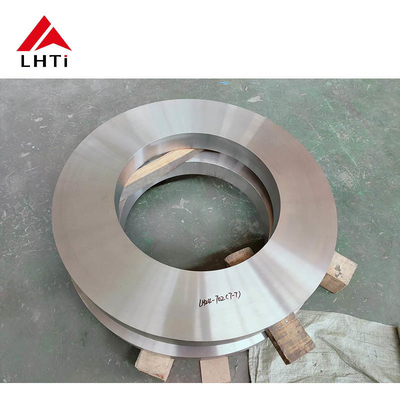

제품 소개: ASME B16.5 티타늄 슬리프 온 플랜지

ASME B16.5 티타늄 슬립 온 플랜지는 다양한 산업의 파이프에 대한 안전한 연결을 제공하기 위해 설계된 플랜지 유형입니다. 특히 부식 저항성, 가벼운 무게,그리고 힘은 중요합니다.ASME B16.5 표준에 따라 제조됩니다. 파이프 시스템에서 사용되는 플랜지의 설계, 재료 및 크기를 규율합니다.티타늄 슬리프-온 플랜지는 중압 시스템과 관절 저항이 가장 중요한 환경에 특히 적합합니다.이 플랜지에 티타늄 합금의 사용은 높은 성능과 내구성을 보장하며 화학 처리, 해양, 항공,그리고 전력 생산.

티타늄 합금으로 만들어진 티타늄 플랜지는 뛰어난 성질으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로

티타늄 등급:

• 5등급 (Ti-6Al-4V): 높은 강도/중량 비율, 부식 저항성, 항공우주, 해상 및 화학 가공을 포함한 다양한 응용 분야에 대한 다재다능성으로 유명합니다.
• 등급 7 (Ti-0.2Pd): 특히 염화물 및 감소 환경에서는 뛰어난 부식 저항성을 제공하며 화학 처리, 해산 및 해양 응용 분야에 적합합니다.

ASME B16.5 표준:

• 이 표준은 파이프 플랜지 및 플랜지 피팅에 대한 차원, 허용도, 재료, 표시 및 시험 요구 사항을 명시합니다. ASME B16.5 150 클래스 평방 인치 당 150 파운드 150의 압력을 표시, 이것은 낮은 압력 응용 프로그램에서 사용되는 플랜지에 대한 일반적인 압력 등급입니다.

티타늄 슬라이드 온 플랜지 (SORF):

• 슬립-온 플랜지 (slip-on flange) 는 파이프의 끝을 지나가면서 용접된 플랜지이다.용접 목 플랜지보다 편리하게 정렬하고 파이프 라인 내부의 격동과 침식을 최소화하는 부드러운 구멍을 제공합니다.
• 들어올린 얼굴: 들어올린 얼굴은 플랜지와 연결 파이프 또는 가스킷을 사용하여 장착을 통해 밀폐를 만드는 데 도움이되며 누출 없는 연결을 보장합니다.

티타늄 등급 5 (Ti-6Al-4V):

성분: 티타늄 5급은 90%의 티타늄, 6%의 알루미늄, 4%의 바나디움으로 구성된 알파 베타 합금이다.이 화합물은 가장 널리 사용되는 티타늄 합금으로 만드는 특성의 균형을 제공합니다..

강도: 뛰어난 강도 대 무게 비율을 제공하여 가벼운 무게 강도가 중요한 항공 우주, 해상 및 산업용 용도로 적합합니다.

부식 저항성: 5등급 티타늄은 순수한 티타늄 (1등급)만큼 높지는 않지만 좋은 부식 저항성을 가지고 있으며, 여전히 대부분의 환경에 매우 내성이 있다.

온도 저항성: 고온에서도 그 성질을 유지하여 가스 터빈, 배기 시스템 및 다른 고온 환경에서 적용하기에 적합합니다.

응용 분야: 항공 우주 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품, 스포츠 장비 및 산업 기계.

티타늄 등급 7 (Ti-0.15Pd):

성분: 7등급 티타늄은 0.15%의 팔라디엄을 첨가한 티타늄 합금으로, 부식 저항성을 높인다.

염화 저항성: 7등급 티타늄은 염소를 포함한 감소 및 가벼운 산화 환경에서의 염화에 매우 저항력이 있습니다. 2등급 티타늄보다 더 견딜 수 있습니다.

용접성: 용접성이 좋아 제조 및 조립이 필요한 응용 프로그램에 적합합니다.

강도: 7등급 티타늄은 5등급에 비해 강도가 낮지만 여전히 많은 용도로 적합합니다.

응용 분야: 화학 가공, 염분 해제, 해양 환경, 그리고 더 높은 부식 저항성이 필요한 다른 응용 분야.또한 생물 호환성 및 부식 저항성이 중요한 의료 임플란트에도 사용됩니다..

ASME B16.5 티타늄 슬리프 온 플랜지의 주요 특징

1. 소재:
   티타늄 슬리프 온 플랜지는 주로 2급 티타늄 (Ti Gr 2) 또는 5급 티타늄 (Ti-6Al-4V) 으로 만들어지며, 경식 저항성과 높은 강도를 제공합니다.2등급은 상업적으로 가장 널리 사용되는 순수한 티타늄입니다., 그것의 우수한 부식 저항성, 용접성, 강성으로 알려져, 그레이드 5 (Ti-6Al-4V) 는 더 높은 강도와 피로 저항을 제공하는 합금입니다,높은 수요의 애플리케이션에 적합합니다.

2. 디자인:

   • 슬립-온 디자인은 파이프가 플랜지의 구멍을 통해 삽입되고 파이프 내부와 외부에서 모두 용접되도록 허용합니다.이 디자인은 용접 목 플랜지와 같은 다른 플랜지 유형에 비해 설치를 더 쉽게합니다.
   • 압력 등급: 150#, 300#, 600# 등 다양한 압력급으로 사용 가능하며, 적용 용량과 압력 내성이 요구된다.
   • 볼트 홀: 플랜지는 다른 시스템 구성 요소에 안전하게 고정하기 위해 볼트를 수용하기 위해 미리 뚫린 구멍을 갖추고 있습니다.

3. 부식 저항성:
   티타늄은 소금물, 산성 물질, 화학물질 등 다양한 부식성 환경에 뛰어난 저항력을 가지고 있습니다.이것은 특히 부식이 파이프 시스템의 무결성과 성능에 크게 영향을 미칠 수있는 산업에서 가치가 있습니다.

4. 가벼운 무게:
   티타늄은 철강과 일반적으로 플랜지에 사용되는 다른 금속보다 훨씬 가볍기 때문에 특히 상당한 양의 파이프가 필요한 시스템에서 다루고 운송하고 설치하는 것이 쉽습니다.

5. 온도 및 압력 저항:
   티타늄은 광범위한 작동 온도와 압력 하에서 우수한 성능을 가지고 있습니다. 티타늄 플랜지는 높은 온도에서도 강도와 무결성을 유지합니다.고압 및 고온 시스템 모두에 이상적입니다..

6. 차원 및 허용도:
   ASME B16.5 표준은 플랜지에 대한 정확한 차원 요구 사항을 지정하여 호환성 및 성능 표준을 충족시키는 것을 보장합니다.이 사양은 다른 구성 요소와 적절한 장착을 보장합니다., 파이프, 볼트, 가스켓과 같이.

티타늄 슬리프 온 플랜지 패키지

경직 방지

• VCI (휘발성 경화 억제제) 포장: 티타늄 플랜지는 운송 중에 표면 경화를 방지하기 위해 VCI 종이에 포장됩니다.이 물질 은 금속 표면 에 보호층 을 형성 하는 화학적 증기 를 방출 한다.
• 지방 또는 기름 코팅: 특히 장거리 운송 또는 장기간 보관 할 때 플랜지 표면을 보호하기 위해 가벼운 지방 또는 기름 층이 적용 될 수 있습니다.

신체적 보호

• 버블 래프 또는 폼: 각 플랜지는 일반적으로 버블 래프로 싸거나 운송 중에 충돌을 막기 위해 폼으로 둘러싸여 있습니다.
• 카드보드 분리기: 여러 개의 플랜지가 한 상자에 포장되면 카드보드 분리기가 서로 접촉하고 긁거나 손상되는 것을 막기 위해 사용됩니다.

튼튼 한 외장 포장

• 목재 상자 또는 접합판 상자: 티타늄 플랜지는 종종 기계적 손상으로부터 견고한 보호를 제공하며 쌓일 수있는 목재 상자 또는 접합판 상자에 배송됩니다.더 쉽고 안전하게 처리할 수 있도록.
• 팔레티제: 큰 주문을 위해 플랜지는 팔레티제 될 수 있습니다. 각 팔레트는 일반적으로 취급 및 운송 중에 상자 또는 상자를 고정하기 위해 축소 포장됩니다.

방수

• 플라스틱 가재: 외부 상자 나 상자 는 특히 습기 나 습한 환경 에서 습기 를 방지 하기 위해 두꺼운 플라스틱 가재 로 덮여 있다.

라벨 및 문서

• 명확 한 표지: 각 패키지는 처리 지침, 부품 번호 및 목적지 세부 사항과 함께 명확하게 표시되어 올바른 처리 및 추적을 용이하게합니다.
•
• 품질 보증 문서: 품질 인증서, 재료 시험 보고서그리고 적합성 인증서는 종종 포장지에 포함되거나 산업 표준에 대한 추적성과 적합성을 보장하기 위해 별도로 제공됩니다..

ASME B16.5 티타늄 슬리프 온 플랜지의 장점

1. 비용 효율적 인 설치:
   슬립-온 디자인은 웰드 넥 플랜지와 같은 더 복잡한 플랜지 유형에 비해 설치 복잡성과 비용을 줄입니다. 플랜지는 단순히 파이프 위에 슬라이드됩니다.그리고 용접은 그것을 고정하기 위해 플랜지 내부와 외부에 수행됩니다.

2. 강화 된 내구성 및 장수성:
   티타늄의 내재성 경화 저항은 이 플랜지가 가혹한 환경에서 장기적인 성능을 제공하도록 보장합니다.유지보수 요구가 적고 파이프 시스템의 사용 수명이 길어집니다..

3. 체중 감소:
   철강 또는 스테인레스 스틸 플랜지와 비교하면 티타늄 플랜지가 훨씬 가볍습니다.이는 운용을 용이하게 하고 파이프 시스템의 전체 무게를 줄여주는데 항공우주 및 해상 산업의 응용에 중요한 고려사항입니다..

4. 향상 된 안전:
   티타늄이 균열, 틈이, 그리고 진열에 대한 탄력성 때문에, 티타늄 슬리프-온 플랜지 사용은 시스템의 전반적인 안전성을 향상시킵니다.특히 화학 가공과 원자력 같은 중요한 산업에서.

5. 다양성:
   티타늄 슬립-온 플랜지는 매우 다재다능하며 다음과 같은 광범위한 산업에서 사용할 수 있습니다.

   • 화학 처리: 화학 반응 및 진열에 대한 저항성으로 인해 티타늄 슬리프-온 플랜지는 공격적인 화학 물질을 운반하는 파이프 라인을 위해 이상적입니다.
   • 해양: 티타늄은 해양 환경에서는 해수 침식 저항이 필수적입니다.
   • 전력 생산: 티타늄 플랜지는 높은 온도에 견딜 수 있으며 화석 연료 공장, 원자력 발전소 및 지열 에너지 시스템에서 사용됩니다.
   • 항공우주: 티타늄의 강도와 무게 비율은 항공기와 우주선과 같은 고성능 시스템에서 가치가 있습니다.

ASME B16.5 티타늄 슬리프 온 플랜지의 응용

1. 화학 및 석유화학 산업:
   티타늄 슬립-온 플랜지는 일반적으로 화학 원자로, 파이프 시스템 및 저장 용기에 사용되며 부식성 액체와 가스를 운송합니다.플랜지 ∙ 황산과 같은 화학 물질에 노출되는 것을 견딜 수 있는 능력, 염화수소, 그리고 염소는 이러한 응용에 적합합니다.

2. 해양 시스템:
   해상 및 해양 시스템에서는 바닷물 노폐가 중요한 도전입니다. 티타늄 슬리프 플랜지는 해양 파이프 시스템, 바닷물 냉각 시스템,그리고 해상 석유 플랫폼, 소금 물과 다른 부식 요소에 대한 저항성이 중요합니다.

3. 항공우주 및 항공:
   항공우주 시스템에는 가벼운 무게를 유지하면서 압력 및 온도의 극한 조건을 처리 할 수있는 구성 요소가 필요합니다. 티타늄 플랜지는 종종 항공기 연료 시스템, 엔진,그리고 배기가스 시스템, 체중 감량과 힘 모두 중요한 곳.

4. 원자력 및 산업 에너지:
   전력 발전소는 높은 온도, 압력, 그리고 공격적인 화학 물질에 노출된 파이프 시스템에서 티타늄 슬리프-온 플랜지를 사용합니다.내구성 및 성능으로 냉각 시스템에 적합합니다., 열 교환기 및 에너지 생산의 다른 구성 요소.

5. 식품 및 음료 가공:
   비반응성 티타늄 플랜지는 식품 및 음료 제조 시스템에서 사용되며 유제품, 음료,또는 의약품.
