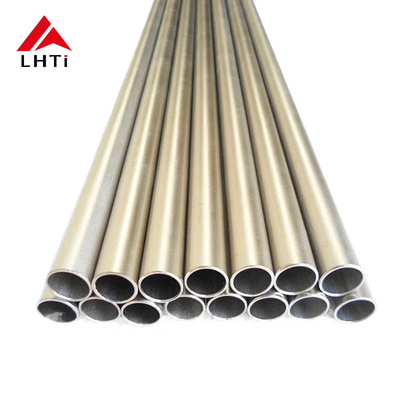

온도 응용 ASTM B338 9등급 티타늄 튜브

열 교환기에서 티타늄 파이프에 대한 소개

열 교환기는 두 개 이상의 유체를 혼합하지 않고 두 개 이상의 유체 사이에 열을 전달함으로써 다양한 산업 공정에서 결정적인 역할을 합니다. 이러한 시스템을 건설하는 데 사용되는 재료 중티타늄은 그 특수한 특성으로 인해 상당한 관심을 받았습니다.19mm 티타늄 파이프는 강도, 가벼운 성질 및 부식 저항의 독특한 균형을 제공하여 열 교환기 응용 프로그램에 이상적인 선택입니다.이 기사 에서는 이점 들 을 살펴볼 것 이다19mm 티타늄 파이프의 열 교환기에 대한 다양한 용도.

19mm 티타늄 파이프 의 장점

열 교환기에 19mm 티타늄 파이프를 사용하는 주된 장점 중 하나는 그 놀라운 부식 저항력입니다.티타늄은 구덩이와 균열의 부식에 매우 저항합니다.특히 화학 처리 또는 바닷물 응용 프로그램에서 발견되는 공격적인 환경에서. 이 특성은 열 교환기의 더 긴 수명을 보장합니다유지보수 비용과 정지시간을 줄이는 것이는 산업 환경에서 중요한 요소입니다.

티타늄 파이프의 또 다른 중요한 장점은 가벼운 성격입니다. 스테인리스 스틸보다 약 40% 가량 가벼운 19mm 티타늄 파이프는 설치와 운송을 용이하게합니다.이러한 무게 감소는 구조적 지원이 우려되는 산업에서 특히 유리합니다., 엔지니어들이 더 가벼운 지지 프레임을 설계 할 수 있습니다. 또한 더 적은 무게는 운송 및 설치 과정에서 전반적인 에너지 절감에 기여합니다.열교환기에 티타늄을 사용하는 비용 효율성을 더욱 향상시키는 것.

열전도성은 열교환기의 성능에 또 다른 중요한 요소입니다. 티타늄은 구리 같은 재료에 비해 가장 좋은 전도기가 아니지만,그 열 전도성은 여전히 많은 애플리케이션에 충분합니다.또한, 19mm 지름과 티타늄 파이프에 자주 사용되는 나선 설계의 조합은 열 전달 효율을 향상시킵니다.이러한 향상된 성능은 에너지 소비를 줄이고 운영 효율성을 높일 수 있습니다., 티타늄 파이프를 현대 열 교환기 설계에 똑똑한 선택으로 만듭니다.

2등급 5등급 티타늄 파이프의 주요 특성

2등급과 5등급 티타늄은 가장 일반적으로 사용되는 티타늄 합금 중 두 종류로 각각 다른 용도에 적합한 특성을 가지고 있습니다.

2등급 티탄 (상업적으로 순수한 티탄)

2등급 티타늄은 CP Ti Grade 2 또는 상업적으로 순수한 티타늄으로 종종 언급된다. 그것은 뛰어난 부식 저항을 제공하기 때문에 가장 널리 사용되는 티타늄 등급 중 하나입니다.좋은 강도, 그리고 용접성.

1화학적 성분

• 티타늄 (Ti): ~99%
• 작은 양의 산소, 탄소, 질소, 수소, 철
• 2등급 티타늄은 기본적으로 순수한 티타늄으로 합금 요소가 적어서, 부식 저항성 용도로 이상적입니다.

2기계적 특성

• 팽창 강도: 약 345~450 MPa (50~65 ksi)
• 내력 강도: 약 275 MPa (40 ksi)
• 연장: 20~30%
  • 이것은 좋은 유연성을 부여하여 유연성이 중요한 다양한 응용 프로그램에 쉽게 형성되고 적합합니다.
• 탄력 모듈: ~ 105 GPa (15.2m psi)

3부식 저항성

• 해수, 염화물, 산소 및 산화 물질 등 다양한 부식 환경에 대한 탁월한 내성.
• 구멍, 균열, 그리고 스트레스로 인한 균열에 저항합니다.
• 화학 가공 및 해양 응용 프로그램에서 종종 사용되며 부식 물질에 노출되는 것이 일반적입니다.

4용접 가능성

• 우수한 용접 가능성 TIG (트랑그스텐 무성 가스) 및 MIG (금속 무성 가스) 용접과 같은 프로세스.
• 기계적 특성을 손상시키지 않고 수신 상태와 연금 상태에서 모두 용접 할 수 있습니다.

5. 열 저항

• 400°C (752°F) 까지 온도를 조절할 수 있다.
• 5등급과 같은 다른 티타늄 합금처럼 열에 견딜 수 없습니다.

6밀도

• 밀도: ~4.51g/cm3 (4510 kg/m3)
  • 일부 더 합금 된 티타늄 등급보다 약간 밀도가 높지만 여전히 강철에 비해 상대적으로 가볍습니다.

5등급 티타늄 (Ti-6Al-4V)

5등급 티타늄 (Ti-6Al-4V) 은 알파베타 합금으로 알루미늄 6%와 바나디움 4%를 함유하고 있다. 높은 강도, 가벼운 무게,그리고 탁월한 피로 및 부식 저항성.

1화학적 성분

• 티타늄 (Ti): 균형 (약 90%)
• 알루미늄 (Al): 6%
• 바나디움 (V): 4%
• 철분 (Fe), 산소 (O), 탄소 (C) 는 미량으로 존재합니다.

2기계적 특성

• 팽창 강도: 약 895~1,200 MPa (130~175 ksi)
  • 2등급 티타늄보다 훨씬 높습니다.
• 강도: 약 828 MPa (120 ksi)
  • 2급보다 높은 강도 강도, 더 좋은 강도/중량 비율이 필요한 구조용 용도로 더 적합합니다.
• 연장: 10~15%
• 탄력 모듈: ~ 110 GPa (16m psi)

3부식 저항성

• 해수, 염화물, 황산 및 산 등 다양한 환경에 대한 좋은 부식 저항성.
• 대부분의 환경에서는 부식 저항성 측면에서 2급과 비교할 수 있지만 일부 공격적인 환경에서는 약간 덜 저항력이 있습니다.알루미늄과 바나디오와 같은 합금 원소의 존재로 인해 염화질소가 풍부한 환경.

4용접 가능성

• 잘 용접 가능하지만 높은 강도와 합금 함량으로 인해 2급에 비해 더 많은 주의가 필요합니다.
• 일반적인 용접 과정에는 TIG, MIG 및 EB (전자 빔) 용접이 포함됩니다.
• 적절한 열처리 및 용접 절차는 강도와 기계적 특성을 유지하는 데 중요합니다.

5. 열 저항

• 2급보다 높은 온도에서 작동할 수 있으며 최대 연속 작동 온도는 400~600°C (752~1,112°F) 이다.
• 열 안정성이 좋고 온도 순환을 견딜 수 있습니다.

6밀도

• 밀도: ~4.43g/cm3 (4430 kg/m3)
  • 대부분의 철강 합금보다 가볍고, 무게 감소가 중요한 항공우주 및 자동차 응용 분야에서 널리 사용되도록 기여합니다.

19mm 티타늄 파이프 제조 공정

19mm 티타늄 파이프 제조는 높은 품질과 성능을 보장하는 여러 첨단 기술을 포함합니다. 처음에는 고 순수 티타늄이 공급됩니다.종종 원하는 재료 특성을 달성하기 위해 진공 활 재 녹화와 같은 과정을 거치는 잉크 형태로이 초기 단계는 엄격한 산업 표준을 충족시키는 파이프 생산에 필수적입니다. 특히 항공 우주 및 화학 처리와 같은 부문에서.

원료가 준비되면 티타늄은 튜브 모양을 만들기 위해 진압 또는 롤링과 같은 과정을 거칩니다.19mm의 특정 지름은 재료의 구조적 무결성을 유지하는 정밀한 가공 기술을 통해 달성됩니다.제조 후 프로세스는 기계적 특성을 향상시키고 작동 조건에서 내구성을 보장하는 데 필수적인 내부 스트레스 완화를 위해 열 처리를 포함 할 수 있습니다.

용접은 열 교환기에 필요한 티타늄 파이프를 조립하는 데 중요한 역할을 한다. 가스 텅프스탄 활 용접 (GTAW) 은 강한 결함 없는 관절을 생산할 수 있는 능력 때문에 일반적으로 사용된다.이 방법은 특히 티타늄의 부식 저항성을 유지하는 데 중요합니다.부적절한 용접이 환경 피해를 입을 수 있는 약점을 만들 수 있기 때문에최종 제품이 모든 사양을 준수하는지 확인하기 위해 구현됩니다..

ASTM B338는 다양한 응용 분야, 특히 항공우주, 화학처리 및 해양 산업에 사용할 수 있는 원활하고 용접 된 티타늄 튜브와 파이프를 포함하는 표준 사양입니다.다음은 ASTM B338 티타늄 튜브에 대한 간결한 소개입니다:

ASTM B338의 개요

1. 적용 범위:

   • ASTM B338은 상업적으로 순수한 티타늄과 티타늄 합금 등 다양한 등급의 티타늄 튜브에 대한 요구 사항을 명시합니다. 튜브는 매듭없이 또는 용접 될 수 있습니다.고성능 환경에서 사용하도록 설계되었습니다..

2. 소재 등급:

   • 일반적인 등급은 CP (상업적으로 순수) 티타늄 등급 (1등급에서 4등급) 및 합금 등급 (예를 들어, 5등급, Ti-6Al-4V) 을 포함한다. 각 등급은 강도, 유연성,그리고 부식 저항성.

3. 응용 프로그램:

   • 이 규격은 주로 항공우주, 화학처리, 해양공학,그리고 의료용.

4. 제조 과정:

   • 튜브는 특정 기계적 특성과 크기를 충족시키기 위해 뜨거운 작업, 차가운 작업 및 열 처리와 같은 과정을 통해 생산됩니다.그들은 또한 품질 보장에 대한 검사에도 응할 수 있습니다..

5. 표준 및 시험:

   • ASTM B338은 기계적 특성, 부식 저항성 및 크기를 테스트하는 요구 사항을 설명하며, 튜브가 성능과 안전에 대한 산업 표준을 충족하는지 확인합니다.

6. 사양:

   • 이 표준은 튜브 크기, 벽 두께, 허용도 및 표면 완공에 대한 세부 요구 사항을 제공하여 의도 된 응용 프로그램의 엄격한 요구 사항을 충족시키는 것을 보장합니다.

ASTM B338 티타늄 튜브의 장점

• 부식 저항성: 바닷물 및 산성 조건을 포함하여 광범위한 부식 환경에 대한 뛰어난 저항성.
• 가벼운 무게: 강철에 비해 밀도가 낮아서 무게 절감이 중요한 응용 분야에 적합합니다.
• 강성: 높은 견고성 및 피로 저항성, 까다로운 응용 프로그램에 이상적입니다.
• 생체 호환성: 신체 조직과 부정적인 반응을 일으키지 않기 때문에 의료용으로 적합합니다.

ASTM B338 티타늄 튜브의 주요 특성:

ASTM B338 사양은 다양한 응용 분야에서 성능에 기여하는 티타늄 튜브의 몇 가지 중요한 특성을 강조합니다. 주요 특성은 다음과 같습니다.

1기계적 특성

• 튼튼성: ASTM B338 티타늄 튜브는 높은 튼튼성을 나타내며 변형되지 않고 상당한 스트레스에 견딜 수 있습니다. 예를 들어,상업적으로 순수한 티타늄 (1등급과 2등급) 은 일반적으로 240~450MPa의 팽창 강도를 가지고 있습니다.티-6알-4V 같은 티타늄 합금은 900 MPa를 초과 할 수 있습니다.
• 내력 강도: 내력 강도는 영구적 인 변형이 발생하기 전에 적용 될 수있는 최대 스트레스를 나타냅니다. 상업적으로 순수한 티타늄은 170 ~ 350 MPa 정도의 내력 강도를 가지고 있습니다.티타늄 합금 (Ti-6Al-4V) 처럼 훨씬 더 높은 양력 강도를 가지고, 부하용 용도에 대한 적합성을 향상시킵니다.
• 연장: 이 특성 은 재료 의 유연성 을 반영 하고, 깨지기 전 에 얼마나 뻗을 수 있는지 나타냅니다. ASTM B338 파이프는 일반적으로 좋은 연장 (약 20% 이상) 을 나타냅니다.형성 및 모양을 필요로 하는 응용 프로그램에 결정적인.

2부식 저항성

• 예외적 저항성: 상업적으로 순수한 티타늄은 특히 바닷물, 산성 조건 및 산화 매체와 같은 공격적인 환경에서 부식에 매우 저항합니다.이것은 해양 및 화학 처리 응용 프로그램에 이상적입니다.

3가벼운 자연

• 밀도: 티타늄은 강철보다 약 45% 가볍고, 무게 감소가 필수적인 응용 분야에 크게 유리합니다.이 가벼운 특성 으로 힘 을 희생 하지 않고 보다 효율적 인 구조 를 설계 할 수 있다, 특히 항공우주 및 고성능 자동차 애플리케이션에서.

4피로 저항성

• 내구성 시간: 티타늄 합금은 뛰어난 피로 저항을 나타내며, 주기적 로딩 애플리케이션에 적합합니다.예를 들어 시간이 지남에 따라 반복적인 스트레스가 발생하는 항공 우주 부품에서.

5. 열 특성

• 고온 성능: 티타늄은 높은 온도에서도 강도와 무결성을 유지할 수 있으며, 자동차 및 항공 분야에서 배기가스 시스템과 같은 응용 프로그램에 적합합니다.

6생물 호환성

• 의학적 응용: 상업적 순수한 티타늄의 생물 호환성 특성으로 인체에서 부작용의 위험을 최소화하여 의료 임플란트 및 장치에 대한 우수한 선택입니다.

요약

높은 팽창력과 강도, 우수한 부식 저항성, 가벼운 성질의 조합그리고 내구성은 ASTM B338 티타늄 튜브를 매우 다재다능하고 다양한 까다로운 애플리케이션에 적합하게 만듭니다.이러한 특성은 특히 전통적인 재료가 고장날 수 있는 환경에서 효율적인 설계와 성능을 보장합니다.

열 교환기에 19mm 티타늄 파이프의 응용

19mm 티타늄 파이프의 다재다능성은 여러 산업의 열 교환기에서 다양한 응용에 적합합니다.이 파이프는 부식 물질을 처리하는 시스템에서 자주 사용됩니다.전통적인 재료가 고장날 때. 구조적 무결성을 유지하면서 가혹한 화학물질에 견딜 수 있는 능력은 신뢰할 수 있는 작동을 보장하고 장비 고장 위험을 최소화합니다.

식품 및 음료 산업 에서 위생 을 유지 하고 오염 을 방지 하는 것 이 가장 중요 합니다.티타늄의 비 반응성 특성 때문에 19mm 파이프는 파스터라이제이션 및 살균 과정에서 사용하기에 훌륭한 선택입니다.유해 물질이 제품에 침투하지 않도록 보장함으로써, 이러한 파이프는 엄격한 안전 규정을 준수하는 기업을 돕고, 소비자의 건강을 보호하고 제품의 품질을 유지합니다.

의약품 산업 또한 19mm 티타늄 파이프의 적용에서 크게 이익을 얻습니다. 백신 생산과 같은 정확한 온도 조절을 요구하는 프로세스에서이 파이프는 민감한 화합물의 무결성을 손상시키지 않고 일관된 열 성능을 제공합니다.티타늄의 생체 호환성 및 부식 저항성은 순수성 및 안전성 유지가 중요한 응용 분야에 선호되는 선택이됩니다.

티타늄 꿰매지 않는 파이프 기술의 미래 추세

산업이 계속 발전함에 따라 열 교환기에 사용되는 티타늄 매듭없는 파이프에 대한 수요가 증가할 것으로 예상됩니다.현재 진행 중인 연구 개발 노력은 티타늄 합금의 특성을 향상시키는 데 초점을 맞추고 있습니다., 극한 조건에서도 더 나은 성능을 발휘 할 수 있습니다. 첨가 제조와 같은 제조 기술에서의 혁신또한 특정 애플리케이션 요구 사항을 충족하는 복잡한 기하학과 맞춤형 디자인을 생산하는 새로운 길을 열어줍니다.이러한 발전은 다양한 산업에서 티타늄 매듭 없는 파이프의 채택을 증가시킬 것입니다.

지속가능성은 재료 선택의 중요한 원동력이 되고 있으며, 티타늄의 재활용 가능성은 현대적인 응용 분야에 대한 매력에 기여합니다.산업이 환경 발자국을 줄이기 위해 노력하면서, 티타늄과 같은 내구성 있고 재활용 가능한 재료의 사용은 점점 더 중요해질 것입니다. 미래의 발전은 티타늄의 재활용 프로세스를 개선하는 데 초점을 맞출 수 있습니다.열 교환기 및 다른 중요한 애플리케이션에서 지속 가능한 옵션으로 유지되도록 보장합니다..

디지털화와 스마트 기술은 또한 열 교환기 설계 및 모니터링 방식에 혁명을 일으킬 것입니다.센서와 실시간 모니터링 시스템을 티타늄 무선 파이프 디자인에 통합하면 시간이 지남에 따라 성능과 상태에 대한 귀중한 통찰력을 얻을 수 있습니다.이러한 발전은 운영 효율성을 향상시킬뿐만 아니라 예측 유지보수 전략을 가능하게 할 것이며 궁극적으로 운영 비용을 줄이고 신뢰성을 향상시킬 것입니다.
