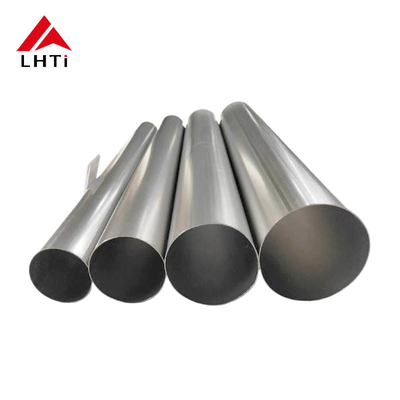

온도 응용 ASTM B338 9등급 티타늄 튜브

ASTM B338 티타늄 튜브 소개

ASTM B338은 다양한 산업용 용도로 사용되는 매듭없는 및 용접 된 티타늄 튜브에 대한 요구 사항을 설명하는 표준 사양입니다.이 사양은 티타늄 튜브가 특정 기계적 특성을 충족하는지 확인하는 데 중요합니다., 크기와 까다로운 환경에 필요한 화학 조성물질. 타이타늄의 독특한 특성, 예를 들어 우수한 부식 저항성 및 높은 강도/중량 비율,항공우주 같은 산업에 이상적인 선택ASTM B338을 준수함으로써 제조업체는 타이타늄 튜브가 어려운 조건 하에서 안정적으로 작동 할 수 있음을 보장 할 수 있습니다.

ASTM B338 티타늄 튜브의 주요 특성

ASTM B338 사양은 틸륨 튜브의 몇 가지 중요한 특성을 정의합니다. 그 중 팽성 강도, 양력 강도 및 연장도 포함됩니다.이 튜브는 상업적으로 순수한 티타늄 또는 티타늄 합금으로 제조됩니다.예를 들어, 상업적으로 순수한 티타늄 (그라드 1, 그라드 2, 등) 은 예외적인 부식 저항을 제공합니다.공격적인 환경에 적합하도록또한, Ti-6Al-4V와 같은 티타늄 합금은 강화 된 강도와 피로 저항을 제공하여 ASTM B338 티타늄 튜브의 응용 범위를 더욱 넓히고 있습니다.

ASTM B338 티타늄 튜브의 또 다른 중요한 특성은 가벼운 성질이다. 티타늄은 철강보다 약 45% 가벼우지만 비슷한 또는 더 뛰어난 강도를 유지합니다.이 특성은 특히 무게 감소가 중요한 응용 프로그램에서 유용합니다., 항공 우주 부품 및 고성능 자동차 부품과 같이 가벼운 무게와 높은 강도의 조합은 구조물이 더 효율적으로 설계 될 수 있도록 보장합니다.연료 효율을 향상시키고 전체 시스템 성능을 향상시킵니다..

티타늄 톱니 없는 파이프 의 장점

티타늄 매듭 없는 파이프 의 주된 장점 중 하나는 그 들 의 뛰어난 부식 저항력 이다. 티타늄 은 부식성 환경 에서 보호 하는 자연 산화질 층 을 가지고 있다.화학 가공 및 해양 용도로 사용하기에 이상적입니다.액체가 종종 공격적인 화학 물질이나 염분을 포함하는 열 교환기에서 티타늄의 내구성은 누출 및 장비 고장의 위험을 최소화하여 장수성과 신뢰성을 보장합니다.이 부식 저항력 은 열 교환기 의 사용 수명을 크게 연장 합니다, 수리 또는 교체와 관련된 유지보수 비용과 정지 시간을 줄입니다.

티타늄 매듭 없는 파이프의 또 다른 중요한 장점은 가벼운 성질입니다. 스테인리스 스틸이나 탄소 스틸과 같은 전통적인 재료에 비해 티타늄은 상당히 가볍습니다.이는 더 쉽게 조작 및 설치로 번역됩니다이 무게 감소는 특히 무거운 부품이 물류를 복잡하게 만들고 구조적 지원 요구 사항을 증가시킬 수있는 대규모 열 교환 시스템에서 유용 할 수 있습니다.티타늄 무선 파이프를 사용하여, 엔지니어들은 구조적 무결성을 유지하면서 보다 효율적이고 반응적인 시스템을 설계할 수 있습니다.

티타늄의 기계적 특성은 또한 열 교환기에 적용되는 데 결정적인 역할을 합니다. 티타늄은 높은 팽창 강도와 뛰어난 피로 저항성을 가지고 있습니다.극한 압력 및 온도 변동에 견딜 수 있도록이 특성은 고압 상태에서 작동하는 열 교환기에 필수적이며, 파이프가 시간이 지남에 따라 그들의 무결성과 성능을 유지할 수 있도록 보장합니다.이 기계적 장점의 조합은 티타늄 매듭 없는 파이프가 다양한 산업용 용도의 까다로운 조건을 효과적으로 처리 할 수 있도록 보장합니다..

9등급 티타늄 파이프의 주요 특성

9등급 티타늄 (Ti-3Al-2.5V) 은 알파 베타 합금으로, 알파와 베타 단계의 타이타늄의 유익한 성질을 결합한다.그 의 탁월 한 힘 과 무게 비율 로 유명 하다, 부식 저항성, 그리고 좋은 용접성, 특히 항공우주, 해양, 자동차 및 화학 처리와 같은 산업에서 다양한 응용 분야에 적합합니다.아래는 9 등급 티타늄 파이프의 주요 특성입니다:

1화학적 성분

• 티타늄 (Ti): ~90%
• 알루미늄 (Al): 3%
• 바나디움 (V): 2.5%
• 이 특수한 합금 조성물 은 강도, 유연성, 그리고 부식 저항성 의 독특한 조합 을 부여 한다.

2기계적 특성

• 팽창 강도: 약 895 MPa (130 ksi)
  • 9등급 티타늄 파이프는 강한 강도를 보이며, 강도와 가벼운 성질을 동시에 필요로 하는 구조용 용도로 적합합니다.
• 강도: 약 828 MPa (120 ksi)
  • 이것은 재료 변형이 우려되는 응용 프로그램에 충분히 강합니다.
• 길쭉함: 일반적으로 10~15%
  • 9등급 티타늄은 우수한 유연성을 나타내며, 깨지지 않고 형성되거나 구부러질 수 있으며, 이는 모양이 나 용접이 필요할 수 있는 파이프 애플리케이션에 중요합니다.
• 탄력 모듈: ~ 110 GPa (16m psi)
  • 모듈은 강철에 비해 상대적으로 낮아서 더 유연하지만 여전히 고성능 애플리케이션에 충분히 강합니다.

3부식 저항성

• 경식 에 대한 탁월 한 저항성: 9등급 티타늄 파이프는 해수, 염화물 용액, 산화 산소 를 포함한 많은 공격적 인 환경 에서 경식 에 매우 저항 합니다.
• 특히 구멍, 균열 진식 및 스트레스 진식 균열에 저항하며 해양, 화학 처리 및 해상 환경에서 사용할 수 있습니다.
• 티타늄 표면에 자연적으로 형성되는 산화질소 층은 더 이상의 부식으로부터 보호합니다.

4. 열 저항

• 높은 온도 성능: 9등급 티타늄은 지속적인 작동을 위해 400°C (752°F) 까지의 서비스 온도 범위로 높은 온도에서도 잘 작동할 수 있다.
• 비록 5등급 (Ti-6Al-4V)만큼 열에 내성이 없지만 여전히 좋은 열 안정성을 제공하며 온도 순환이 중대하거나 높은 온도에서 사용할 수 있습니다.

5무게와 밀도

• 밀도: 약 4.43g/cm3 (4430 kg/m3)
  • 티타늄은 철강보다 약 60% 가벼우며, 무게 감소가 중요한 항공우주 및 자동차 애플리케이션에서 널리 사용되는 핵심 요소입니다.

6용접성 및 제조성

• 좋은 용접성: 9등급 티타늄 파이프는 특히 TIG (트?? 스텐 무활성 가스) 및 MIG (금속 무활성 가스) 용접 공정에서 좋은 용접성을 가지고 있습니다.이것은 합금의 비교적 낮은 불순물 수준과 좋은 열 처리 반응으로 인해 발생합니다..
• 형성성: 다양한 용도로 파이프, 튜브 및 기타 모양으로 쉽게 형성 될 수 있습니다.특히 내구성과 가벼운 성질이 필요한 항공우주 및 산업 시스템에서.

티타늄 톱니 없는 파이프 제조 공정

티타늄 매듭 없는 파이프 의 생산 은 고품질 과 정확성 을 보장 하는 첨단 제조 기술 을 포함 합니다. 이 과정 은 일반적으로 티타늄 빌렛 을 선택 하는 것 으로 시작 됩니다.그 후 열을 가하고 구멍을 뚫고 홀 튜브를 형성합니다.다음 단계는 회전 뚫기 또는 진압 방법을 통해 튜브를 길게하는 것으로 인해 벽 두께가 일관된 매듭없는 파이프가 발생합니다.이 제조 과정 은 재료 의 기계적 특성 을 향상 시키는 것 뿐 아니라, 용접 된 부착 과 관련 된 약점 을 제거 하는 것 이다, 신뢰성 있고 내구성이 좋은 제품을 만들어냅니다.

고온 작업 기술은 일반적으로 제조 과정에서 티타늄의 기계적 특성을 향상시키기 위해 사용됩니다. 열과 변형을 적용함으로써,제조업체는 티타늄의 미세 구조를 개선할 수 있습니다.튜브가 형성 된 후, 튜브는 그 특성을 더 이상 최적화하기 위해 일련의 열처리를 받는다.이 프로세스는 최종 제품이 엄격한 산업 표준과 규격에 부합하는지 확인하는 데 중요합니다..

질 통제는 타이타늄 매듭없는 파이프의 제조에서 가장 중요합니다. 최종 제품의 무결성은 열 교환기에 안전한 작동에 필수적입니다.제조업체 들 은 엄격 한 검사 를 실시 한다, 잠재적인 결함을 탐지하기 위해 초음파 및 회전 전류 검사와 같은 비파괴 테스트 (NDT) 방법을 포함합니다.품질에 대한 이 약속은 티타늄 매듭 없는 파이프가 산업용 용도의 엄격한 조건에 견딜 수 있고 최적의 성능을 제공할 수 있도록 보장합니다..

ASTM B338는 다양한 응용 분야, 특히 항공우주, 화학처리 및 해양 산업에 사용할 수 있는 원활하고 용접 된 티타늄 튜브와 파이프를 포함하는 표준 사양입니다.다음은 ASTM B338 티타늄 튜브에 대한 간결한 소개입니다:

ASTM B338의 개요

1. 적용 범위:

   • ASTM B338은 상업적으로 순수한 티타늄과 티타늄 합금 등 다양한 등급의 티타늄 튜브에 대한 요구 사항을 명시합니다. 튜브는 매듭없이 또는 용접 될 수 있습니다.고성능 환경에서 사용하도록 설계되었습니다..

2. 소재 등급:

   • 일반적인 등급은 CP (상업적으로 순수) 티타늄 등급 (1등급에서 4등급) 및 합금 등급 (예를 들어, 5등급, Ti-6Al-4V) 을 포함한다. 각 등급은 강도, 유연성,그리고 부식 저항성.

3. 응용 프로그램:

   • 이 규격은 주로 항공우주, 화학처리, 해양공학,그리고 의료용.

4. 제조 과정:

   • 튜브는 특정 기계적 특성과 크기를 충족시키기 위해 뜨거운 작업, 차가운 작업 및 열 처리와 같은 과정을 통해 생산됩니다.그들은 또한 품질 보장에 대한 검사에도 응할 수 있습니다..

5. 표준 및 시험:

   • ASTM B338은 기계적 특성, 부식 저항성 및 크기를 테스트하는 요구 사항을 설명하며, 튜브가 성능과 안전에 대한 산업 표준을 충족하는지 확인합니다.

6. 사양:

   • 이 표준은 튜브 크기, 벽 두께, 허용도 및 표면 완공에 대한 세부 요구 사항을 제공하여 의도 된 응용 프로그램의 엄격한 요구 사항을 충족시키는 것을 보장합니다.

ASTM B338 티타늄 튜브의 장점

• 부식 저항성: 바닷물 및 산성 조건을 포함하여 광범위한 부식 환경에 대한 뛰어난 저항성.
• 가벼운 무게: 강철에 비해 밀도가 낮아서 무게 절감이 중요한 응용 분야에 적합합니다.
• 강성: 높은 견고성 및 피로 저항성, 까다로운 응용 프로그램에 이상적입니다.
• 생체 호환성: 신체 조직과 부정적인 반응을 일으키지 않기 때문에 의료용으로 적합합니다.

ASTM B338 티타늄 튜브의 주요 특성:

ASTM B338 사양은 다양한 응용 분야에서 성능에 기여하는 티타늄 튜브의 몇 가지 중요한 특성을 강조합니다. 주요 특성은 다음과 같습니다.

1기계적 특성

• 튼튼성: ASTM B338 티타늄 튜브는 높은 튼튼성을 나타내며 변형되지 않고 상당한 스트레스에 견딜 수 있습니다. 예를 들어,상업적으로 순수한 티타늄 (1등급과 2등급) 은 일반적으로 240~450MPa의 팽창 강도를 가지고 있습니다.티-6알-4V 같은 티타늄 합금은 900 MPa를 초과 할 수 있습니다.
• 내력 강도: 내력 강도는 영구적 인 변형이 발생하기 전에 적용 될 수있는 최대 스트레스를 나타냅니다. 상업적으로 순수한 티타늄은 170 ~ 350 MPa 정도의 내력 강도를 가지고 있습니다.티타늄 합금 (Ti-6Al-4V) 처럼 훨씬 더 높은 양력 강도를 가지고, 부하용 용도에 대한 적합성을 향상시킵니다.
• 연장: 이 특성 은 재료 의 유연성 을 반영 하고, 깨지기 전 에 얼마나 뻗을 수 있는지 나타냅니다. ASTM B338 파이프는 일반적으로 좋은 연장 (약 20% 이상) 을 나타냅니다.형성 및 모양을 필요로 하는 응용 프로그램에 결정적인.

2부식 저항성

• 예외적 저항성: 상업적으로 순수한 티타늄은 특히 바닷물, 산성 조건 및 산화 매체와 같은 공격적인 환경에서 부식에 매우 저항합니다.이것은 해양 및 화학 처리 응용 프로그램에 이상적입니다.

3가벼운 자연

• 밀도: 티타늄은 강철보다 약 45% 가볍고, 무게 감소가 필수적인 응용 분야에 크게 유리합니다.이 가벼운 특성 으로 힘 을 희생 하지 않고 보다 효율적 인 구조 를 설계 할 수 있다, 특히 항공우주 및 고성능 자동차 애플리케이션에서.

4피로 저항성

• 내구성 시간: 티타늄 합금은 뛰어난 피로 저항을 나타내며, 주기적 로딩 애플리케이션에 적합합니다.예를 들어 시간이 지남에 따라 반복적인 스트레스가 발생하는 항공 우주 부품에서.

5. 열 특성

• 고온 성능: 티타늄은 높은 온도에서도 강도와 무결성을 유지할 수 있으며, 자동차 및 항공 분야에서 배기가스 시스템과 같은 응용 프로그램에 적합합니다.

6생물 호환성

• 의학적 응용: 상업적 순수한 티타늄의 생물 호환성 특성으로 인체에서 부작용의 위험을 최소화하여 의료 임플란트 및 장치에 대한 우수한 선택입니다.

요약

높은 팽창력과 강도, 우수한 부식 저항성, 가벼운 성질의 조합그리고 내구성은 ASTM B338 티타늄 튜브를 매우 다재다능하고 다양한 까다로운 애플리케이션에 적합하게 만듭니다.이러한 특성은 특히 전통적인 재료가 고장날 수 있는 환경에서 효율적인 설계와 성능을 보장합니다.

ASTM B338 티타늄 튜브의 응용

ASTM B338 티타늄 튜브는 고유 한 특성으로 인해 여러 산업에서 광범위한 응용 프로그램을 찾습니다. 항공 우주 분야에서 이러한 튜브는 엔진 부품, 열 교환기,그리고 구조적 요소, 무게 절감 및 부식 저항이 가장 중요합니다.극한 온도 와 압력 에 견딜 수 있는 티타늄 의 능력 은 이 고성능 환경 에서 이 물질 을 선호 하는 재료 로 만든다또한 항공우주 산업은 다양한 유체와 접촉하는 부품에 필수적인 티타늄의 반반응성을 높이 평가합니다.

화학 처리 산업 에서, ASTM B338 티타늄 튜브 는 열 교환기, 원자로, 파이프 시스템 에 사용 된다.산과 염화물 등, 유지 보수 비용을 최소화하고 서비스 수명을 늘립니다. 이 응용 프로그램은 특히 전통적인 재료가 고장 났을 환경에서 중요합니다.따라서 운영의 안전과 신뢰성을 보장합니다.이러한 설정에서 티타늄을 사용하는 것은 성능을 향상시킬뿐만 아니라 자주 교체 할 필요성을 줄임으로써 지속 가능한 관행에 기여합니다.

해양 응용 프로그램 또한 ASTM B338 티타늄 튜브에서 크게 이익을 얻습니다.해양 환경의 열악한 조건과 함께 소금 물 노출과 고압과 같이 티타늄의 진식 저항성은 귀중합니다.이 튜브는 종종 바닷물 냉각 시스템, 해수화 공장 및 해상 석유 및 가스 플랫폼에 사용됩니다.이러한 응용 분야에 티타늄을 활용하면 부식 및 매름과 관련된 문제를 완화 할 수 있습니다., 보다 효율적이고 오래 지속되는 시스템으로 이어집니다.

티타늄 꿰매지 않는 파이프 기술의 미래 트렌드

산업이 계속 발전함에 따라 열 교환기에 사용되는 티타늄 매듭없는 파이프에 대한 수요가 증가할 것으로 예상됩니다.현재 진행 중인 연구 개발 노력은 티타늄 합금의 특성을 향상시키는 데 초점을 맞추고 있습니다., 극한 조건에서도 더 나은 성능을 발휘 할 수 있습니다. 첨가 제조와 같은 제조 기술에서의 혁신또한 특정 애플리케이션 요구 사항을 충족하는 복잡한 기하학과 맞춤형 디자인을 생산하는 새로운 길을 열어줍니다.이러한 발전은 다양한 산업에서 티타늄 매듭 없는 파이프의 채택을 증가시킬 것입니다.

지속가능성은 재료 선택의 중요한 원동력이 되고 있으며, 티타늄의 재활용 가능성은 현대적인 응용 분야에 대한 매력에 기여합니다.산업이 환경 발자국을 줄이기 위해 노력하면서, 티타늄과 같은 내구성 있고 재활용 가능한 재료의 사용은 점점 더 중요해질 것입니다. 미래의 발전은 티타늄의 재활용 프로세스를 개선하는 데 초점을 맞출 수 있습니다.열 교환기 및 다른 중요한 애플리케이션에서 지속 가능한 선택지로 남아있는 것을 보장합니다..

디지털화와 스마트 기술은 또한 열 교환기 설계 및 모니터링 방식에 혁명을 일으킬 것입니다.센서와 실시간 모니터링 시스템을 티타늄 무선 파이프 디자인에 통합하면 시간이 지남에 따라 성능과 상태에 대한 귀중한 통찰력을 얻을 수 있습니다.이러한 발전은 운영 효율성을 향상시킬뿐만 아니라 예측 유지보수 전략을 가능하게 할 것이며 궁극적으로 운영 비용을 줄이고 신뢰성을 향상시킬 것입니다.

결론

결론적으로, 7등급 티타늄 파이프는 독특한 특성과 장점으로 인해 많은 산업용 용품에 필수적인 부품입니다.가벼운 성격, 그리고 높은 강도는 항공 우주, 화학 처리 및 해상 산업의 까다로운 환경에 적합합니다.정교 한 제조 과정 과 엄격 한 품질 통제 는 이 파이프 들 이 최고 수준의 성능 과 신뢰성 에 부합 하는 것 을 보장 한다산업이 혁신적인 솔루션을 계속 추구함에 따라 7급 티타늄 파이프는 현대적인 운영 요구에 부합하는 내구성과 효율성을 제공하여 최전선에 머물러 있습니다.이러한 첨단 재료를 수용하면 생산성이 향상될 뿐만 아니라 엔지니어링과 제조업의 더 지속 가능한 미래에 기여할 것입니다..
