제품 상세정보
원래 장소: 바오지, 중국 산시
브랜드 이름: LHTi
인증: ISO9001,CE,etc
모델 번호: 스리프 온 플랜지 티타늄
지불과 운송 용어
최소 주문 수량: 5개
가격: 협상 가능
포장 세부 사항: 접합판 케이스 또는 팔레트, 또는 귀하의 요구 사항에 따라
배달 시간: 배달 5-15일 정도
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온
공급 능력: 달 당 5000개 부분
생성물 규격: |
ASME B16.5 티타늄 슬라이드 온 플랜지 |
표준: |
ASME B165, ASME B16.47, EN 1092, DIN, JIS |
플랜지형: |
웰드 목, 슬리프, 블라인드, 소켓 웰드, 스레드 |
크기: |
1/2'인치에서 24'인치 |
압력 등급: |
클래스 600 |
특징: |
고강도, 부식 저항성, 기타 등등. |
표면 처리: |
비닐, 모래, 롤링, 갈비나, 사라진 |
얼굴 유형: |
돌출면, 평면면, 링형 조인트, 겹침면 |
재료: |
Gr1 Gr2 Gr5 Gr7 Gr12 기타 등등. |
적용: |
석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등. |
생성물 규격: |
ASME B16.5 티타늄 슬라이드 온 플랜지 |
표준: |
ASME B165, ASME B16.47, EN 1092, DIN, JIS |
플랜지형: |
웰드 목, 슬리프, 블라인드, 소켓 웰드, 스레드 |
크기: |
1/2'인치에서 24'인치 |
압력 등급: |
클래스 600 |
특징: |
고강도, 부식 저항성, 기타 등등. |
표면 처리: |
비닐, 모래, 롤링, 갈비나, 사라진 |
얼굴 유형: |
돌출면, 평면면, 링형 조인트, 겹침면 |
재료: |
Gr1 Gr2 Gr5 Gr7 Gr12 기타 등등. |
적용: |
석유, 화학, 전력, 가스, 야금학, 조선, 건설, 등. |

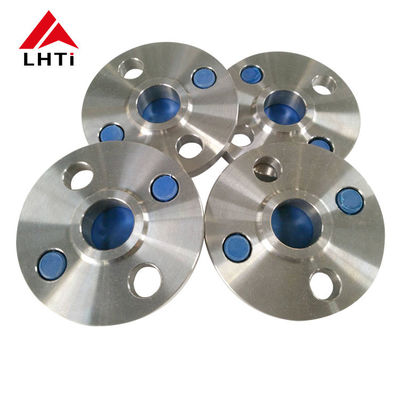

ASME B16.5 클래스 600 Gr1 Gr2 Gr5 Gr7 물 공급 서비스용 티타늄 슬리프 온 플랜지
1.제품 소개 ASME B16.5 티타늄 슬라이드 온 플랜지
티타늄 플랜지,티타늄 합금으로 제작된 이 플랜지는 그 특유의 특성으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로
티타늄 등급:
ASME B16.5 표준:
티타늄 슬리프 온 플랜지 (SORF):
2. ASME B16.5의 등급 티타늄 플레이트 슬리프 온 플랜지 600 클래스
티타늄 등급 2 (Ti-CP):
성분: 99.2%의 티타늄, 0.25%의 철, 0.3%의 산소 및 다른 원소의 미량으로 구성된 상업적으로 순수한 티타늄.
속성:
강도: 합금과 비교했을 때 상대적으로 낮습니다. 많은 강철보다 높지만 합금 티타늄 등급보다 낮습니다.
부식 저항성: 대부분의 환경, 특히 염화물에도 탁월합니다.
용접성: 잘 용접성 및 제조성.
응용 분야: 화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는 것) 및 건축.
티타늄 등급 5 (Ti-6Al-4V):
성분: 티타늄 합금, 90% 티타늄, 6% 알루미늄, 4% 바나디오
속성:
강도: 탁월한 강도/중량 비율, 2급 티타늄보다 우월하다.
부식 저항성: 좋은 부식 저항성, 2급만큼 높지 않지만 많은 환경에 적합합니다.
온도 저항성: 높은 온도에서도 강도를 유지하여 항공우주 및 고성능 애플리케이션에 적합합니다.
응용 분야: 항공기 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품 및 스포츠 장비.
티타늄 등급 7 (Ti-0.15Pd):
성분: 0.15% 팔라디움이 첨가된 티타늄 합금
속성:
부식 저항성: 부식에 대한 탁월한 저항성, 특히 감소 환경에서.
용접성: 잘 용접성, 용접 및 제조에 적합합니다.
강도: 5등급에 비해 강도가 낮지만 많은 용도로 적합합니다.
사용 방법: 화학 가공, 염분 해제 공장, 해양 환경, 그리고 더 높은 부식 을 요구하는 다른 사용 방법.
3.ASME B16.5 Calss 600 티타늄 슬립 온 플랜지 사양
|
파이프 |
플랜지 데이터 |
허브 |
얼굴 을 들어 |
뚫기 데이터 |
무게 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
이름용 파이프 크기
|
A | B | C | D | F | G | H | 난 | J |
1kg/단위
|
|
|
외부 지름 |
전체 지름 |
내부 지름 |
플랜지 두께 |
전체 길이가 |
허브 지름 |
표면 지름 |
구멍 수 |
볼트 구멍 지름 |
구멍의 원의 지름 |
||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
| 1/2 | 0.840 21.30 | 3.750 95.30 | 0.880 22.40 | 0.560 14.20 | 0.880 22.40 | 1.500 38.10 | 1.380 35.10 | 4 | 0.620 15.70 | 2.620 66.55 | 0.74 |
| 3/4 | 10.050 26.70 | 4.620 117.3 | 1.090 27.70 | 0.620 15.70 | 1.000 25.40 | 1.880 47.80 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.60 | 1.27 |
| 1 | 1.315 33.40 | 40.880 124.0 | 1.360 34.50 | 0.690 17.50 | 10.060 26.90 | 2.120 53.80 | 250만원80 | 4 | 0.750 19.10 | 3.500 88.90 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.4 | 1.700 43.20 | 0.810 20.60 | 1.120 28.40 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 9860 | 2.03 |
| 11/2 | 1.900 48.30 | 6.120 155.4 | 1.950 49.50 | 0.880 22.40 | 1.250 31.75 | 2.750 69.85 | 20.880 73.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.96 |
| 2 | 2.375. 60.30 | 6.500 165.1 | 2.440 62.00 | 1.000 25.40 | 1.440 36.60 | 3.310 84.10 | 3.620 91.90 | 8 | 0.750 19.10 | 5.0001270 | 3.62 |
| 21/2 | 20.875 73.00 | 7.500 190.5 | 2.940 74.70 | 1.120 28.40 | 1.620 41.10 | 30.940 100.1 | 4.120 104.6 | 8 | 0.880 22.40 | 5.880 149.4 | 5.28 |
| 3 | 3.500 88.90 | 8.250 209.6 | 3.570 90.70 | 1.250 31.75 | 1.810 46.00 | 4.620 117.3 | 5.0001270 | 8 | 0.880 22.40 | 6.620 168.1 | 7.00 |
| 31/2 | 4.000 101.6 | 9.000 228.6 | 40.070 103.4 | 1.380 35.10 | 1.940 49.30 | 5.250 133.4 | 5.500 139.7 | 8 | 1.000 25.40 | 7.250 184.2 | 8.84 |
| 4 | 4.500 114.3 | 10.75 2731 | 4.570 116.1 | 1.500 38.10 | 2.120 53.80 | 6.000 152.4 | 6.190 157.2 | 8 | 1.000 25.40 | 8.500 215.9 | 14.5 |
| 5 | 5.563 141.3 | 13.00 330.2 | 5.660 143.8 | 1.750 44.50 | 2.380 60.45 | 7.4401890 | 7.310,1857 | 8 | 1.120 28.40 | 10.50 2667 | 24.4 |
| 6 | 6.625 168.3 | 14.00 355.6 | 6.720 170.7 | 1.880 47.80 | 2.620 66.55 | 8.750 222.3 | 8.500 215.9 | 12 | 1.120 28.40 | 11.50 292.1 | 28.7 |
| 8 | 8.625 219.1 | 16.50 419.1 | 8.720 221.5 | 2.190 55.60 | 3.000 76.20 | 10.75 2731 | 10.62 2697 | 12 | 1.250 31.75 | 13.75 3493 | 43.4 |
| 10 | 10.75 2730 | 20.00 5080 | 10.88 276.3 | 2.500 63.50 | 3.380 8590 | 13.50 3429 | 12.75 3239 | 16 | 1.380 35.10 | 17.00 4318 | 70.3 |
| 12 | 12.75 3238 | 22.00 5588 | 12.88 327.1 | 2.620 66.55 | 3.620 91.90 | 15.75 4001 | 15.00 3810 | 20 | 1.380 35.10 | 19.254890 | 84.2 |
| 14 | 14.00 355.6 | 23.75 6033 | 14.143591 | 2.750 69.85 | 3.690 93.70 | 17.00 4318 | 16.25 412.8 | 20 | 1.500 38.10 | 20.75527.1 | 98.7 |
| 16 | 16.00 4064 | 270.00685.8 | 16.16410.5 | 3.000 76.20 | 4.190 106.4 | 19.50 495.3 | 18.50 4699 | 20 | 1.620 41.10 | 23.75 6033 | 142 |
| 18 | 18.00 4572 | 2925743.0 | 18.18 4618 | 3.250 82.60 | 4.620 117.3 | 21.50 5461 | 21.00 5334 | 20 | 1.750 44.50 | 250.756541 | 173 |
| 20 | 20.00 5080 | 32.00 8128 | 20.20,5131 | 3.500 88.90 | 5.0001270 | 24.00 6096 | 23.00 5842 | 24 | 1.750 44.50 | 28.50 723.9 | 220 |
| 24 | 24.00 6096 | 37.00 939.8 | 24.25616.0 | 4.000 101.6 | 5.500 139.7 | 28.25 717.6 | 27.256922 | 24 | 250만원80 | 33.00 838.2 | |
4ASME B16.5 티타늄 슬리프 온 플랜지의 장점:
티타늄 슬립 온 플랜지는 여러 가지 산업용 용도로 매우 적합하도록 만드는 몇 가지 장점을 제공합니다.
부식 저항성:티타늄은 특히 바닷물, 산, 염화물 같은 공격적인 환경에서는 예외적인 부식 저항성으로 유명합니다.이 특성 은 전통적인 재료 가 고장 갈 수 있는 부식성 산업 환경 에서 장수성 과 신뢰성 을 보장 합니다.
높은 강도/중량 비율:티타늄 은 강도 와 무게 의 비율 이 강철 과 다른 많은 금속 과 비교 할 때 우월 하다.이 특성으로 인해 티타늄 슬리프 플랜지는 가벼운 동시에 견고한 성능을 제공합니다.그것은 특히 항공우주 및 해상 산업과 같은 무게 감축이 중요한 응용 프로그램에서 유리합니다.
고온 저항성:티타늄은 그 등급에 따라 약 600°C (1112°F) 까지 높은 온도에서도 기계적 특성과 부식 저항성을 유지합니다.이것은 높은 온도와 관련된 응용 프로그램에 적합한 티타늄 슬리프-온 플랜지를 만듭니다., 화학 처리 및 열 전력 생산과 같은.
생체 호환성:티타늄은 생체 호환성 있고 독성이 없으며, 제품의 순수성과 안전성이 가장 중요한 의약품, 식품 가공 및 의료 기기와 같은 산업에 사용하기에 적합합니다.
낮은 열 확장:티타늄은 강철에 비해 열 확장 계수가 낮아서 온도 변동으로 인해 파이프 시스템에서 누출 및 고장의 위험을 줄일 수 있습니다.
장수성 및 내구성:티타늄은 뛰어난 내구성 및 시간이 지남에 따라 분해에 대한 저항력으로 알려져 있으며, 다른 재료에 비해 더 긴 서비스 수명과 낮은 유지 보수 비용을 보장합니다.
제조 용이성:티타늄은 쉽게 가공, 용접 및 복잡한 모양으로 형성 될 수 있으며, 특정 프로젝트 요구 사항을 충족시키기 위해 사용자 정의 설계 및 구성을 허용합니다.
비마그네틱 및 불꽃이 없는:티타늄은 자기성이 없고, 불꽃이 없는 물질로, 이 특성이 유리한 용도로 적합합니다.민감한 전자 장비 또는 폭발 위험 환경.
환경적 호환성:티타늄은 부식 저항성, 장수성 및 재활용 가능성으로 인해 환경 친화적이며, 수명 주기에 걸쳐 환경 영향을 줄입니다.
5.왜 우리는 응용 프로그램에서 티타늄 플랜지를 선택합니까?
티타늄은 특히 바닷물, 화학 처리 및 해양 응용 프로그램과 같은 공격적인 환경에서 예외적인 부식 저항성을 나타냅니다.썩기 에 대한 이 저항성 은 장비 의 수명 을 연장 시키고 유지 보수 비용 을 줄이는데 도움 이 된다.
티타늄은 높은 강도-중량 비율을 가지고 있으며, 이는 스테인리스 스틸이나 알루미늄 합금과 같은 다른 많은 금속보다 훨씬 강해지며 훨씬 가볍습니다.이 특성은 항공우주에서 매우 중요합니다., 해양 및 자동차 산업에서 체중 절감이 중요합니다.
티타늄은 생체 호환성 있고 독성이 없으며, 정형 임플란트와 외과 기기와 같은 의료 임플란트에 이상적입니다.인체와 잘 결합하여 부작용의 위험을 최소화합니다..
- 네티타늄은 높은 온도에서도 기계적 특성을 유지하여 열 안정성이 필요한 응용 분야에 적합합니다.여기에는 항공 우주 부품과 높은 열을 포함하는 산업 프로세스가 포함됩니다..
- 네티타늄은 스테인리스 스틸과 비슷하게 열 확장 계수가 낮습니다. 이 특성은 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.중요 애플리케이션의 신뢰성 확보.
- 네티타늄은 내구성 및 긴 사용 수명으로 알려져 있습니다.다른 재료에 비해 초기 비용이 높음에도 불구하고.
티타늄 판 플랜지는 항공우주, 화학 처리, 염분 해제 공장 및 해상 석유 리그와 같은 고유한 특성 조합이 필수적인 산업에서 선호됩니다.
6ASME B16.5 티타늄 슬리프 온 플랜지 인증서:
EN 10204/3.1B 인증서:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.
원자재 인증서:
이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.
100% 초음파 결함 탐지:
초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수있는 결함이 없는지 확인하기 위해 철저한 테스트를 받아야한다는 것을 의미합니다..
수정적 테스트:
이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.
제3자 검사 보고서:
이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.
