| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 판 플랜지 PLRF에 슬라이드 |
| 모크: | 5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000개 부분 |

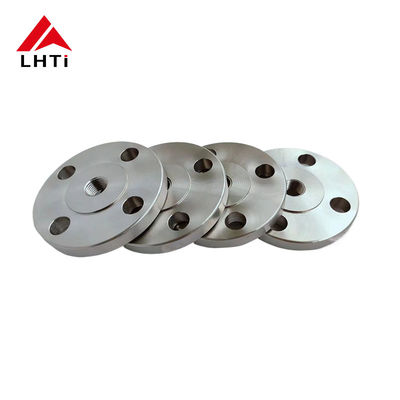

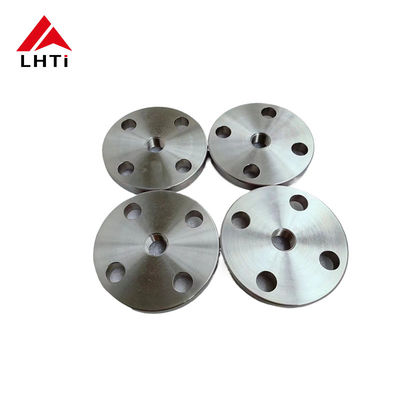

DIN 2503 티타늄 플래크 슬라이드 온 플랜지 Gr2 Gr5 Gr7 PN40 PLRF 파이프라인 시스템에 대한 상승 얼굴 / 평면 얼굴 플랜지 플래크
1제품 소개 DIN2503 티타늄 판 플랜지
원판 플랜지평평하고 원형이며 일반적으로 탄소강, 스테인레스강 또는 티타늄과 같은 재료로 만들어집니다. 일반적으로 파이프 시스템, 밸브,또는 압력 용기 열다음은 플레이트 플랜지의 몇 가지 주요 특성 및 사용입니다:
원판 플랜지표면 또는 돌출이 없는 평평하고 원형의 모양을 가지고 있습니다. 이것은 표면 전체 밀착을 사용하여 밀착이 달성되는 응용 프로그램에 쉽게 정렬되고 적합합니다.그들은 응용 프로그램의 압력 요구 사항에 따라 다양한 두께로 제공됩니다더 두꺼운 판 플랜지는 더 높은 압력을 처리 할 수 있습니다. 판 플랜지는 외부 지름 (OD), 내부 지름 (ID), 볼트 원 지름 (BCD),그리고 볼트 구멍의 수이 크기는 ASME B16.5 또는 DIN 표준과 같은 산업 표준에 적합합니다.
티타늄 플랜지,티타늄 합금으로 제작된 이 플랜지는 그 특유의 특성으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로.
이 용도의 핵심은 티타늄이 독소에 내재된 저항력으로 까다로운 운영 조건에서 장수성과 신뢰성을 보장합니다.티타늄 플랜지 는 또한 탁월 한 피로 저항 과 미끄러짐 저항 을 나타냅니다, 장기간 안정적인 성능을 유지하기 위해 필수적입니다. 가공 및 설치의 편리성은 그들의 매력을 더욱 향상시킵니다.다양한 산업용에 대한 실용적인 솔루션을 제공.
DIN 2503독일 표준으로 표면이 높고 있는 판 플랜지 (Slip-On Flanges) 의 차원, 재료 및 기술적 요구 사항을 정하고 있습니다.
표준: DIN 2503
설계 및 차원:
압력 등급:
응용 프로그램:
2DIN 2503 티타늄 판 플랜지 등급
1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..
2급 티탄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.
5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..
7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.
12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.
23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 비슷하지만, 초하층 간막 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.
3.DIN2502 PN16 티타늄 판 플랜지 사양
| 이름용 파이프 크기 | 직경 | 플랜지 다이아 | 플랜지 아이디 | 플랜지 | 볼트 서클의 다이아 | 제1호 | 볼트 구멍 도표 | 무게 |
|---|---|---|---|---|---|---|---|---|
| DN | 파이프 | D | D5 | B | K | 구멍 | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4왜 우리는 응용 프로그램에서 티타늄 판 플랜지를 선택합니까?
티타늄 판 플랜지각종 산업에서 선택되는 재료는 주로 다른 재료가 그렇게 효과적으로 작동하지 않을 수 있는 특정 애플리케이션에 적합하게 만드는 고유한 특성과 장점 때문입니다.
티타늄은 높은 강도-중량 비율을 가지고 있으며, 이는 스테인리스 스틸이나 알루미늄 합금과 같은 다른 많은 금속보다 훨씬 강해지며 훨씬 가볍습니다.이 특성은 항공우주에서 매우 중요합니다., 해양 및 자동차 산업에서 체중 절감이 중요합니다.
티타늄은 생체 호환성 있고 독성이 없으며, 정형 임플란트와 외과 기기와 같은 의료 임플란트에 이상적입니다.인체와 잘 결합하여 부작용의 위험을 최소화합니다..
- 네티타늄은 높은 온도에서도 기계적 특성을 유지하여 열 안정성이 필요한 응용 분야에 적합합니다.여기에는 항공 우주 부품과 높은 열을 포함하는 산업 프로세스가 포함됩니다..
- 네티타늄은 스테인리스 스틸과 비슷하게 열 확장 계수가 낮습니다. 이 특성은 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.중요 애플리케이션의 신뢰성 확보.
- 네티타늄은 내구성 및 긴 사용 수명으로 알려져 있습니다.다른 재료에 비해 초기 비용이 높음에도 불구하고.
티타늄 판 플랜지는 항공우주, 화학 처리, 염분 해제 공장 및 해상 석유 리그와 같은 고유한 특성 조합이 필수적인 산업에서 선호됩니다.
5. 티타늄 판 플랜지의 다른 얼굴 유형:
디자인:
장점:
응용 프로그램:
디자인:
장점:
응용 프로그램:
압력 및 밀폐 요구 사항: 신뢰성 있는 밀폐가 중요한 높은 압력 응용 용도로 높인 얼굴 플랜지는 선호됩니다.평면 플랜지는 낮은 압력 응용 프로그램 또는 공간 제약이 우려되는 경우에 적합합니다.
가스켓 선택: 가스켓 선택 (반지형 또는 전면형) 은 플랜지 표면 유형 (RF 또는 FF) 및 밀폐 무결성 적용 요구 사항에 따라 다릅니다.
6티타늄 판 플랜지 표준
AFNOR NF E29-200-1: 티타늄 플랜지를 포함한 플랜지를 위한 프랑스 표준
ASME ANSI B165: 미국 기계공학회 (ASME) 의 파이프 플랜지 및 플랜지 피팅에 관한 표준. 북미 및 국제적으로 사용되는 티타늄 플랜지를 포함합니다.
AWWA C207: 미국 수공업 협회 (AWWA) 표준, 수공업 용 철강 파이프 플랜지, 수처리 용도로 사용되는 티타늄 플랜지 등.
BS1560, BS 4504, BS 10: 티타늄 재료를 포함한 파이프 플랜지 및 볼팅에 대한 영국 표준.
ISO7005-1: 티타늄 플랜지를 포함한 금속 플랜지에 대한 국제 표준화 기구 (ISO) 표준
MSS SP 44: 철강 파이프 라인 플랜지에 대한 밸브 및 피팅 산업 표준의 제조사 표준화 협회 (MSS). 티타늄 플랜지를 포함합니다.
AS2129: 티타늄 플랜지를 포함한 플랜지를 위한 호주 표준
CSA Z245.12: 티타늄 소재를 포함한 철강 파이프 플랜지에 대한 캐나다 표준
DIN2573, DIN2576, DIN2501, DIN2502: 티타늄 플랜지의 다양한 종류와 크기를 다루는 플랜지의 독일 표준 (DIN).
EN1092-1, EN1759-1: 티타늄 플랜지를 포함한 플랜지를 위한 유럽 표준 (EN)
JIS B2220: 티타늄 플랜지를 포함한 철강 파이프 플랜지를 위한 일본 산업 표준 (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: 티타늄 재료를 포함한 파이프 플랜지에 대한 이탈리아 표준 (UNI).
7. DIN2503 티타늄 판 플랜지 응용
