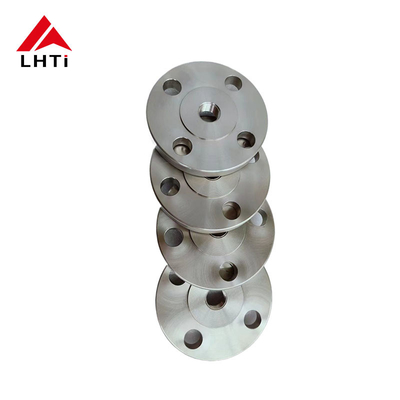

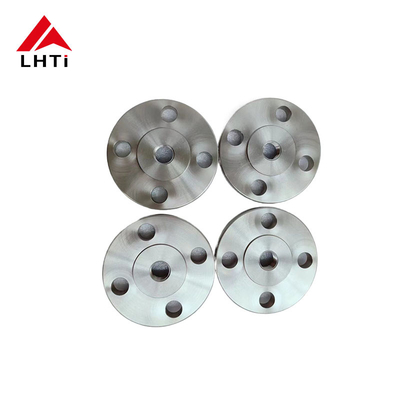

티타늄 판 플랜지 Ti Gr1 Gr2 Gr5 Gr7 SORF 150 클래스 1/2'에서 24' 파이프

2. ASME B16.5의 등급 티타늄 판 슬리프 온 플랜지

1. 1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..

2.

3. 2급 티탄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.

4.

5. 5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..

6.

7. 7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.

8.

9. 12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.

10.

11. 23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 비슷하지만, 초하층 간막 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.

    • 티타늄: 티타늄은 특히 바닷물, 염화물, 산화산과 같은 공격적인 환경에서는 예외적인 부식 저항성을 가지고 있습니다.산화질소 로 보호 된 층 을 형성 하여 부식 저항성 을 높인다.
    • 스테인리스 스틸: 스테인리스 스틸 또한 질식 저항성이 좋지만 티타늄만큼은 아닙니다.부식성 환경에서 더 나은 보호를 위해 추가 코팅 또는 치료가 필요할 수 있습니다..
    • 탄소 강철: 탄소 강철은 특히 습한 상태 또는 산성 상태에서 부식에 민감하며 보호를 위해 코팅이나 합금이 필요합니다.
    • 인코넬: 인코넬 합금은 고온 및 압력 조건을 포함한 극한 환경에서의 산화 및 진열에 탁월한 저항력을 제공합니다.

3.ASME B16.5 Calss 150 티타늄 슬립 온 플랜지 사양

4타이타늄 판 슬리프 온 플랜지의 장점:

티타늄 판 슬리프 온 플랜지는 티타늄의 특성이 유리한 다양한 산업용 용도로 적합하도록 여러 가지 장점을 제공합니다. 다음은 몇 가지 주요 장점입니다:

부식 저항성: 티타늄은 바닷물, 산, 염화물 등 다양한 공격적인 환경에서 부식에 매우 견딜 수 있습니다.이 특성 은 티타늄 슬리프 온 플랜지 를 부식 이 우려 되는 응용 프로그램 에 이상적 으로 만든다해양 환경, 화학 처리 및 해상 석유 플랫폼과 같은

높은 강도 중량 비율: 티타늄 은 다른 대부분의 금속 보다 뛰어난 강도 중량 비율 으로 알려져 있다.이 특성은 티타늄 슬리프-온 플랜지가벼운 동시에 내구성 있는 연결이 가능합니다. 특히 무게 감소가 중요한 항공우주 애플리케이션과 산업에서 유용합니다.

생물 호환성: 티타늄은 생물 호환성 있고 독성이 없으므로 의료기기, 의약품 생산,그리고 식품 가공에서 제품의 순수성과 안전성이 필수적입니다..

고온 저항성: 티타늄은 그 등급에 따라 약 600°C (1112°F) 까지 높은 온도에서 강도와 부식 저항성을 유지합니다.이 특성으로 인해 티타늄 슬리프 플랜지는 열 교환기 및 화학 원자로와 같은 고 온도 응용 프로그램에 적합합니다..

제조 용이성: 티타늄은 쉽게 가공, 용접 및 형성 될 수 있으며 슬리프 플랜지에서 복잡한 모양과 구성을 허용합니다.이 제조의 유연성은 특정 프로젝트 요구 사항에 맞춤화 및 적응을 용이하게.

장수성 및 내구성: 티타늄은 장기간 내구성 및 시간이 지남에 따라 분해에 저항하는 것으로 알려져 있습니다.까다로운 산업 환경에서 슬리프 플랜지의 안정적인 성능과 연장된 서비스 수명을 보장합니다.

5온도ASME B16.5 티타늄 슬리프 온 플랜지 사양

6티타늄 판 슬라이드 플랜지 검사

시력 검사 (VT):이 작업 은 경사 및 플랜지 표면 을 시각적 으로 검사 하여 균열, 뚫림성, 또는 부적절 한 용접 프로파일 과 같은 가시적 결함 을 발견 하는 것 이다.

초음파 검사 (UT):이 기술 은 고주파 음파 를 사용하여 공허, 포함, 또는 균열 같은 물질 내의 내부 결함을 감지 합니다. 특히 두꺼운 부위 인 티타늄 용접에 유용 합니다.

방사선 검사 (RT):이 방법 은 X선 또는 감마선 을 사용하여 용접 및 플랜지 의 내부 구조 의 이미지를 생성 한다. 이 방법 은 내부 결함 을 감지 하고 용접 품질 을 평가 하는 데 효과적이다.

자기 입자 검사 (MT):MT는 철자기 물질의 표면 및 거의 표면 결함을 감지하는 데 사용됩니다. 그러나 티타늄이 철자기적이지 않기 때문에이 방법은 근처에 자기 물질이나 자기화 할 수있는 코팅이 없으면 적용되지 않을 수 있습니다..

침투 물질 검사/색료 침투 물질 (PT):PT 는 용접물 표면 에 염색물 이 침투 하는 물질 을 적용 하고, 그 다음 과잉 염색물 을 제거 하여 표면 이 깨지는 결함을 드러내는 것 을 포함한다. 이 방법 은 작은 균열, 뚫림성, 누출 을 탐지 하는 데 유용 하다.

에디 전류 테스트 (ET):ET는 티타늄과 같은 전도성 물질의 표면 및 거의 표면 결함을 감지하기 위해 전자기 인덕션을 사용합니다. 그것은 부식, 균열 및 재료 특성의 변화를 감지하는 데 유용합니다.

음향 방출 (AE):AE는 경사 또는 누출과 같은 결함의 징후를 나타내는 변화를 탐지하기 위해 스트레스가있는 재료의 음향 방출을 모니터링하는 것을 포함합니다.

7- 티타늄 판 플랜지의 다양한 표면 유형:

높인 얼굴 (RF) 플랜지:

1. 디자인:

   • 상승 표면: 상승 표면 플랜지는 파이프 지름보다 약간 더 큰 구멍을 뚫고 구멍의 주위에 작은 부분을 가지고 있습니다. 이것은 플랜지의 표면 위에 능선 (또는 상승 표면) 을 만듭니다.
   • 밀폐 표면: 높인 표면은 밀착제가 얹혀있는 주요 밀폐 표면으로 사용됩니다. 짝짓기 플랜지에 압축되면 단단한 밀폐를 제공합니다.

2. 장점:

   • 강화 된 밀폐: 상승 된 표면 디자인은 밀폐의 효과를 향상시키는 작은 영역에 밀폐 압축을 집중시킵니다.
   • 보호: 높인 얼굴은 취급 및 설치 중에 손상을 입지 않도록 플랜지 표면을 보호합니다.

3. 응용 프로그램:

   • 일반: 안정적이고 누출이 없는 밀폐가 필수적인 표준 산업용 애플리케이션에서 높인 얼굴 플랜지는 더 일반적입니다.
   • 압력 등급: 고압 애플리케이션에 적합합니다. 높은 표면으로 가스켓을 더 잘 압축할 수 있기 때문입니다.

평면 (FF) 플랜지:

1. 디자인:

   • 매끄러운 표면: 평면 플랜지는 구부러기 주위에 돌출이나 상승 부위가없는 평면 또는 매끄러운 표면을 가지고 있습니다.
   • 밀폐면: 밀폐는 플랜지의 평평한 표면에 직접 밀착을 통해 달성됩니다.

2. 장점:

   • 편리하게 정렬: 평면 플랜지 는 조립 도중 더 쉽게 정렬 할 수 있습니다.
   • 공간 절약: 그들은 좁은 설치에서 유리할 수 있는 Raised Face 플랜지에 비해 더 적은 공간을 필요로 합니다.

3. 응용 프로그램:

   • 전문: 평면 플랜지는 일반적으로 밀폐 요구 사항이 덜 엄격한 저압 및 비 비판적 응용 프로그램에서 사용됩니다.
   • 특수 가스켓: 적절한 밀폐를 보장하기 위해 플랜지의 전체 면을 덮는 특수 가스켓 (전면 가스켓과 같은) 이 필요할 수 있습니다.

윗면과 윗면을 선택할 때:

• 압력 및 밀폐 요구 사항: 신뢰성 있는 밀폐가 중요한 높은 압력 응용 용도로 높인 얼굴 플랜지는 선호됩니다.평면 플랜지는 낮은 압력 응용 프로그램 또는 공간 제약이 우려되는 경우에 적합합니다.

• 가스켓 선택: 가스켓 선택 (반지형 또는 전면형) 은 플랜지 표면 유형 (RF 또는 FF) 및 밀폐 무결성 적용 요구 사항에 따라 다릅니다.
