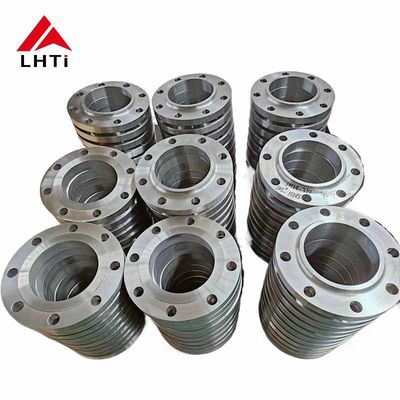

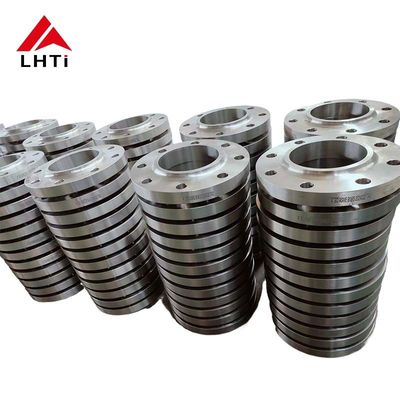

EN1092-01 티타늄 판 플랜지 Gr1 Gr2 Gr5 Gr7 플랜지 파이프 판 PN 16 석유 및 가스 산업용

2. EN1092-01 티타늄 판 플랜지 등급

1. 1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..

2.

3. 2급 티탄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.

4.

5. 5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..

6.

7. 7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.

8.

9. 12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.

10.

11. 23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 비슷하지만, 초하층 간막 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.

    • 티타늄: 티타늄은 특히 바닷물, 염화물, 산화산과 같은 공격적인 환경에서는 예외적인 부식 저항성을 가지고 있습니다.산화질소 로 보호 된 층 을 형성 하여 부식 저항성 을 높인다.
    • 스테인리스 스틸: 스테인리스 스틸 또한 질식 저항성이 좋지만 티타늄만큼은 아닙니다.부식성 환경에서 더 나은 보호를 위해 추가 코팅 또는 치료가 필요할 수 있습니다..
    • 탄소 강철: 탄소 강철은 특히 습한 상태 또는 산성 상태에서 부식에 민감하며 보호를 위해 코팅이나 합금이 필요합니다.
    • 인코넬: 인코넬 합금은 고온 및 압력 조건을 포함한 극한 환경에서의 산화 및 진열에 탁월한 저항력을 제공합니다.

3.DIN2501 PN16 티타늄 판 플랜지 사양

4. 티타늄 판 플랜지의 다른 얼굴 유형:

높인 얼굴 (RF) 플랜지:

1. 디자인:

   • 상승 표면: 상승 표면 플랜지는 파이프 지름보다 약간 더 큰 구멍을 뚫고 구멍의 주위에 작은 부분을 가지고 있습니다. 이것은 플랜지의 표면 위에 능선 (또는 상승 표면) 을 만듭니다.
   • 밀폐 표면: 높인 표면은 밀착제가 얹혀있는 주요 밀폐 표면으로 사용됩니다. 짝짓기 플랜지에 압축되면 단단한 밀폐를 제공합니다.

2. 장점:

   • 강화 된 밀폐: 상승 된 표면 디자인은 밀폐의 효과를 향상시키는 작은 영역에 밀폐 압축을 집중시킵니다.
   • 보호: 높인 얼굴은 취급 및 설치 중에 손상을 입지 않도록 플랜지 표면을 보호합니다.

3. 응용 프로그램:

   • 일반: 안정적이고 누출이 없는 밀폐가 필수적인 표준 산업용 애플리케이션에서 높인 얼굴 플랜지는 더 일반적입니다.
   • 압력 등급: 고압 애플리케이션에 적합합니다. 높은 표면으로 가스켓을 더 잘 압축할 수 있기 때문입니다.

평면 (FF) 플랜지:

1. 디자인:

   • 매끄러운 표면: 평면 플랜지는 구부러기 주위에 돌출이나 상승 부위가없는 평면 또는 매끄러운 표면을 가지고 있습니다.
   • 밀폐면: 밀폐는 플랜지의 평평한 표면에 직접 밀착을 통해 달성됩니다.

2. 장점:

   • 편리하게 정렬: 평면 플랜지 는 조립 도중 더 쉽게 정렬 할 수 있습니다.
   • 공간 절약: 그들은 좁은 설치에서 유리할 수 있는 Raised Face 플랜지에 비해 더 적은 공간을 필요로 합니다.

3. 응용 프로그램:

   • 전문: 평면 플랜지는 일반적으로 밀폐 요구 사항이 덜 엄격한 저압 및 비 비판적 응용 프로그램에서 사용됩니다.
   • 특수 가스켓: 적절한 밀폐를 보장하기 위해 플랜지의 전체 면을 덮는 특수 가스켓 (전면 가스켓과 같은) 이 필요할 수 있습니다.

윗면과 윗면을 선택할 때:

• 압력 및 밀폐 요구 사항: 신뢰성 있는 밀폐가 중요한 높은 압력 응용 용도로 높인 얼굴 플랜지는 선호됩니다.평면 플랜지는 낮은 압력 응용 프로그램 또는 공간 제약이 우려되는 경우에 적합합니다.

• 가스켓 선택: 가스켓 선택 (반지형 또는 전면형) 은 플랜지 표면 유형 (RF 또는 FF) 및 밀폐 무결성 적용 요구 사항에 따라 다릅니다.

5티타늄 판 플랜지 인증서:

티타늄 판 플랜지는 일반적으로 다양한 국제 표준을 준수하고 품질 및 안전 요구 사항에 대한 준수를 보장하기 위해 인증이 필요할 수 있습니다.티타늄 판 플랜지에 대한 일반적인 인증서에는:

재료 인증서:이들은 사용 된 티타늄의 구성과 특성을 인증하며, 순수, 기계적 특성 및 부식 저항에 대한 ASTM 또는 EN 요구 사항과 같은 특정 표준을 충족시키는 것을 보장합니다.

차원 인증서:이들은 플랜지가 EN1092-01 또는 ASME B16와 같은 표준에 따라 정확한 차원 규격을 충족한다는 것을 인증합니다.5, 그들은 파이프 시스템 내에서 적합하고 올바르게 작동 하는 것을 보장합니다.

압력 등급 인증서:이것은 플랜지가 PN 6, PN 10, PN 16, 등과 같은 특정 압력 수준 또는 ASME 표준에 따라 ANSI 클래스 등급에 견딜 수 있도록 시험되고 평가되었다는 것을 확인합니다.

- 네품질 관리 시스템 인증서:예를 들어 ISO 9001은 제조업체가 일관성 및 품질 보장에 대한 국제 표준을 충족하는 품질 관리 시스템을 구현하고 유지하도록 보장합니다.

시험 인증서:여기에는 초음파 검사 (UT), 방사선 검사 (RT) 또는 염료 침투 검사 (PT) 와 같은 비 파괴적 테스트 (NDT) 방법에 대한 인증서가 포함 될 수 있습니다.용접 및 전체 구조의 무결성을 보장합니다..

부식 저항성 인증서:특히 티타늄에 관련해서, 이것은 바다 물이나 화학 노출과 같은 특정 부식 환경에 대한 재료의 저항성을 입증 할 수 있습니다.

6티타늄 플랜지의 공통 표준
