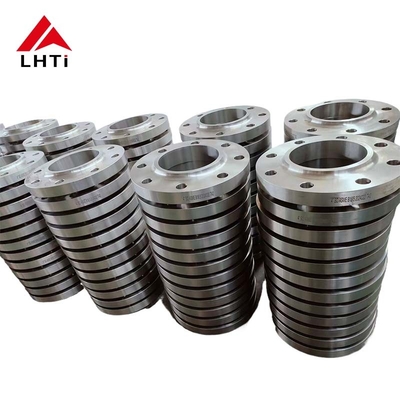

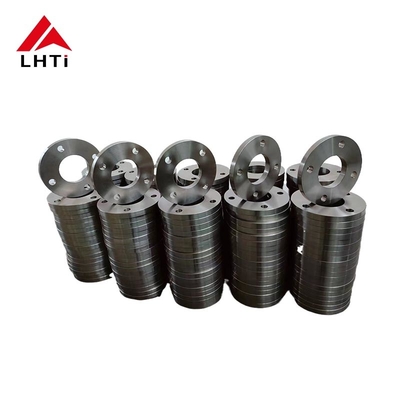

Gr1 Gr2 Gr5 티타늄 플랜지 판 플랜지에 슬라이드 EN1092-01 PN 10 석유 및 가스 산업용

2. EN1092-01 티타늄 판 플랜지 등급

1. 1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..

2.

3. 2급 티탄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.

4.

5. 5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..

6.

7. 7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.

8.

9. 12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.

10.

11. 23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 비슷하지만, 초하층 간막 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.

    • 티타늄: 티타늄은 특히 바닷물, 염화물, 산화산과 같은 공격적인 환경에서는 예외적인 부식 저항성을 가지고 있습니다.산화질소 로 보호 된 층 을 형성 하여 부식 저항성 을 높인다.
    • 스테인리스 스틸: 스테인리스 스틸 또한 질식 저항성이 좋지만 티타늄만큼은 아닙니다.부식성 환경에서 더 나은 보호를 위해 추가 코팅 또는 치료가 필요할 수 있습니다..
    • 탄소 강철: 탄소 강철은 특히 습한 상태 또는 산성 상태에서 부식에 민감하며 보호를 위해 코팅이나 합금이 필요합니다.
    • 인코넬: 인코넬 합금은 고온 및 압력 조건을 포함한 극한 환경에서의 산화 및 진열에 탁월한 저항력을 제공합니다.

3.DIN2501 PN10 티타늄 판 플랜지 사양

4. 티타늄 판 플랜지의 다른 얼굴 유형:

높인 얼굴 (RF) 플랜지:

1. 디자인:

   • 상승 표면: 상승 표면 플랜지는 파이프 지름보다 약간 더 큰 구멍을 뚫고 구멍의 주위에 작은 부분을 가지고 있습니다. 이것은 플랜지의 표면 위에 능선 (또는 상승 표면) 을 만듭니다.
   • 밀폐 표면: 높인 표면은 밀착제가 얹혀있는 주요 밀폐 표면으로 사용됩니다. 짝짓기 플랜지에 압축되면 단단한 밀폐를 제공합니다.

2. 장점:

   • 강화 된 밀폐: 상승 된 표면 디자인은 밀폐의 효과를 향상시키는 작은 영역에 밀폐 압축을 집중시킵니다.
   • 보호: 높인 얼굴은 취급 및 설치 중에 손상을 입지 않도록 플랜지 표면을 보호합니다.

3. 응용 프로그램:

   • 일반: 안정적이고 누출이 없는 밀폐가 필수적인 표준 산업용 애플리케이션에서 높인 얼굴 플랜지는 더 일반적입니다.
   • 압력 등급: 고압 애플리케이션에 적합합니다. 높은 표면으로 가스켓을 더 잘 압축할 수 있기 때문입니다.

평면 (FF) 플랜지:

1. 디자인:

   • 매끄러운 표면: 평면 플랜지는 구부러기 주위에 돌출이나 상승 부위가없는 평면 또는 매끄러운 표면을 가지고 있습니다.
   • 밀폐면: 밀폐는 플랜지의 평평한 표면에 직접 밀착을 통해 달성됩니다.

2. 장점:

   • 편리하게 정렬: 평면 플랜지 는 조립 도중 더 쉽게 정렬 할 수 있습니다.
   • 공간 절약: 그들은 좁은 설치에서 유리할 수 있는 Raised Face 플랜지에 비해 더 적은 공간을 필요로 합니다.

3. 응용 프로그램:

   • 전문: 평면 플랜지는 일반적으로 밀폐 요구 사항이 덜 엄격한 저압 및 비 비판적 응용 프로그램에서 사용됩니다.
   • 특수 가스켓: 적절한 밀폐를 보장하기 위해 플랜지의 전체 면을 덮는 특수 가스켓 (전면 가스켓과 같은) 이 필요할 수 있습니다.

윗면과 윗면을 선택할 때:

• 압력 및 밀폐 요구 사항: 신뢰성 있는 밀폐가 중요한 높은 압력 응용 용도로 높인 얼굴 플랜지는 선호됩니다.평면 플랜지는 낮은 압력 응용 프로그램 또는 공간 제약이 우려되는 경우에 적합합니다.

• 가스켓 선택: 가스켓 선택 (반지형 또는 전면형) 은 플랜지 표면 유형 (RF 또는 FF) 및 밀폐 무결성 적용 요구 사항에 따라 다릅니다.

5왜 우리는 응용 프로그램에서 티타늄 판 플랜지를 선택합니까?

티타늄 판 슬리프 플랜지이 플랜지는 주로 뛰어난 부식 저항성 및 강도/중량 비율로 인해 다양한 용도로 선택됩니다. 이러한 플랜지는 산, 알칼리,바닷물, 그리고 다른 부식 물질은 매우 중요합니다.티타늄의 무게에 대한 높은 강도는 구조적 무결성을 손상시키지 않고 무게를 최소화하는 것이 필수적인 응용 프로그램에 적합합니다.이 특성은 특히 항공우주, 해양, 화학 가공, 의료,내구성과 까다로운 조건에서의 성능이 가장 중요할 때또한, 티타늄 판 슬립-온 플랜지는 EN1092-01 표준에 적합하며, 유럽 파이프 시스템에서의 호환성과 신뢰성을 보장합니다.

필렌즈의 티타늄 판 슬리프각종 산업에서 선택되는 재료는 주로 다른 재료가 그렇게 효과적으로 작동하지 않을 수 있는 특정 애플리케이션에 적합하게 만드는 고유한 특성과 장점 때문입니다.

티타늄은 특히 바닷물, 화학 처리 및 해양 응용 프로그램과 같은 공격적인 환경에서 예외적인 부식 저항성을 나타냅니다.썩기 에 대한 이 저항성 은 장비 의 수명 을 연장 시키고 유지 보수 비용 을 줄이는데 도움 이 된다.

티타늄은 높은 강도-중량 비율을 가지고 있으며, 이는 스테인리스 스틸이나 알루미늄 합금과 같은 다른 많은 금속보다 훨씬 강해지며 훨씬 가볍습니다.이 특성은 항공우주에서 매우 중요합니다., 해양 및 자동차 산업에서 체중 절감이 중요합니다.

티타늄은 생체 호환성 있고 독성이 없으며, 정형 임플란트와 외과 기기와 같은 의료 임플란트에 이상적입니다.인체와 잘 결합하여 부작용의 위험을 최소화합니다..

티타늄은 높은 온도에서도 기계적 특성을 유지하여 열 안정성이 필요한 응용 분야에 적합합니다.여기에는 항공 우주 부품과 높은 열을 포함하는 산업 프로세스가 포함됩니다..

티타늄은 스테인리스 스틸과 비슷하게 열 확장 계수가 낮습니다. 이 특성은 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.중요 애플리케이션의 신뢰성 확보.

티타늄은 내구성 및 긴 사용 수명으로 알려져 있습니다.다른 재료에 비해 초기 비용이 높음에도 불구하고.

티타늄 판 플랜지는 항공우주, 화학 처리, 염분 해제 공장 및 해상 석유 리그와 같은 고유한 특성 조합이 필수적인 산업에서 선호됩니다.

6티타늄 플랜지의 공통 표준
