| 브랜드 이름: | LHTi,China |
| 모델 번호: | 티타늄 플래크 스립 온 플랜지 |
| 모크: | 5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000개 부분 |

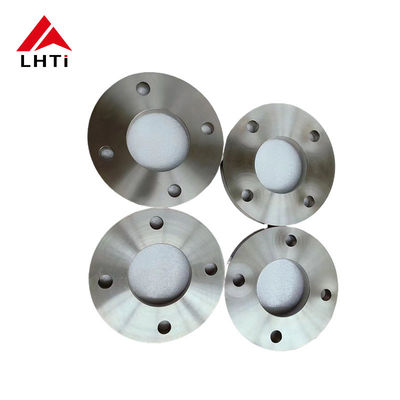

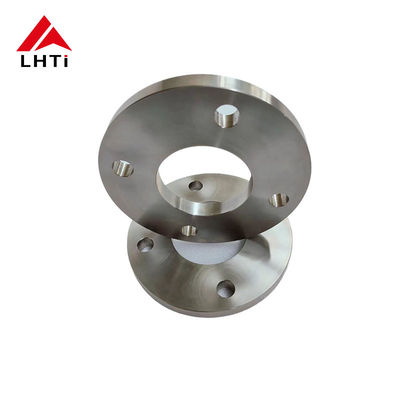

EN1092-01 티타늄 플랜지 판 플랜지 Gr2 Gr7 PN6 플랜지 파이프 플랜지 판 석유 및 가스 산업용
1제품 소개 EN1092-01 티타늄 판 플랜지
티타늄 플랜지,티타늄 합금으로 제작된 이 플랜지는 그 특유의 특성으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로.
이 용도의 핵심은 티타늄이 독소에 내재된 저항력으로 까다로운 운영 조건에서 장수성과 신뢰성을 보장합니다.티타늄 플랜지 는 또한 탁월 한 피로 저항 과 미끄러짐 저항 을 나타냅니다, 장기간 안정적인 성능을 유지하기 위해 필수적입니다. 가공 및 설치의 편리성은 그들의 매력을 더욱 향상시킵니다.다양한 산업용에 대한 실용적인 솔루션을 제공.
EN1092-01 표준은 산업 파이프 시스템에서 중요한 구성 요소인 티타늄 판 플랜지 등 다양한 유형의 플랜지를 포함합니다. 이 표준은소재, 유럽 파이프 시스템 내의 플랜지에 대한 기술적 요구 사항. 티타늄 판 플랜지는 평평하고 원형 디스크이며, 위면 (RF) 또는 평면 (FF) 이 있습니다.밀폐 표면 필요에 따라 선택그들은 파이프, 밸브, 펌프 및 기타 장비를 연결하여 통합 파이프 시스템을 형성합니다.티타늄의 탁월한 부식 저항성은 이러한 플랜지를 해양 및 화학 산업과 같은 부식 환경에서의 응용에 이상적입니다.그들은 강도와 무게 비율 및 고 온도 및 냉동 애플리케이션에 적합성으로 높이 평가됩니다. 다양한 파이프 지름을 수용하기 위해 다양한 크기로 제공됩니다.이 플랜지는 PN 6과 같은 압력등급을 준수합니다., PN 10, PN 16, PN 25, PN 40, PN 63, 산업에 따라 다양한 운영 요구 사항을 충족합니다.
2. EN1092-01 티타늄 판 플랜지 등급
상업적으로 순수한 티타늄:
티타늄 합금:
3.DIN2501 PN6 티타늄 판 플랜지 사양
| DN | 파이프 오드, A | 외면 다이아몬드, D | 볼트 원의 지름, K | 볼트홀의 다이아, L | 볼트 번호 | 볼트의 크기 | 플랜지 두께, C | 윗면 지름, d | 얼굴 높이, f1 | 구멍 직경,B | ||
| 시리즈 I | 시리즈 II | 시리즈 I | 시리즈 II | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | M12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | M20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | M20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4왜 우리는 응용 프로그램에서 티타늄 판 플랜지를 선택합니까?
티타늄 판 슬리프 플랜지이 플랜지는 주로 뛰어난 부식 저항성 및 강도/중량 비율로 인해 다양한 용도로 선택됩니다. 이러한 플랜지는 산, 알칼리,바닷물, 그리고 다른 부식 물질은 매우 중요합니다.티타늄의 무게에 대한 높은 강도는 구조적 무결성을 손상시키지 않고 무게를 최소화하는 것이 필수적인 응용 프로그램에 적합합니다.이 특성은 특히 항공우주, 해양, 화학 가공, 의료,내구성과 까다로운 조건에서의 성능이 가장 중요할 때또한, 티타늄 판 슬립-온 플랜지는 EN1092-01 표준에 적합하며, 유럽 파이프 시스템에서의 호환성과 신뢰성을 보장합니다.
필렌즈의 티타늄 판 슬리프각종 산업에서 선택되는 재료는 주로 다른 재료가 그렇게 효과적으로 작동하지 않을 수 있는 특정 애플리케이션에 적합하게 만드는 고유한 특성과 장점 때문입니다.
티타늄은 높은 강도-중량 비율을 가지고 있으며, 이는 스테인리스 스틸이나 알루미늄 합금과 같은 다른 많은 금속보다 훨씬 강해지며 훨씬 가볍습니다.이 특성은 항공우주에서 매우 중요합니다., 해양 및 자동차 산업에서 체중 절감이 중요합니다.
티타늄은 생체 호환성 있고 독성이 없으며, 정형 임플란트와 외과 기기와 같은 의료 임플란트에 이상적입니다.인체와 잘 결합하여 부작용의 위험을 최소화합니다..
티타늄은 높은 온도에서도 기계적 특성을 유지하여 열 안정성이 필요한 응용 분야에 적합합니다.여기에는 항공 우주 부품과 높은 열을 포함하는 산업 프로세스가 포함됩니다..
티타늄은 스테인리스 스틸과 비슷하게 열 확장 계수가 낮습니다. 이 특성은 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.중요 애플리케이션의 신뢰성 확보.
티타늄은 내구성 및 긴 사용 수명으로 알려져 있습니다.다른 재료에 비해 초기 비용이 높음에도 불구하고.
티타늄 판 플랜지는 항공우주, 화학 처리, 염분 해제 공장 및 해상 석유 리그와 같은 고유한 특성 조합이 필수적인 산업에서 선호됩니다.
5티타늄 플랜지의 공통 표준
| 제품 이름 | 티타늄 플랜지 |
|---|---|
| 크기 범위 | 1/2′′ (15NB) ~ 48′′ (1200NB) |
| 클래스 / 압력 등급 | 150#,300#,600#,900#,1500#,2500#,PN6,PN10,PN16,PN25,PN40,PN64 등 |
| 표준 / 차원 | ANSI/ASME B165, B16.47 시리즈 A & B, B16.48, BS4504, BS10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-31, API7S-15, API7S-43, API605 |
| 플랜지 표면 유형 / 연결 유형 | 평면면 플랜지 (FF), 높인면 플랜지 (RF), 반지관 플랜지 (RTJ), 허리 관 플랜지, 남성과 여성 플랜지 (M&F), 크고 작은 혀와 갈대 플랜지 (T&G) |
| 크기 | ANSI B165, ANSI B16.47 시리즈 A & B, ASA, API-605, MSS SP44, AWWA, 사용자 지정 도면 |
| 사용자 지정 디자인 | 여러분의 그림에 따라 AS, BS, ANSI, DIN, JIS |
| 재료 시험 인증서 (MTC) | EN 10204 3.2 및 EN 10204 3.1, NACE MR0175, NACE MR0103를 인증하는 시험 인증서 |
| 시험 인증서 | 100% 방사선 검사 보고서, EN 10204/3.1B, 원자재 인증서, 제3자 검사 보고서 등 |
| 시험 | 수정적 검사 기계, 직선 판독 분광기, UI 트라소닉 결함 탐지기, X선 탐지기, 자기 입자 탐지기 |
| 장비 / 기계 | 프레스 머신, 푸싱 머신, 굽기 머신, 모래 블래싱 머신, 전기 비블 머신 등 |
| 코팅 | 경직 방지 페인트, 오일 블랙 페인트, 노란색 투명 페인트, 주황 접착, 냉각 및 열 담전 |
| 원산지 | 인도 / 미국 / 일본 / 서유럽 / 한국 |
| 응용 프로그램/이용 | 해상, 석유장, 조선, 수력 시스템, 천연가스, 파이프 프로젝트, 전기 발전 등 |
| 최고 수출 네트워크 | 미국, 영국, 카타르, 멕시코, 나이지리아, 사우디아라비아, 쿠웨이트, 이란, 카자흐스탄, 바레인, 베트남, 인도네시아, 노르웨이, 가나, 콜롬비아, 아제르바이잔, 리비아 |
6- 티타늄 판 플랜지 사용법:
티타늄 판 플랜지여러 산업에 걸쳐 다양한 응용 프로그램을 찾고 파이프 시스템에서 중요한 역할을 위해 고유한 특성을 활용합니다.
화학 가공:티타늄의 뛰어난 부식 저항성은 화학 공장 내 부식 화학 물질과 산을 처리하는 데 최적의 판 플랜지를 만듭니다.
해양 산업:해수 침식 저항성으로 인해 티타늄 판 플랜지는 조선 및 해상 플랫폼에서 사용됩니다.
항공우주:티타늄의 높은 강도/중량 비율은 구조적 무결성을 유지하면서 무게를 줄이는 것이 중요한 항공 우주 응용 분야에서 유리합니다.
의료 장비:티타늄의 생체 호환성 및 체액에 대한 저항성은 의료 장치와 임플란트에 적합합니다.
석유 및 가스:부식 및 고온에 대한 저항이 필요한 파이프 라인 및 정제 공장에서 사용됩니다.
식품 및 음료:티타늄의 무활성성 때문에 식품용 재료와 음료수 취급에 적합합니다.
전력 생산:높은 온도 및 부식 환경에 대한 저항성이 필수적인 발전소에서의 응용.
