티타늄 슬리프 온 파이프 플랜지 Ti Gr2 Gr5 ASME B16.5 SO 플랜지 150 SORF 화학 산업용

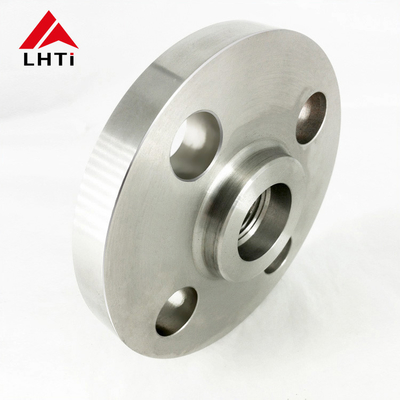

1.제품 소개 ASME B16.5 티타늄 슬라이드 온 플랜지
티타늄 슬리프 플랜지,ASME B16.5 표준에 부합하고 2등급 티타늄 합금으로 만들어져 석유 및 가스 산업에서 중요한 역할을 합니다.이 높은 표면과 플랜지는 높은 압력과 부식 환경에 노출 된 파이프 라인 및 장비에서 안전하고 누수가없는 연결을 보장하도록 설계되었습니다.이 논문은 ASME B16.5 2등급 150등급 티타늄 슬리프 플랜지의 사양, 특성 및 응용을 조사합니다.석유 및 가스 부문에서의 운영 효율성과 신뢰성을 향상시키는 데 그들의 중요성을 강조합니다..
석유 및 가스 산업은 파이프 라인 시스템 및 장비의 무결성을 유지하기 위해 견고하고 내구적인 부품에 크게 의존합니다.티타늄 슬립-온 플랜지는 예외적인 부식 저항력과 기계적 특성으로 선호됩니다.이 논문에서는 구조 구성, 차원 표준,그리고 ASME B16의 성능 속성.5 2등급 150등급의 티타늄 슬리프 앙플랜지, 높은 온도, 유체 운송과 관련된 과제 해결에 대한 역할에 대한 상세한 설명석유 및 가스 작업에서 발견되는 공격적인 매체.
ASME B165표준은 공정 산업에서 사용되는 NPS 1/2에서 NPS 24까지의 파이프 플랜지 및 플랜지 피팅에 대한 차원 및 허용도를 포함합니다. ASME B16에 맞는 티타늄 슬립-온 플랜지 (SO 플랜지)5는 티타늄 파이프 또는 티타늄 합금 부품이 있는 파이프와 함께 사용하도록 특별히 설계되어 있습니다..
티타늄 슬리프 플랜지일반적으로 상업적으로 순수한 티타늄 (2급) 또는 12급과 같은 티타늄 합금으로 제조됩니다. 이러한 플랜지는 티타늄 판으로 만들어집니다.다양한 산업용 용도로 적합한 높은 강도와 부식 저항성을 보장합니다..슬리프 플랜지용도가 있는 파이프의 외부 지름보다 약간 더 큰 내부 지름이 있다. 정렬 및 용접이 용이하며 부드러운 구멍과 좋은 흐름 특성을 제공한다. ASME B16.5 는 슬리핑 플랜지 (slip-on flanges) 를 위한 상승 표면 (RF) 설계를 명시합니다., 해당 플랜지 또는 피팅에 볼트 할 때 밀폐를 만드는 데 도움이됩니다.

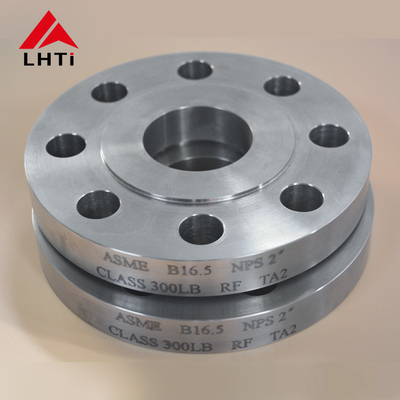

2ASME B16.5 타이탄 슬리프 온 플랜지
티타늄 등급 2 (Ti-CP):
성분: 99.2%의 티타늄, 0.25%의 철, 0.3%의 산소 및 다른 원소의 미량으로 구성된 상업적으로 순수한 티타늄.
속성:
강도: 합금과 비교했을 때 상대적으로 낮습니다. 많은 강철보다 높지만 합금 티타늄 등급보다 낮습니다.
부식 저항성: 대부분의 환경, 특히 염화물에도 탁월합니다.
용접성: 잘 용접성 및 제조성.
응용 분야: 화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는 것) 및 건축.
티타늄 등급 5 (Ti-6Al-4V):
성분: 티타늄 합금, 90% 티타늄, 6% 알루미늄, 4% 바나디오
속성:
강도: 탁월한 강도/중량 비율, 2급 티타늄보다 우월하다.
부식 저항성: 좋은 부식 저항성, 2급만큼 높지 않지만 많은 환경에 적합합니다.
온도 저항성: 높은 온도에서도 강도를 유지하여 항공우주 및 고성능 애플리케이션에 적합합니다.
응용 분야: 항공기 부품 (항공기체, 제트 엔진), 해상 장비, 의료 임플란트, 자동차 부품 및 스포츠 장비.
3.ASME B16.5 티타늄 슬리프 온 플랜지 사양
크기:1/2" (15NB) ~ 48" (1200NB)
표준:ANSI B165, ANSI B16.47 시리즈 A & B, MSS SP44, ASA, API-605, AWWA, 사용자 지정 도면
압력 등급:150급, 300급, 400급, 600급, 900급, 1500급, 2500급입니다. PN6, PN10, PN16, PN25, PN40, PN64등
탄소강 슬라이드 온 (SO) 플랜지:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (안경 블라인드 플랜지, 스페이저 링/스페이드 플랜지), 스틸 RST372C22.8
스테인레스 스틸 슬라이드 온 (SO) 플랜지:ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L
용합강 슬리프 온 (SO) 플랜지:ASTM A182 F1, F5, F9, F11, F22, F91
특수 합금 슬리프 온 (SO) 플랜지:듀플렉스, 슈퍼 듀플렉스, 니켈 합금
플랜지 표면 유형:평면 (FF), 높인면 (RF), 반지형 관절 (RTJ)
코팅/표면 처리:경직 방지 페인트, 오일 블랙 페인트, 노란색 투명 페인트, 주황 접착제, 냉각 및 열 담전
부가가치 서비스:CNC 가공, 맞춤형 플랜지
| 파이프 정상 다이엄 | 오더드 플랜지 | 플랜지민의 감사 | 조용히 해 의 허브 |
높인 얼굴의 지름 | Hub.Y 길이 | 지루함 | 조용히 해 볼트 원 |
조용히 해 볼트 구멍 |
번호 스롤트 |
디아몬드 볼트 (인치) |
KG | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 인치 | dn | 오 | C | X | G | Y | B | BC | BH | BN | BD | ||
| 1/2인치 | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2인치 | 0.4 | 0.9 |
| 3/4′′ | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2인치 | 0.7 | 1.5 |
| 1인치 | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2인치 | 0.8 | 1.8 |
| 1-1/4′′ | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2인치 | 1.2 | 2.6 |
| 1-1/2인치 | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2인치 | 1.4 | 3.1 |
| 2인치 | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8′′ | 2.2 | 4.8 |
| 2 1/2인치 | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8′′ | 3.5 | 7.7 |
| 3인치 | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8′′ | 3.8 | 8.4 |
| 3-1/2′′ | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8′′ | 5 | 11 |
| 4인치 | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8′′ | 5.6 | 12.3 |
| 5인치 | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4′′ | 6.5 | 14.3 |
| 6인치 | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4′′ | 8.1 | 18 |
| 8인치 | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4′′ | 13 | 28.6 |
| 10인치 | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12인치 | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14인치 | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1인치 | 37.5 | 83 |
| 16인치 | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1인치 | 44.5 | 98 |
| 18인치 | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8′′ | 54 | 119 |
| 20인치 | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8′′ | 72 | 158 |
| 24인치 | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 인치 | 95 | 209 |
| ANSI B165 | 티타늄 플랜지 압력 등급 | ||||||
| 온도 °F | 150급 | 300급 | 400급 | 600급 | 900급 | 1500급 | 2500급 |
| - 20에서 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4왜 우리는 티타늄 플랜지를 선택합니까?
체중 감량:플랜지 에 사용 되는 티타늄 합금 은 뛰어난 강도 가중률 을 가지고 있으며, 항공 우주 에서 매우 바람직 해진다.기술자 들 은 종종 연료 효율 과 비행 성능 을 높이기 위해 비행기 의 무게 를 줄이면서도 강도 를 유지 하는 것 을 목표로 한다티타늄 플랜지는 전체 구조 무게를 줄임으로써 이 목표를 달성하는데 크게 기여합니다.
부식 저항성: 티타늄 플랜지는 특히 해양 환경에서 유행하는 염화 이온에 대한 뛰어난 부식 저항을 나타냅니다.그러한 조건 에서 작동 하는 항공기 와 헬리콥터 는 탄탄 한 부식 저항력 을 갖춘 부품 을 필요로 한다티타늄 플랜지는 중요한 역할을 합니다.
고온 성능:티타늄 플랜지는 높은 온도에서 강도와 안정성을 유지하여 엔진 부품, 가스 터빈,그리고 열에 저항하는 재료를 필요로 하는 제트 엔진그들은 구조적 무결성과 기능을 유지하면서 고온 공기 흐름과 열 방출에 견딜 수 있습니다.
높은 강도 요구 사항:티타늄 플랜지의 높은 강도는 항공에 전형적인 동적 부하와 기계적 스트레스에 견딜 수 있도록 해 비행 안전과 구조 신뢰성을 보장합니다.그들은 일반적으로 착륙 기구와 같은 중요한 연결에 사용됩니다., 날개 집합체, 구조 부품, 비행 제어 시스템
마모 및 피로 저항성:티타늄 합금은 고무 및 마모 저항을 훌륭하게 제공하며 자주 사용되고 고 강도 작업에 노출되는 항공 우주 응용 프로그램에 중요합니다.티타늄 플랜지는 장기간 안정적인 성능을 유지합니다., 피로와 마모로 인한 손상 및 고장의 위험을 줄입니다.
5티타늄 슬리프 온 플랜지
6. ANSI B16.5 티타늄 슬리프 온 플랜지의 응용
