| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 블라인드 플랜지 Ti Gr2 Gr7 |
| 모크: | 1-5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

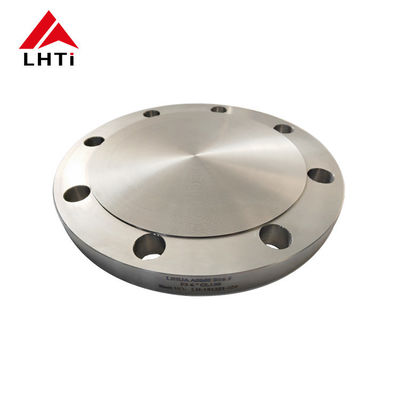

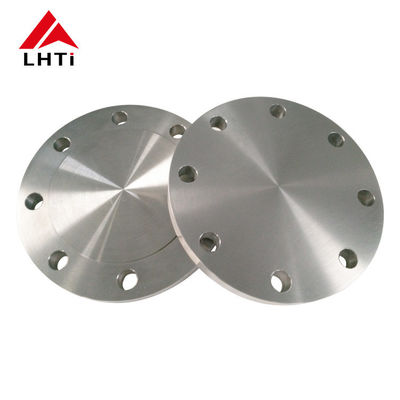

Ti Gr2 Gr7 티타늄 블라인드 플랜지 ASME B16.5 300급 파이프 플랜지 블라인드 BLRF 파이프 라인 산업용
1ASME B16.5 티타늄 블라인드 플랜지 300급의 제품 정보
ASME B16.5 표준:
적용 범위: ASME B16.5는 파이프 플랜지 및 플랜지 피팅에 대한 차원, 허용도, 재료, 표시 및 테스트를 다루고 있습니다.
300급: 300급 플랜지는 150급에 비해 더 높은 압력을 견딜 수 있도록 설계되어 있으며, 주변 온도에서 평방인치 (psi) 당 300파운드까지의 압력을 견딜 수 있다.
티타늄 등급:
티타늄 등급 2 (Ti Gr2): 상업적으로 순수한 티타늄 (CP 티타늄) 등급 2는 뛰어난 부식 저항성, 형성성 및 용접성을 제공합니다.이 특성이 필수적인 다양한 산업용 용도로 적합합니다..
티타늄 등급 7 (Ti Gr7): 티타늄 등급 7에는 팔라디엄이 포함되어 있으며, 감소 및 가벼운 산화 환경에서 부식 저항성을 향상시킵니다.특히 화학 처리 및 해양 응용 분야에 유용합니다..
디자인 특징:
표면 유형: 장막 플랜지는 각기 다른 밀폐 요구 사항에 맞게 표면이 높아진 (RF), 평면 (FF) 또는 고리형 관절 (RTJ) 을 가질 수 있습니다.
크기: ASME B16.5는 외부 지름 (OD), 볼트 원 지름 (BC), 볼트 구멍 지름 (BH), 플랜지의 전체 두께 (T) 와 같은 크기를 지정합니다.이 차원은 다른 ASME B16과 호환성과 교환성을 보장합니다..5 플랜지
응용 프로그램:
화학 가공: 300급의 2등급 및 7등급 티타늄 플랜지는 식식 화학 물질과 높은 온도에 대한 내성이 결정적인 화학 가공 산업에 적합합니다.
석유 및 가스: 해상 플랫폼 및 가공장에서 사용되며, 해수와 혹독한 환경에 노출되는 것은 excelente 경화 저항성을 가진 물질을 필요로합니다.
항공우주: 이 플랜지는 타이타늄의 가벼운 성질, 강도 및 높은 온도에 대한 저항성으로 인해 항공우주 응용 분야에서 사용됩니다.
해양: 해양 환경에서 티타늄 플랜지는 소금 물의 부식 저항 및 구조적 무결성을 유지하기 위해 파이프 시스템에서 사용됩니다.
품질과 준수
재료 인증: 제조업체는 사용 된 티타늄의 품질과 추적성을 보장하는 사양 및 표준에 대한 준수 사항을 확인하는 재료 인증서를 제공합니다.
테스트: 플랜지는 초음파 테스트 (UT), 수정 상태 테스트 및 차원 검사와 같은 다양한 테스트를 통해 지정된 요구 사항과 성능 표준을 충족하는지 확인합니다.
3ASME B16.5 티타늄 블라인드 플랜지 2급과 7급
티타늄 등급 2 (Ti-CP):
성분: 99.2%의 티타늄, 0.25%의 철, 0.3%의 산소 및 다른 원소의 미량으로 구성된 상업적으로 순수한 티타늄.
속성:
강도: 합금과 비교했을 때 상대적으로 낮습니다. 많은 강철보다 높지만 합금 티타늄 등급보다 낮습니다.
부식 저항성: 대부분의 환경, 특히 염화물에도 탁월합니다.
용접성: 잘 용접성 및 제조성.
응용 분야: 화학 처리, 해양 환경, 의료 임플란트 (부하를 지지 않는 것) 및 건축.
티타늄 등급 7 (Ti-0.15Pd):
성분: 0.15% 팔라디움이 첨가된 티타늄 합금
속성:
부식 저항성: 부식에 대한 탁월한 저항성, 특히 감소 환경에서.
용접성: 잘 용접성, 용접 및 제조에 적합합니다.
강도: 5등급에 비해 강도가 낮지만 많은 용도로 적합합니다.
응용 분야: 화학 가공, 염분 해제 공장, 해양 환경, 그리고 더 높은 부식 저항을 요구하는 다른 응용 분야.
| 화학요건 | |||||||||||
| N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 | 티 | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 발 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 발 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 30.5~4.5 | / | / | / | 발 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12~0.25 | / | / | 발 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 00.2~0.4 | 00.6~0.9 | 발 |
4ANSI B16.5 티타늄 블라인드 플랜지 300급
| 이름용 파이프 크기 NPS (인치) |
300급 | ||||
|---|---|---|---|---|---|
| 직경 플랜지 (인치) |
- 아니 의 볼트 |
직경 볼트 (인치) |
직경 볼트 구멍 (인치) |
볼트 원 (인치) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7/8 | 4 | 5/8 | 0.75 | 3-1/2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7/8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1/2 |
| 2 | 6-1/2 | 8 | 5/8 | 0.75 | 5 |
| 2-1/2 | 7-1/2 | 8 | 3/4 | 0.88 | 5-7/8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1/2 | 9 | 8 | 3/4 | 0.88 | 7-1/4 |
| 4 | 10 | 8 | 3/4 | 0.88 | 7-7/8 |
| 5 | 11 | 8 | 3/4 | 0.88 | 9-1/4 |
| 6 | 12-1/2 | 12 | 3/4 | 0.88 | 10-5/8 |
| 8 | 15 | 12 | 7/8 | 1 | 13 |
| 10 | 17/1/2 | 16 | 1 | 1.12 | 15/4 |
| 12 | 20/1/2 | 16 | 1-1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20 | 1-1/8 | 1.25 | 20-1/4 |
| 16 | 25-1/2 | 20 | 1-1/4 | 1.38 | 22-1/2 |
| 18 | 28 | 24 | 1-1/4 | 1.38 | 24-3/4 |
| 20 | 30/1/2 | 24 | 1-1/4 | 1.38 | 27 |
| 24 | 36 | 24 | 1-1/2 | 1.62 | 32 |
5이득산업용 티타늄 블라인드 플랜지
체중 감량:플랜지 에 사용 되는 티타늄 합금 은 뛰어난 강도 가중률 을 가지고 있으며, 항공 우주 에서 매우 바람직 해진다.기술자 들 은 종종 연료 효율 과 비행 성능 을 높이기 위해 비행기 의 무게 를 줄이면서도 강도 를 유지 하는 것 을 목표로 한다티타늄 플랜지는 전체 구조 무게를 줄임으로써 이 목표를 달성하는데 크게 기여합니다.
부식 저항성: 티타늄 플랜지는 특히 해양 환경에서 유행하는 염화 이온에 대한 뛰어난 부식 저항을 나타냅니다.그러한 조건 에서 작동 하는 항공기 와 헬리콥터 는 탄탄 한 부식 저항력 을 갖춘 부품 을 필요로 한다티타늄 플랜지는 중요한 역할을 합니다.
고온 성능:티타늄 플랜지는 높은 온도에서 강도와 안정성을 유지하여 엔진 부품, 가스 터빈,그리고 열에 저항하는 재료를 필요로 하는 제트 엔진그들은 구조적 무결성과 기능을 유지하면서 고온 공기 흐름과 열 방출에 견딜 수 있습니다.
높은 강도 요구 사항:티타늄 플랜지의 높은 강도는 항공에 전형적인 동적 부하와 기계적 스트레스에 견딜 수 있도록 해 비행 안전과 구조 신뢰성을 보장합니다.그들은 일반적으로 착륙 기구와 같은 중요한 연결에 사용됩니다., 날개 집합체, 구조 부품, 비행 제어 시스템
마모 및 피로 저항성:티타늄 합금은 고무 및 마모 저항을 훌륭하게 제공하며 자주 사용되고 고 강도 작업에 노출되는 항공 우주 응용 프로그램에 중요합니다.티타늄 플랜지는 장기간 안정적인 성능을 유지합니다., 피로와 마모로 인한 손상 및 고장의 위험을 줄입니다.
6.왜 우리는 응용 프로그램에서 티타늄 플랜지를 선택합니까?
티타늄은 특히 바닷물, 화학 처리 및 해양 응용 프로그램과 같은 공격적인 환경에서 예외적인 부식 저항성을 나타냅니다.훼손 저항성 은 장비 의 수명 을 연장 하고 유지 보수 비용 을 줄이는 데 도움 이 된다.
티타늄은 높은 강도-중량 비율을 가지고 있으며, 이는 스테인리스 스틸이나 알루미늄 합금과 같은 다른 많은 금속보다 훨씬 강해지며 훨씬 가볍습니다.이 특성은 항공우주에서 매우 중요합니다., 해양 및 자동차 산업에서 체중 절감이 중요합니다.
티타늄은 생체 호환성 있고 독성이 없으며, 정형 임플란트와 외과 기기와 같은 의료 임플란트에 이상적입니다.인체와 잘 결합하여 부작용의 위험을 최소화합니다..
- 네티타늄은 높은 온도에서도 기계적 특성을 유지하여 열 안정성이 필요한 응용 분야에 적합합니다.여기에는 항공 우주 부품과 높은 열을 포함하는 산업 프로세스가 포함됩니다..
- 네티타늄은 스테인리스 스틸과 비슷하게 열 확장 계수가 낮습니다. 이 특성은 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.중요 애플리케이션의 신뢰성 확보.
- 네티타늄은 내구성 및 긴 사용 수명으로 알려져 있습니다.다른 재료에 비해 초기 비용이 높음에도 불구하고.
티타늄 판 플랜지는 항공우주, 화학처리, 해수화 공장 및 해상 석유 리그와 같은 고유한 특성 조합이 필수적인 산업에서 선호됩니다.
7티타늄 블라인드 플랜지 검사
EN 10204/3.1B 인증서:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flanges제조업체가 발행하여 소재가 요구되는 표준을 충족하는지 확인합니다.
원자재 인증서:
이 인증서는 티타늄 플랜지 생산에 사용되는 원료에 대한 세부 정보를 제공합니다. 원료의 원산지, 그 구성,그리고 적용 가능한 재료 테스트 결과이것은 초기 재료 조달 단계부터 추적성과 품질 통제를 보장합니다.
100% 초음파 결함 탐지:
초음파 검사 (Ultrasonic testing, UT) 는 티타늄 플랜지의 내부 및 표면 결함을 탐지하는 데 사용되는 비 파괴적인 시험 방법이다.100% UT 커버리지는 모든 플랜지가 구조적 무결성이나 성능을 손상시킬 수 있는 결함이 없도록 철저한 테스트를 받는 것을 의미합니다..
수정적 테스트:
이 테스트는 티타늄 플랜지를 물이나 다른 액체로 미리 정해진 압력 수준으로 압력을 가하는 것을 포함한다.그것은 누출 또는 변형없이 압력을 견딜 수있는 플랜지의 능력을 평가, 정해진 압력 등급과 안전 요구 사항을 충족시키는 것을 보장합니다.
제3자 검사 보고서:
이 보고서는 독립적인 제3자 검사 기관 또는 기관에 의해 수행됩니다. 그것은 티타늄 플랜지의 품질에 대한 편견 없는 평가를 제공합니다.적용되는 표준에 대한 준수 여부를 확인하는제조업체의 품질 보장 프로세스에 신뢰성을 더합니다.
