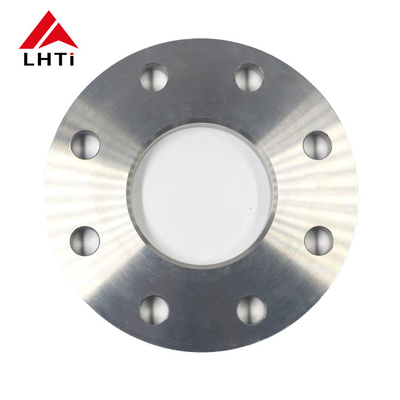

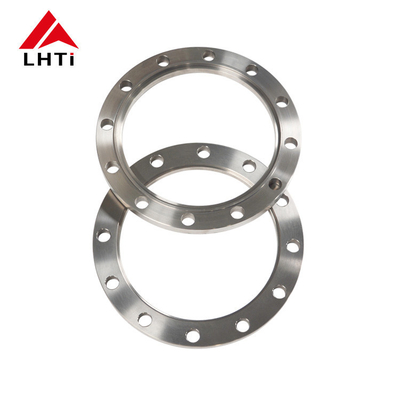

티타늄 플랜지 플레이트 DIN2501 Gr2 Gr7 PN10 티타늄 플랜지 플랜지 PLRF 플랜지 파이프 플랜지 플레이트 파이프 시스템
1제품 소개 DIN2501 티타늄 판 플랜지
티타늄 플랜지,티타늄 합금으로 제작된 이 플랜지는 그 특유의 특성으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로.
이 용도의 핵심은 티타늄이 독소에 내재된 저항력으로 까다로운 운영 조건에서 장수성과 신뢰성을 보장합니다.티타늄 플랜지 는 또한 탁월 한 피로 저항 과 미끄러짐 저항 을 나타냅니다, 장기간 안정적인 성능을 유지하기 위해 필수적입니다. 가공 및 설치의 편리성은 그들의 매력을 더욱 향상시킵니다.다양한 산업용에 대한 실용적인 솔루션을 제공.
DIN2501 티타늄 판 플랜지DIN (Deutsches Institut für Normung) 표준을 준수하는 특정 유형의 티타늄 플랜지를 의미합니다.DIN 표준은 독일의 기술 표준으로, 호환성을 보장하기 위해 다양한 산업 분야에서 사용된다., 상호 교환성 및 제품의 품질티타늄 판 플랜지파이프 시스템에서 파이프를 다른 파이프, 장비 또는 밸브에 연결하는 데 사용되는 특정 유형의 플랜지입니다.그들은 상승 된 밀폐면이없는 평평한 디자인과 다른 유형의 플랜지와 비교하여 일반적으로 두꺼운 구조로 특징입니다., 볼트 고정 및 밀폐를 위해 충분한 강도와 강도를 제공합니다.
설치 중에티타늄 판 플랜지파이프 또는 장비 포트와 정렬되어 있으며 플랜지에 구멍을 뚫고 미리 설치된 볼트를 사용하여 고정됩니다.전체 얼굴 가스켓은 플랜지의 전체 표면을 덮기 위해 사용되며 시스템 작동 중 밀폐를 보장하고 누출을 방지합니다..
이 플랜지는 평평한 설계로 인해 일반적으로 낮은 압력에서 중도의 압력으로 사용되며 설치 중에 정렬을 단순화합니다.다른 종류의 플랜지와 비교했을 때 비용 효율성이 높습니다. 제조 및 가공 비용이 낮기 때문입니다.이러한 특성으로 인해 티타늄 판 플랜지는 각종 산업용 용도로 인기가 있습니다.티타늄의 기계적 강도.
2DIN 2501 티타늄 판 플랜지 등급
1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..
2등급 티타늄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.
5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..
7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화 된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.
12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.
23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 유사하지만, 초하층 간간 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.
3.DIN2501 PN10 티타늄 판 플랜지 사양
|
이름용 파이프 크기 |
직경 |
플랜지 다이아 |
플랜지 아이디 |
플랜지 |
볼트 서클의 다이아 |
제1호 |
볼트 구멍 도표 |
무게 |
|
|---|---|---|---|---|---|---|---|---|---|
|
플라트 |
눈먼 사람 |
||||||||
|
DN |
파이프 |
D |
D5 |
B |
K |
구멍 |
D2 |
KG |
KG |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4.티타늄 판 플랜지 생산 과정
재료 선택:
티타늄 합금: 이 과정은 응용 요구 사항에 따라 적절한 티타늄 합금 선택으로 시작됩니다. 일반적인 합금에는 2급 (Ti-CP), 5급 (Ti-6Al-4V), 7급 (Ti-0.15Pd), 특정 기계적 특성, 부식 저항성 및 기타 관련 특성에 따라 선택됩니다.
절단 및 형성:
원료 준비: 티타늄 빌렛 또는 바는 필요한 플랜지 크기에 따라 적절한 길이로 잘라집니다.
도매 또는 롤링: 티타늄 소재는 최적의 온도로 가열되고 초기 플랜지 빈자리를 형성하기 위해 도매 또는 롤링 기술을 사용하여 모양이됩니다.이것은 목과 플랜지 얼굴을 형성하는 것을 포함합니다..
가공:
턴 및 프레싱: 조형 또는 롤링 된 티타늄 빈은 정밀 가공 작업에 시달립니다.이것은 원하는 외부 지름 (OD) 을 달성하기 위해 회전하고 플랜지 얼굴을 만들기 위해 밀링을 포함합니다., 평면 또는 ASME B16.5 사양에 따라 고리 형태의 관절)
뚫기: 볼트를 수용하고 연결 파이프와 적절한 정렬을 보장하기 위해 플랜지에 구멍이 뚫립니다.
용접 준비:
베블링: 용접 목 플랜지의 끝, 특히 파이프에 연결되는 부위는 용접을 용이하게 하기 위해 굽혀 있다. 적절한 굽힘은 강한 용접 관절과 효과적인 융합을 보장한다.
용접:
용접 과정: 티타늄 용접 목 플랜지는 일반적으로 티그 (트랑그스텐 비활성 가스) 용접 또는 티타늄 합금에 적합한 유사한 방법을 사용하여 용접됩니다.용접은 오염 및 산화를 방지하기 위해 보호 대기를 유지하기 위해 조심스럽게 수행됩니다.티타늄의 부식 저항력을 손상시킬 수 있습니다.
용접 검사: 용접 후 검사에는 염료 침투 물질 검사 또는 용접의 무결성을 확인하기 위한 초음파 검사와 같은 비파괴 테스트 (NDT) 방법이 포함됩니다.
열처리 (필요한 경우):
소금: 티타늄 합금과 특정 요구 사항에 따라 소금 또는 스트레스 완화 열 처리를 사용하여 재료 특성을 최적화하고 잔류 스트레스를 줄일 수 있습니다.
최종 검사 및 시험:
차원 검사: 각 용접 목 플랜지는 ASME B16에 의해 설정 된 것을 포함하여 정확한 허용량과 사양을 충족하는지 확인하기 위해 엄격한 차원 검사를 받습니다.5.
시각적 검사 및 표면 검사: 시각적 검사는 성능이나 무결성에 영향을 줄 수있는 표면 결함이나 불완전함이 없음을 보장합니다.
압력 테스트: 정해진 조건 하에서 플랜지의 압력 무결성 및 누출 저항을 확인하기 위해 수직 또는 공기 압력 테스트를 수행할 수 있습니다.
표면 처리 및 마무리:
표면 코팅: 응용 분야에 따라 부화화 또는 고화화 등의 표면 처리가 부착되어 진열 저항을 더욱 향상시키거나 표면 완성도를 향상시킬 수 있습니다.
표시 및 식별: 각 플랜지는 추적성을 위해 재료 등급, 크기, 압력급 및 제조업체의 식별 등 필수 정보로 표시됩니다.
포장 및 운송:
검사 및 테스트가 만족스럽게 완료되면, 티타늄 용접 목 플랜지는 운송 및 저장 과정에서 손상을 방지하기 위해 신중하게 포장됩니다.그 다음 고객 또는 유통 센터에 배송됩니다..
5티타늄 플랜지의 공통 표준
| 제품 이름 | 티타늄 플랜지 |
|---|---|
| 크기 범위 | 1/2′′ (15NB) ~ 48′′ (1200NB) |
| 클래스 / 압력 등급 | 150#,300#,600#,900#,1500#,2500#,PN6,PN10,PN16,PN25,PN40,PN64 등 |
| 표준 / 차원 | ANSI/ASME B165, B16.47 시리즈 A & B, B16.48, BS4504, BS10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-31, API7S-15, API7S-43, API605 |
| 플랜지 표면 유형 / 연결 유형 | 평면면 플랜지 (FF), 높인면 플랜지 (RF), 반지관 플랜지 (RTJ), 허리 관 플랜지, 남성과 여성 플랜지 (M&F), 크고 작은 혀와 갈대 플랜지 (T&G) |
| 크기 | ANSI B165, ANSI B16.47 시리즈 A & B, ASA, API-605, MSS SP44, AWWA, 사용자 지정 도면 |
| 사용자 지정 디자인 | 여러분의 그림에 따라 AS, BS, ANSI, DIN, JIS |
| 재료 시험 인증서 (MTC) | EN 10204 3.2 및 EN 10204 3.1, NACE MR0175, NACE MR0103를 인증하는 시험 인증서 |
| 시험 인증서 | 100% 방사선 검사 보고서, EN 10204/3.1B, 원자재 인증서, 제3자 검사 보고서 등 |
| 시험 | 수정적 검사 기계, 직선 판독 분광기, UI 트라소닉 결함 탐지, X선 탐지, 자기 입자 탐지 |
| 장비 / 기계 | 프레스 머신, 푸싱 머신, 굽기 머신, 모래 블래싱 머신, 전기 비블 머신 등 |
| 코팅 | 경직 방지 페인트, 오일 블랙 페인트, 노란색 투명 페인트, 주황 접착제, 냉각 및 열 담전 |
| 원산지 | 인도 / 미국 / 일본 / 서유럽 / 한국 |
| 응용 프로그램/이용 | 해상, 석유장, 조선, 수력 시스템, 천연가스, 파이프 프로젝트, 전기 발전 등 |
| 최고 수출 네트워크 | 미국, 영국, 카타르, 멕시코, 나이지리아, 사우디아라비아, 쿠웨이트, 이란, 카자흐스탄, 바레인, 베트남, 인도네시아, 노르웨이, 가나, 콜롬비아, 아제르바이잔, 리비아 |
6DIN2501 티타늄 판 플랜지 응용
7티타늄 판 플랜지 장점
고온 성능:티타늄은 높은 온도에서도 강도와 딱딱함을 유지하며, 티타늄 판 플랜지를 높은 온도에서 발생하는 응용 프로그램에 적합하게 만듭니다.그들은 열 순환에 견딜 수 있으며 광범위한 온도 범위에서 기계적 특성을 유지할 수 있습니다..
생체 호환성:티타늄은 생물 호환성 있고 독성이 없으므로 티타늄 판 플랜지는 의료기기, 의약품 처리,그리고 위생과 안전이 가장 중요한 식품 취급 장비.
장수성 및 내구성:티타늄 판 플랜지 는 부식, 피로 및 침식 에 대한 저항성 으로 인해 긴 서비스 수명을 가지고 있습니다. 이 내구성 은 교체 및 유지 보수 비용을 줄여줍니다.장기적으로 비용 효율적인 선택으로 만드는.
다른 재료와 호환성:티타늄 판 플랜지는 다른 티타늄 구성 요소 또는 다른 재료에 쉽게 용접되거나 볼트 할 수 있으며 복잡한 시스템 및 구조로 통합을 용이하게합니다.
미적 매력:티타늄은 독특한 은색 회색의 외모를 가지고 있으며 미적 인 것이므로 시각적 호소력이 중요한 건축 응용 분야에 적합합니다.
낮은 열 확장:티타늄은 다른 금속에 비해 열 확장 계수가 낮아서 온도 변동 속에서도 차원 안정성을 유지하는 데 도움이됩니다.
환경 저항성:티타늄 판 플랜지는 자외선 방사선 및 소금 물과 같은 환경 요인에 대한 뛰어난 저항성을 나타내며 야외 및 해양 용도에 적합합니다.
비자극적 성질:티타늄은 자기성이 없으므로 전자기 간섭 (EMI) 또는 자기 감수성이 최소화되어야하는 응용 프로그램에서 유용합니다.
