| 브랜드 이름: | LHTi |
| 모델 번호: | 플랜지에 티타늄 슬립 |
| 모크: | 1-5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

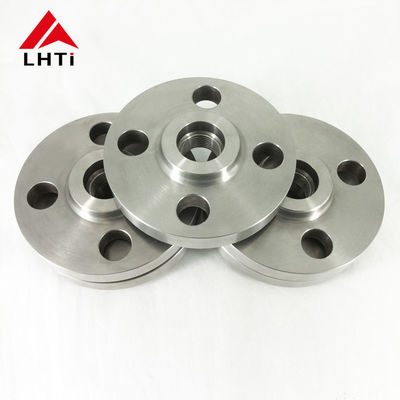

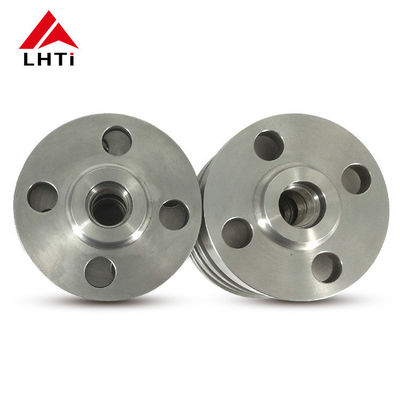

ANSI B16.5 Ti Gr2 티타늄 슬립 온 플랜지 SORF 플랜지 파이프 용접 150 클래스
1.제품 소개 ASME B16.5 티타늄 슬라이드 온 플랜지
티타늄 합금으로 만들어진 티타늄 플랜지는 뛰어난 성질으로 인해 다양한 산업에서 높은 평가를 받고 있습니다.높은 강도/중량 비율그들은 화학적 부식이 우려되는 가혹한 환경에서 우수하며 석유, 화학 처리,그리고 다른 견고한 재료 성능을 필요로.
이 용도의 핵심은 티타늄이 독소에 내재된 저항력으로 까다로운 운영 조건에서 장수성과 신뢰성을 보장합니다.티타늄 플랜지 는 또한 탁월 한 피로 저항 과 미끄러짐 저항 을 나타냅니다, 장기간 안정적인 성능을 유지하기 위해 필수적입니다. 가공 및 설치의 편리성은 그들의 매력을 더욱 향상시킵니다.다양한 산업용에 대한 실용적인 솔루션을 제공.
티타늄 슬리프 플랜지,ASME B16.5 표준에 부합하고 2등급 티타늄 합금으로 만들어져 석유 및 가스 산업에서 중요한 역할을 합니다.이 높은 표면과 플랜지는 높은 압력과 부식 환경에 노출 된 파이프 라인 및 장비에서 안전하고 누수가없는 연결을 보장하도록 설계되었습니다.이 문서에서는 ASME B1의 사양, 특성 및 응용을 조사합니다.6.5 2등급 150등급 티타늄 슬리프 플랜지, 표면이 높아서 석유 및 가스 부문에서의 운영 효율성과 신뢰성을 높이는 데 있어 그 중요성을 강조한다.
석유 및 가스 산업은 파이프 라인 시스템 및 장비의 무결성을 유지하기 위해 견고하고 내구적인 부품에 크게 의존합니다.티타늄 슬립-온 플랜지는 예외적인 부식 저항력과 기계적 특성으로 선호됩니다.이 논문에서는 구조 구성, 차원 표준,그리고 ASME B16의 성능 속성.5 2등급 150등급의 티타늄 슬리프 앙플랜지, 높은 온도, 유체 운송과 관련된 과제 해결에 대한 역할에 대한 상세한 설명석유 및 가스 작업에서 발견되는 공격적인 매체.
ASME B165표준은 공정 산업에서 사용되는 NPS 1/2에서 NPS 24까지의 파이프 플랜지 및 플랜지 피팅에 대한 차원 및 허용도를 포함합니다. ASME B16에 맞는 티타늄 슬립-온 플랜지 (SO 플랜지)5는 티타늄 파이프 또는 티타늄 합금 부품이 있는 파이프와 함께 사용하도록 특별히 설계되어 있습니다..
티타늄 슬리프 플랜지일반적으로 상업적으로 순수한 티타늄 (2급) 또는 12급과 같은 티타늄 합금으로 제조됩니다. 이러한 플랜지는 티타늄 판으로 만들어집니다.다양한 산업용 용도로 적합한 높은 강도와 부식 저항성을 보장합니다..슬리프 플랜지용도가 있는 파이프의 외부 지름보다 약간 더 큰 내부 지름이 있다. 정렬 및 용접이 용이하며 부드러운 구멍과 좋은 흐름 특성을 제공한다. ASME B16.5 는 슬리핑 플랜지 (slip-on flanges) 를 위한 상승 표면 (RF) 설계를 명시합니다., 해당 플랜지 또는 피팅에 볼트 할 때 밀폐를 만드는 데 도움이됩니다.
2ASME B16.5 타이탄 슬리프 온 플랜지
ASME B16.5 티타늄 슬리프 플랜지일반적으로 티타늄과 티타늄 합금의 다양한 등급으로 제공됩니다. 등급의 선택은 부식 저항, 기계적 특성 등 특정 응용 요구 사항에 따라 다릅니다.그리고 비용 고려.
상업적으로 순수한 티타늄:
티타늄 합금:
| 등급 | 팽창 강도 (min) | 양성 강도 (min) | 연장 (%) | |||
| 구성 요소 | ksi | MPa | ksi | MPa | ||
| Gr1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | Ta2 | 50 | 345 | 40 | 275 | 20 |
| Gr5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | 티-3알-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | 티-0.3모-0.8니 | 70 | 483 | 50 | 345 | 18 |
3온도ASME B16.5 티타늄 슬리프 온 플랜지 사양
| ANSI B165 | 티타늄 플랜지 압력 등급 | ||||||
| 온도 °F | 150급 | 300급 | 400급 | 600급 | 900급 | 1500급 | 2500급 |
| - 20에서 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4티타늄 슬리프 온 플랜지
부식 저항성: 티타늄 슬리프-온 플랜지 는 산소, 알칼리, 엽수 등 다양한 식식 매체 에 대한 예외적 인 저항 을 제공 하여 식식 환경 에서 탁월 합니다.이것은 화학 처리에 적용을 위해 그들을 이상적으로 만든다, 해양 환경, 그리고 해상 석유 및 가스 플랫폼에서 부식이 중요한 문제입니다.
높은 강도/중량 비율:티타늄은 높은 강도/중량 비율로 유명하며, 티타늄 슬리프 온 플랜지는 가벼운 무게를 유지하면서 견고한 구조적 무결성을 제공합니다.이 특성은 강도를 손상시키지 않고 무게를 최소화하는 것이 중요한 응용 프로그램에서 유리합니다.항공우주 및 군사 장비와 같이.
고온 저항성:티타늄 미끄러지는 플랜지는 높은 온도에서도 강도와 무결성을 유지하여 열 교환기, 오븐 부품,항공 우주 구조물.
생체 호환성:티타늄은 생체 호환성이 좋고 독성이 없으므로 티타늄 슬리프 플랜지는 의료기기, 의약품 제조,그리고 식품 가공 산업에서는 제품의 순수성과 안전성이 가장 중요합니다..
비용 효율적인 가공:티타늄은 강함에도 불구하고 비교적 쉽게 가공되며, 복잡한 모양과 디자인의 비용 효율적인 제조를 허용합니다.이것은 특정 구성이 필요한 사용자 정의 응용 프로그램에 티타늄 슬립-온 플랜지를 실용적인 선택으로 만듭니다..
5. ANSI B16.5 티타늄 슬리프 온 플랜지의 응용
