| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 웰드 넥 플랜지 |
| 모크: | 1개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

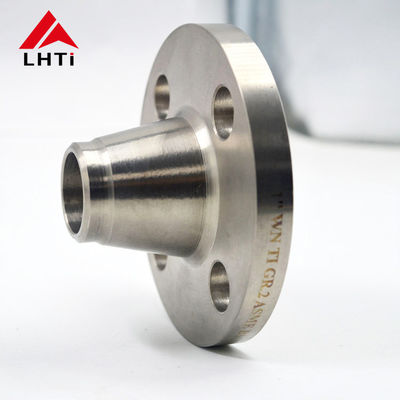

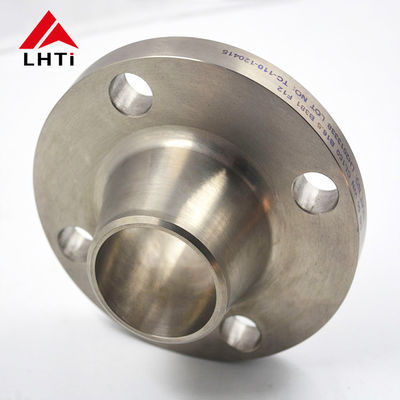

DIN 2634 PN 25 티타늄 웰드 넥 플랜지 RFWN Gr2 Gr5 Gr12 산업 시스템용 웰드 넥
1DIN2634 티타늄 웰드 넥 플랜지의 제품 소개
A웰드 넥 플랜지플랜지는 파이프 또는 피팅의 끝으로 용접되도록 설계된 유형의 플랜지입니다. 그것은 긴 톱니 모양의 목 (또는 허브) 을 가지고 있으며, 그것은 용접되는 파이프 또는 피팅으로 점차적으로 전환됩니다.플랜지는 타이타늄과 같은 재료로 만들어집니다.용접 목 플랜지는 고압, 온도 변동,또는 심각한 서비스 조건은 견고하고 누수가 없는 연결을 필요로 합니다.그들은 특히 석유와 가스, 화학 처리, 전력 생산 및 항공 우주와 같은 산업에서 중요한 응용 프로그램에 적합합니다.
의DIN 2634 PN25 플랜지웰딩 넥 플랜지라고도 불리는 이 플랜지는 온도가 섭씨 120도까지 올라갈 수 있는 조건에서 사용하도록 설계되었으며, 25바르까지의 압력을 견딜 수 있습니다.더 높은 온도에서이 종류의 플랜지는 석유와 가스, 화학, 엔지니어링,그리고 석유화학 부문그 인기는 남아프리카공화국, 케냐, 그리고 러시아와 같은 나라로 확장됩니다.
크기의DIN 2634 PN25플랜지는 파이프 사이즈, 플랜지 사이즈, 목 길이, 상승 얼굴 차원, 그리고 볼트 홀과 같은 주요 요소를 포함합니다.다양한 파이핑 시스템에서 호환성 및 사용 편의성을 보장합니다무게 차트에 대한 참조는 이러한 플랜지의 정확한 제조를 보장하기 위해 제조 중에 필수적입니다.
요약하자면,DIN 2634 PN25 플랜지높은 온도와 압력 하에서 강력한 성능을 요구하는 산업용 애플리케이션에서 신뢰할 수 있는 부품으로 사용됩니다.전 세계적으로 중요한 인프라에서 효율적이고 안전한 연결에 기여하고 있습니다..
우리의티타늄 플랜지그들은 품질과 내구성에 대한 엄격한 산업 표준을 충족하는지 확인하기 위해casting, forging, 그리고 정밀 가공을 포함한 다양한 프로세스를 사용하여 제작됩니다.이 플랜지는 파이프라인 시스템과 장비에 쉽게 설치됩니다.안전하고 유출되지 않는 연결을 보장합니다.
엔지니어링 정밀성의 최고 기준을 유지하도록 특별히 설계된 우리의 티타늄 스레드 플랜지는 성능에 탁월합니다.그들은 효과적으로 부식 저항하고 높은 온도와 압력을 견딜 수 있도록 설계되었습니다.까다로운 환경에 적합합니다.
안전한 운송을 보장하는 것이 우리에게 가장 중요합니다. 그래서 우리는 탄탄한 목재 케이스와 팔렛에 티타늄 플랜지를 세심하게 포장합니다.이 패키지는 운송 중 플랜지를 보호 할뿐만 아니라 도착시 손쉽게 처리하고 설치 할 수 있습니다..
2DIN 2634 티타늄 웰드 넥 플랜지
1등급 티타늄:높은 융통성으로 알려진 1등급 티타늄은 상업적으로 순수한 티타늄 등급 중 가장 부드럽고 가장 형성 가능합니다.화학공업과 같은 환경에서 우수한 부식 저항을 필요로 하는 응용 프로그램에서 주로 사용됩니다..
2등급 티타늄:이 는 가장 널리 사용 되는 티타늄 등급 이다. 이 는 강도 와 유연성 사이 에 좋은 균형 을 이루고 있으며, 우수한 부식 저항력 을 가지고 있다. 이 는 광범위한 응용 분야 에 사용 된다.파이프 시스템용 플랜지를 포함하여.
5등급 티타늄 (Ti 6Al-4V):이 합금 고도는 모든 티타늄 합금 중 가장 일반적으로 사용됩니다. 그것은 순수한 티타늄 등급에 비해 플랜지의 강도를 크게 증가시킵니다.5등급 티타늄은 고강성 용도로 사용되며, 열과 노폐성 모두 요구됩니다..
7등급 티타늄:우수한 용접성과 제조성을 특징으로, 이 등급에는 특히 환원산과 뜨거운 하로이드에서 지역적 공격에 대한 강화 된 부식 저항성을 위해 팔라디엄이 포함되어 있습니다.
12등급 티타늄:이 등급 은 다른 상업적 순수한 등급 과 비교 할 때 더 높은 열 저항성 과 강도 를 제공한다. 또한 좋은 용접성 과 부식 저항성 을 유지 한다.
23등급 티타늄 (Ti 6Al-4V ELI):이 등급은 등급 5과 유사하지만, 초하층 간간 (ELI) 이 있어, 더 높은 골절 강도와 더 나은 유연성을 선호한다.그것은 종종 의료 응용 프로그램에서 사용되고 또한 중요한 상황에서의 플랜지에 적합합니다, 고급 애플리케이션.
3.DIN2634 PN25 티타늄 웰드 넥 플랜지
| 파이프 | 플랜지 | 목 | 얼굴이 솟아 | 스루브 | 무게 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 785kg/dm3 | ||||||||||||||||
| 등급 | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | 구멍 | 스라인 | d2 | 1kg | |
| 직경 | ISO 시리즈 | DIN 시리즈 | ||||||||||||||
| 15 | - | 20 | 95 | 16 | 65 | 38 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M12 | 14 | 0,746 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 18 | 75 | 40 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M12 | 14 | 1,06 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 18 | 85 | 40 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M12 | 14 | 1,29 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 18 | 100 | 42 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M16 | 18 | 1,88 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 18 | 110 | 45 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M16 | 18 | 2,33 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 20 | 125 | 48 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M16 | 18 | 2,82 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 22 | 145 | 52 | 90 | 2,9 | 6 | 10 | 122 | 3 | 8 | M16 | 18 | 3,74 |
| 80 | 88,9 | - | 200 | 24 | 160 | 58 | 105 | 3,2 | 8 | 12 | 138 | 3 | 8 | M16 | 18 | 4,75 |
| 100 | - | 108 | 235 | 24 | 190 | 65 | 128 | 3,6 | 8 | 12 | 162 | 3 | 8 | M20 | 22 | 6,52 |
| 114,3 | - | 134 | ||||||||||||||
| 125 | - | 133 | 270 | 26 | 220 | 68 | 155 | 4 | 8 | 12 | 188 | 3 | 8 | M24 | 26 | 9,07 |
| 139,7 | - | 162 | ||||||||||||||
| 150 | - | 159 | 300 | 28 | 250 | 75 | 182 | 4,5 | 10 | 12 | 218 | 3 | 8 | M24 | 26 | 11,8 |
| 168,3 | - | 192 | ||||||||||||||
| (175) | 193,7 | - | 350 | 28 | 280 | 75 | 218 | 5,6 | 10 | 15 | 248 | 3 | 12 | M24 | 26 | 13,4 |
| 200 | 219,1 | - | 360 | 30 | 310 | 80 | 244 | 6,3 | 10 | 16 | 278 | 3 | 12 | M24 | 26 | 17 |
| 250 | - | 267 | 425 | 32 | 370 | 88 | 292 | 7,1 | 12 | 18 | 335 | 3 | 12 | M27 | 30 | 24,4 |
| 273 | - | 298 | ||||||||||||||
| 300 | 323,9 | - | 485 | 34 | 430 | 92 | 352 | 8 | 12 | 18 | 395 | 4 | 16 | M27 | 30 | 31,2 |
| 350 | 355,6 | - | 555 | 38 | 490 | 100 | 398 | 8 | 12 | 20 | 450 | 4 | 16 | M30 | 33 | 47,2 |
| - | 368 | 44,2 | ||||||||||||||
| 400 | 406,4 | - | 620 | 40 | 550 | 110 | 452 | 8,8 | 12 | 20 | 505 | 4 | 16 | M33 | 36 | 61,7 |
| - | 419 | 57,9 | ||||||||||||||
| 450 | 457 | - | 670 | 42 | 600 | 110 | 500 | 8,8 | 12 | 20 | 550 | 4 | 20 | M33 | 36 | 71,9 |
| 500 | 508 | - | 730 | 44 | 660 | 125 | 558 | 10 | 12 | 20 | 615 | 4 | 20 | M33 | 36 | 89,6 |
| 600 | 610 | - | 845 | 46 | 770 | 125 | 660 | 11 | 12 | 20 | 720 | 5 | 20 | M36 | 39 | 104 |
| 700 | 711 | - | 960 | 46 | 875 | 125 | 760 | 13 | 20 | 24 | 820 | 5 | 24 | M39 | 42 | 136 |
| 800 | 813 | - | 1085 | 50 | 990 | 135 | 865 | 14 | 22 | 24 | 930 | 5 | 24 | M45 | 48 | 186 |
| 900 | 914 | - | 1185 | 54 | 1090 | 145 | 968 | 16 | 24 | 28 | 1030 | 5 | 28 | M45 | 48 | 236 |
| 1000 | 1016 | - | 1320 | 58 | 1210 | 155 | 1070 | 18 | 24 | 28 | 1140 | 5 | 28 | M52 | 56 | 307 |
4왜 우리는 응용 프로그램에서 티타늄 웰드 넥 플랜지를 선택합니까?
5티타늄 판 플랜지의 표준.
AFNOR NF E29-200-1: 티타늄 플랜지를 포함한 플랜지를 위한 프랑스 표준
ASME ANSI B165: 미국 기계공학회 (ASME) 의 파이프 플랜지 및 플랜지 피팅에 관한 표준. 북미 및 국제적으로 사용되는 티타늄 플랜지를 포함합니다.
AWWA C207: 미국 수공업 협회 (AWWA) 표준, 수공업 용 철강 파이프 플랜지, 수처리 용도로 사용되는 티타늄 플랜지 등.
BS1560, BS 4504, BS 10: 티타늄 재료를 포함한 파이프 플랜지 및 볼팅에 대한 영국 표준.
ISO7005-1: 티타늄 플랜지를 포함한 금속 플랜지를 위한 국제 표준화 기구 (ISO) 표준
MSS SP 44: 강철 파이프 라인 플랜지에 대한 밸브 및 피팅 산업 표준의 제조업자 표준화 협회 (MSS). 티타늄 플랜지를 포함합니다.
AS2129: 티타늄 플랜지를 포함한 플랜지를 위한 호주 표준
CSA Z245.12: 티타늄 재료를 포함한 철강 파이프 플랜지에 대한 캐나다 표준
DIN2573, DIN2576, DIN2501, DIN2502: 티타늄 플랜지의 다양한 종류와 크기를 다루는 플랜지의 독일 표준 (DIN).
EN1092-1, EN1759-1: 티타늄 플랜지를 포함한 플랜지를 위한 유럽 표준 (EN)
JIS B2220: 티타늄 플랜지를 포함한 철강 파이프 플랜지에 대한 일본 산업 표준 (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Italian standards (UNI) for pipe flanges, including titanium materials. 파이프 플랜지를 위한 이탈리아 표준 (UNI)
6티타늄 웰드 넥 플랑제의 다른 얼굴 유형:
래이즈드 페이스 (RF):
가장 흔한 얼굴 타입은 웰드 넥 플랜지입니다.
Fingernail (영어: Fingernail) 는 턱을 가로지르는 턱을 가지고 있습니다.
가스켓이 밀폐할 수 있는 표면을 제공하여 신뢰할 수 있는 관절을 보장합니다.
Flat Face (FF)
얼굴이 튀어나오지 않거나 부풀어오르지 않은 평평한 얼굴입니다.
일반적으로 볼트 로드 배포가 중요하고 가스켓 너머 추가 밀폐 표면이 필요하지 않은 응용 프로그램에서 사용됩니다.
가스켓 압축 문제를 피하기 위해 조립 중에 정렬의 정확성을 요구합니다.
링 타입 관절 (RTJ):
고압과 고온 애플리케이션을 위해 설계되었습니다.
금속 반지 가스켓이 놓인 플랜지 얼굴로 가공된 굴레가 특징입니다.
플랜지 얼굴은 일반적으로 반지 가스켓을 수용하기 위해 그루브가 잘라져 평평합니다. 극단적인 조건 하에서 단단한 봉인을 보장합니다.
7DIN 2634 티타늄 웰드 넥 플랜지의 응용
화학 가공:
티타늄 웰드 넥 플랜지는 화학 공장에서 사용되는데티타늄의 뛰어난 진화 저항은 장기성을 보장하고 공격적인 화학 환경에서 유지 보수 요구 사항을 최소화합니다..
석유 및 가스 산업:
해상 및 육상 석유 및 가스 설비에서, 티타늄 웰드 넥 플랜지는 해수 노폐에 대한 저항이 중요한 곳에 사용됩니다.그들은 가혹한 조건에 견딜 수 있고 파이프라인에서 장기적인 신뢰성을 보장합니다.기구, 처리 시설.
해양용:
티타늄의 해수성 corrosion에 대한 저항은 DIN 2633 웰드 넥 플랜지를 해양 애플리케이션에 이상적으로 만듭니다.그리고 소금물 환경에서의 내구성이 필수적인.
항공우주:
티타늄 웰드 넥 플랜지는 가벼운 성질, 강도, 고온과 압력에 대한 저항성 때문에 항공우주 애플리케이션에서 사용됩니다.연료 시스템, 및 구조 구성 요소.
의료 산업:
부식 저항과 생체 호환성이 필요한 의료 장비와 장치에서는 티타늄 웰드 넥 플랜지를 사용할 수 있습니다.그들은 의료 가스 전달 시스템과 임플란테블 의료 장치와 같은 애플리케이션에 적합합니다..
