| 브랜드 이름: | LHTi |
| 모델 번호: | 플레이트 플랜지 |
| 모크: | 1-5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

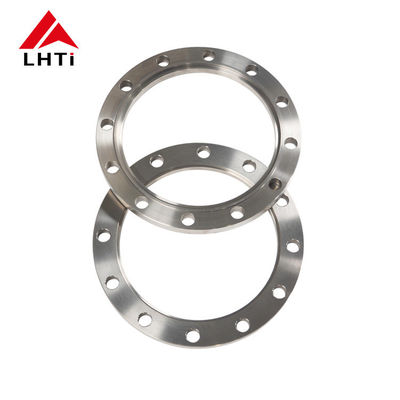

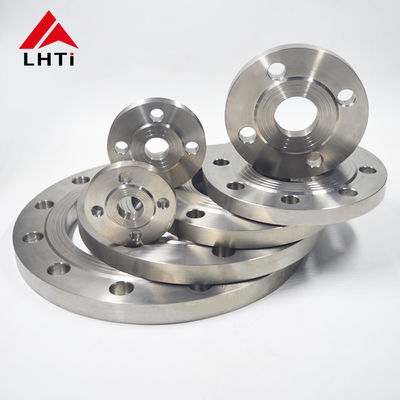

DIN 2501 2등급 티타늄 플랜지 PN 16 파이프 플랜지 파이프 라인 사용용 플랜지
1제품 소개 DIN2501 티타늄 판 플랜지
DIN2501 티타늄 판 플랜지DIN (Deutsches Institut für Normung) 표준을 준수하는 특정 유형의 티타늄 플랜지를 의미합니다.DIN 표준은 독일의 기술 표준으로, 호환성을 보장하기 위해 다양한 산업 분야에서 사용된다., 상호 교환성 및 제품의 품질티타늄 판 플랜지파이프 시스템에서 파이프를 다른 파이프, 장비 또는 밸브에 연결하는 데 사용되는 특정 유형의 플랜지입니다.그들은 상승 된 밀폐면이없는 평평한 디자인과 다른 유형의 플랜지와 비교하여 일반적으로 두꺼운 구조로 특징입니다., 볼트 고정 및 밀폐를 위해 충분한 강도와 강도를 제공합니다.
설치 중에티타늄 판 플랜지파이프 또는 장비 포트와 정렬되어 있으며 플랜지에 구멍을 뚫고 미리 설치된 볼트를 사용하여 고정됩니다.전체 얼굴 가스켓은 플랜지의 전체 표면을 덮기 위해 사용되며 시스템 작동 중 밀폐를 보장하고 누출을 방지합니다..
이 플랜지는 평평한 설계로 인해 일반적으로 낮은 압력에서 중도의 압력으로 사용되며 설치 중에 정렬을 단순화합니다.다른 종류의 플랜지와 비교했을 때 비용 효율성이 높습니다. 제조 및 가공 비용이 낮기 때문입니다.이러한 특성으로 인해 티타늄 판 플랜지는 각종 산업용 용도로 인기가 있습니다.티타늄의 기계적 강도.
2DIN 2501 티타늄 판 플랜지 등급
상업적으로 순수한 티타늄:
티타늄 등급 2 (CP 티타늄) 는 다른 등급의 티타늄과 다른 금속에 비해 여러 장점을 제공하며, 특히 특성이 뛰어난 특정 응용 분야에 있습니다.
우수한 부패 저항성: 2등급 티타늄은 특히 염화물, 바닷물, 산이 들어있는 환경에서 부패에 특별한 저항성을 나타냅니다.이것은 해양 환경에서의 응용에 매우 적합합니다, 화학 처리 및 의료 임플란트, 부식으로 인해 다른 재료가 손상 될 수 있습니다.
좋은 제조성: 쉽게 용접되고 형성 가능하며, 가열, 구부리기 및 형성과 같은 효율적인 제조 프로세스를 용접하거나 균열과 같은 중요한 문제없이 허용합니다.이 특성 은 보다 복잡한 티타늄 합금 과 비교 할 때 제조 를 단순화 하고 제조 비용 을 줄여 준다.
높은 강도중량 비율: 5등급과 같은 티타늄 합금만큼 강하지는 않지만 2등급 티타늄은 여전히그것은 스테인리스 스틸이나 알루미늄과 같은 다른 많은 금속보다 우월합니다.이것은 힘을 손상시키지 않고 체중 절감이 중요한 응용 프로그램에서 가치가 있습니다.
생물 호환성: 2급 티타늄은 생물 호환성 있고 독성이 없으며, 정형 및 치과 임플란트와 같은 의료 임플란트에 적합합니다.인체 내의 무활성성으로 인해 부작용이나 장기적인 건강 합병증의 위험이 감소합니다..
비용 효율성: 티타늄 합금 (5급 Ti-6Al-4V 등) 과 비교할 때, 2급 티타늄은 비용 효율성이 높습니다. 성능과 비용 사이의 좋은 균형을 제공합니다.티타늄의 장점 (성충성) 이있는 애플리케이션에서 선호되는 선택, 강도, 가벼운 무게) 가 합금 고도의 높은 비용없이 필요합니다.
낮은 열 확장: 티타늄 등급 2는 다른 티타늄 등급과 유사한 낮은 열 확장 계수를 가지고 있으며 다양한 온도 조건에서 차원 안정성을 유지하는 데 도움이됩니다.이 특성은 항공우주에서 유용합니다., 자동차 및 산업용 애플리케이션.
다재다능성: 2등급 티타늄의 부식 저항성, 강성성, 가벼운 성질의 조합은 광범위한 산업 분야에서 다재다능성을 갖는다.화학 가공, 해양 환경, 건축 및 스포츠 장비의 독특한 특성이 중요한 이점을 제공합니다.
3.DIN2501 PN16 티타늄 판 플랜지 사양
| 이름용 파이프 크기 | 직경 | 플랜지 다이아 | 플랜지 아이디 | 플랜지 | f | 볼트 서클의 다이아 | 제1호 | 볼트 구멍 도표 | 무게 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 플라트 | 눈먼 사람 | |||||||||
| DN | 파이프 | D | D5 | B | K | 구멍 | D2 | KG | KG | |
| 15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | ||
4.티타늄 판 플랜지 검사
시력 검사 (VT):이 작업 은 경사 및 플랜지 표면 을 시각적 으로 검사 하여 균열, 뚫림성, 또는 부적절 한 용접 프로파일 과 같은 가시적 결함 을 발견 하는 것 이다.
초음파 검사 (UT):이 기술 은 고주파 음파 를 사용하여 공허, 포함, 또는 균열 같은 물질 내의 내부 결함을 감지 합니다. 특히 두꺼운 부위 인 티타늄 용접에 유용 합니다.
방사선 검사 (RT):이 방법 은 X선 또는 감마선 을 사용하여 용접 및 플랜지 의 내부 구조 의 이미지를 생성 한다. 이 방법 은 내부 결함 을 감지 하고 용접 품질 을 평가 하는 데 효과적이다.
자기 입자 검사 (MT):MT는 철자기 물질의 표면 및 거의 표면 결함을 감지하는 데 사용됩니다. 그러나 티타늄이 철자기적이지 않기 때문에이 방법은 근처에 자기 물질이나 자기화 할 수있는 코팅이 없으면 적용되지 않을 수 있습니다..
침투 물질 검사/색료 침투 물질 (PT):PT 는 용접물 표면 에 염색물 이 침투 하는 물질 을 적용 하고, 그 다음 과잉 염색물 을 제거 하여 표면 을 깨뜨리는 결함을 드러내는 것 을 포함한다. 이 방법 은 작은 균열, 뚫림성, 누출 을 탐지 하는 데 유용 하다.
에디 전류 테스트 (ET):ET는 티타늄과 같은 전도성 물질의 표면 및 거의 표면 결함을 감지하기 위해 전자기 인덕션을 사용합니다. 그것은 부식, 균열 및 재료 특성의 변화를 감지하는 데 유용합니다.
소음 방출 (AE):AE는 균열이나 누출과 같은 결함의 징후를 나타내는 변화를 탐지하기 위해 스트레스가있는 재료의 음향 방출을 모니터링하는 것을 포함합니다. 용접 및 기본 재료 검사 모두에 사용할 수 있습니다.
5DIN2501 티타늄 판 플랜지 응용
