| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플레이트 플랜지 |
| 모크: | 1-5개 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |
티타늄 블라인드 플레이트 플랜지 DIN 2502 Gr2 Gr5 PN16 파이프라인 시스템 용 용접용 플랜지 PLFF PLRF

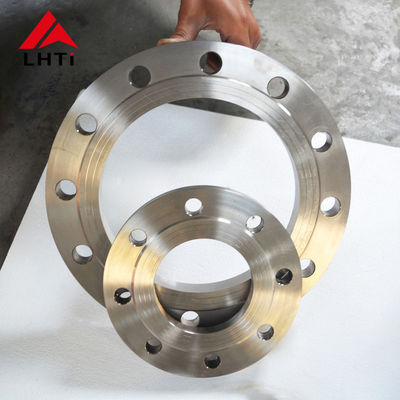

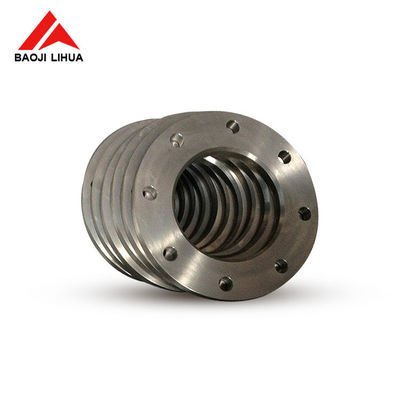

1제품 소개 DIN2502 티타늄 판 플랜지
DIN2502 티타늄 판 플랜지DIN (Deutsches Institut für Normung) 표준을 준수하는 특정 유형의 티타늄 플랜지를 의미합니다.DIN 표준은 독일의 기술 표준으로, 호환성을 보장하기 위해 다양한 산업 분야에서 사용된다., 상호 교환성 및 제품의 품질티타늄 판 플랜지파이프 시스템에서 파이프를 다른 파이프, 장비 또는 밸브에 연결하는 데 사용되는 특정 유형의 플랜지입니다.그들은 상승 된 밀폐면이없는 평평한 디자인과 다른 유형의 플랜지와 비교하여 일반적으로 두꺼운 구조로 특징입니다., 볼트 고정 및 밀폐를 위해 충분한 강도와 강도를 제공합니다.
차원: DIN 2502 티타늄 판 플랜지 차원은 DIN 사양에 준수하는 파이프 및 기타 장비와 호환성을 보장하기 위해 표준화되었습니다. 여기에는 외부 지름 (OD),볼트 원 직경, 볼트 구멍 크기와 두께는 명목 크기와 압력 등급 (PN 클래스) 에 따라 달라집니다.
압력 등급: 다양한 압력 클래스 (PN 6, PN 10, PN 16, PN 25, PN 40) 에서 사용할 수 있으며, 플랜지 설계 및 재료 특성에 따라 허용되는 최대 작업 압력을 결정합니다..
설치 중에티타늄 판 플랜지파이프 또는 장비 포트와 정렬되어 있으며 플랜지에 구멍을 뚫고 미리 설치된 볼트를 사용하여 고정됩니다.전체 얼굴 가스켓은 플랜지의 전체 표면을 덮기 위해 사용되며 시스템 작동 중 밀폐를 보장하고 누출을 방지합니다..
2DIN 2502 티타늄 판 플랜지 등급
2등급과 5등급의 티타늄은 모두 각기 다른 장점을 가지고 있으며, 강도, 부식 저항성 및 기타 기계적 특성에 대한 특정 응용 요구 사항에 따라 선택됩니다.
3.DIN2502 PN16 티타늄 판 플랜지 사양
| 이름용 파이프 크기 | 직경 | 플랜지 다이아 | 플랜지 아이디 | 플랜지 | 볼트 서클의 다이아 | 제1호 | 볼트 구멍 도표 | 무게 |
|---|---|---|---|---|---|---|---|---|
| DN | 파이프 | D | D5 | B | K | 구멍 | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4티타늄 판 플랜지 표준
AFNOR NF E29-200-1: 티타늄 플랜지를 포함한 플랜지를 위한 프랑스 표준
ASME ANSI B165: 미국 기계공학회 (ASME) 의 파이프 플랜지 및 플랜지 피팅에 관한 표준. 북미 및 국제적으로 사용되는 티타늄 플랜지를 포함합니다.
AWWA C207: 미국 수공업 협회 (AWWA) 표준, 수공업 용 철강 파이프 플랜지, 수처리 용도로 사용되는 티타늄 플랜지 등.
BS1560, BS 4504, BS 10: 티타늄 재료를 포함한 파이프 플랜지 및 볼팅에 대한 영국 표준.
ISO7005-1: 티타늄 플랜지를 포함한 금속 플랜지를 위한 국제 표준화 기구 (ISO) 표준
MSS SP 44: 강철 파이프 라인 플랜지에 대한 밸브 및 피팅 산업 표준의 제조업자 표준화 협회 (MSS). 티타늄 플랜지를 포함합니다.
AS2129: 티타늄 플랜지를 포함한 플랜지를 위한 호주 표준
CSA Z245.12: 티타늄 재료를 포함한 철강 파이프 플랜지에 대한 캐나다 표준
DIN2573, DIN2576, DIN2501, DIN2502: 티타늄 플랜지의 다양한 종류와 크기를 다루는 플랜지의 독일 표준 (DIN).
EN1092-1, EN1759-1: 티타늄 플랜지를 포함한 플랜지를 위한 유럽 표준 (EN)
JIS B2220: 티타늄 플랜지를 포함한 철강 파이프 플랜지에 대한 일본 산업 표준 (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: 티타늄 재료를 포함한 파이프 플랜지에 대한 이탈리아 표준 (UNI).
5DIN 2502 티타늄 판 플랜지 응용
