제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LH-Ti
인증: ISO9001, TUV etc.
모델 번호: LH-BL
지불과 운송 용어
최소 주문 수량: 1개
가격: US dollar $30/pc--US dollar $80/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PC
제품 이름: |
Ansi 티타늄 맹인플랜지 |
표준: |
ANSI B16.5 |
소재: |
Gr2, Gr7, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 프로게드와 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
제품 이름: |
Ansi 티타늄 맹인플랜지 |
표준: |
ANSI B16.5 |
소재: |
Gr2, Gr7, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 프로게드와 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
Gr1 Gr2 티타늄 플랜지 ANSI B16.5 ASME B16.5 티타늄 50mm
티타늄 플랜지 (Titanium flange) 는 비철화 티타늄 또는 티타늄 합금으로 만든 부품으로 파이프와 파이프를 서로 연결하고 파이프 끝으로 연결합니다. 그것은 주사, 스레드 또는 용접 될 수 있습니다.플랜지 연결은 플랜지 쌍으로 구성됩니다, 밀착제 및 여러 볼트 및 견과류. 밀착제는 두 플랜지의 밀착 표면 사이에 배치됩니다. 견과류를 단단히 마친 후,특정 값에 도달 한 후 밀폐 표면의 특이 압력이 변형됩니다., 그리고 봉쇄 표면의 불규칙한 부분은 채워질 것입니다. 연결이 단단하고 누출되지 않도록. 일반적인 등급: TA0 TA1, TA2, TA3, TA9, TA10, TC4, 등
소재:Gr1, Gr2, Gr5, Gr7, Gr12
표준:ANSI B165, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
크기:1/2~30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
압력급:PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 하지만 PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB
밀폐면:RF, FF, TG, RJ 등
기술:도장 및 CNC 가공
검사:UT%, PT%
인증서:ISO9001, TUV 등
| 화학요건 | |||||||||||
| N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 | 티 | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 발 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 발 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 30.5~4.5 | / | / | / | 발 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12~0.25 | / | / | 발 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 00.2~0.4 | 00.6~0.9 | 발 |
| 튼튼성 요구 사항 | |||||
| 등급 | 당기장 (min) | 연출 강도 ((mm) | 연장 (%) | ||
| KSI | MPa | Ksi | MPa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |

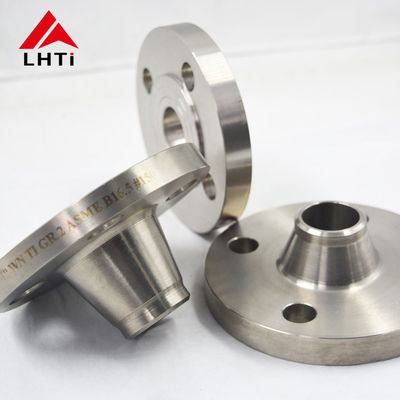

제품 사진:
