| 브랜드 이름: | LHTi |
| 모델 번호: | 그럼 플랜지처리되세요 |
| 모크: | 5 |
| 가격: | USD$25/pcs--USD$80/pcs |
| 공급 능력: | 달 당 5000 PC |
티타늄 플랜지 RF Ø2 " 300# 위의 Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO 하락
플랜지 위의 티타늄 하락은 넓게 석유, 석유와 가스, 발전, 벌크 액 교통, 화학, 약품, 펄프와 종이, 섬유와 다른 산업에서 사용됩니다. 우리의 티타늄 플랜지의 모두는 국제 표준에 따라 제조됩니다. 티타늄 플랜지는 그들이 출하 동안 손상되지 않는다는 것을 보증하기 위해 싸여집니다. 수출을 위해, 표준 수출 패키징은 합판 박스에서 행해집니다. 모든 티타늄 플랜지는 등급, 어떤 다량, 규모, 학위와 우리의 상표와 함께 표시되지는 않습니다. 우리는 또한 티타늄 플랜지에 주문 제작된 마킹을 받아들입니다.
ANSI B16.5 티타늄은 플랜지를 밟고 미끄러져 넘어집니다
상품 이름 : 티타늄은 그렇게 플랜지처리됩니다
표준 : ANSI / ASME B16.5
재료 : Gr1 Gr2 Gr5 Gr7 Gr12
애플리케이션 : 화학 산업
밀봉면 : RF, FF, TG, RJ 기타 등등.
분류하세요 : 1/2 ~80 (DN10~3600)
압력 : 150#-2500#
서피스 : 닦습니다
기술 : 기계화된 안출되고 CNC
점검 : UT% PT%
증명하세요 : TUV 기타 등등인 ISO9001.
MOQ :1PC
| ANSI B16.5 티타늄은 플랜지 클래스 150을 밟고 미끄러져 넘어집니다 | |||||||||
| Nom. 관경 | 플랜지 Dia. | 플랜지 두께 | 허브 Dia. 기본적으로 | 부낸표면 Dia. | 구멍의 번호 | Dia. 볼트의 | Dia. 볼트엔의 | Dia를 지녔습니다. | 허브를 통한 길이 |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI 비 16.5 티타늄은 플랜지 더 클래스 300을 밟고 미끄러져 넘어집니다 | |||||||||
| Nom. 관경 | 플랜지 Dia. | 플랜지 두께 | 허브 Dia. 기본적으로 | 부낸표면 Dia. | 구멍의 번호 | Dia. 볼트의 | Dia. 볼트엔의 | Dia를 지녔습니다. | 허브를 통한 길이 |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

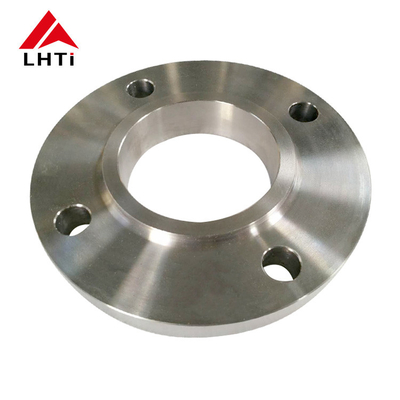

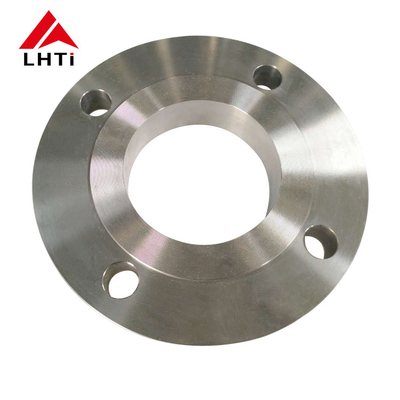

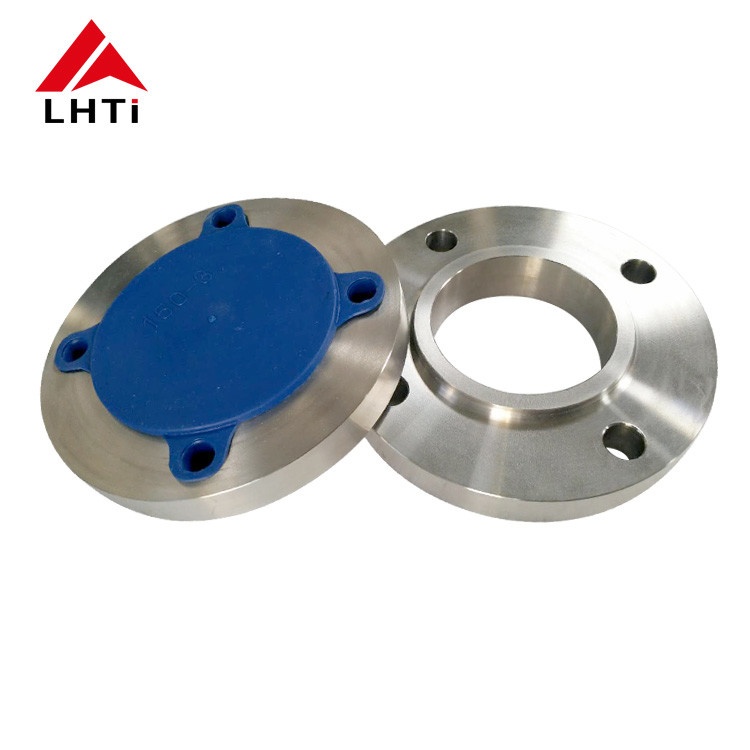

ANSI B16.5 티타늄의 상세한 이미지는 플랜지를 밟고 미끄러져 넘어집니다

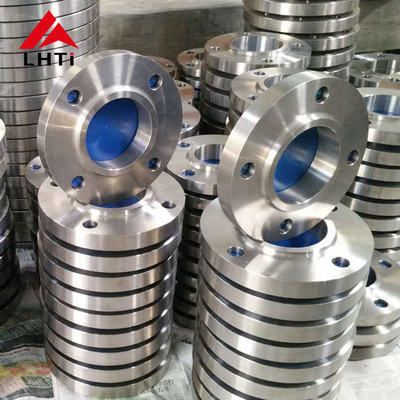

티타늄 플랜지의 패키지
