제품 상세정보
원래 장소: 중국
브랜드 이름: LHTi
인증: ISO9001-2015
모델 번호: 튜브
지불과 운송 용어
최소 주문 수량: 100 킬로그램
가격: $20--$29/pcs
포장 세부 사항: 스펀지 랩 또는 플라스틱 가방 내부, 외부로서의 합판 상자,
배달 시간: 15 평일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 한달에 5Ton
등급: |
Gr12 |
외경: |
OD25.4mm OD32mm |
재료: |
Ti-0.3Mo-0.8 Ni |
표준: |
ASTM B338 |
길이: |
12000 밀리미터를 최대한으로 쓰세요 |
외경: |
9.52 mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm 기타 등등. |
벽 두께 :: |
0.5-3.0mm |
타입: |
이음새가 없는 월드드 / |
애플리케이션: |
열교환기, 화학 산업 등. |
기술: |
굴려집니다 |
MOQ: |
100 킬로그램 |
등급: |
Gr12 |
외경: |
OD25.4mm OD32mm |
재료: |
Ti-0.3Mo-0.8 Ni |
표준: |
ASTM B338 |
길이: |
12000 밀리미터를 최대한으로 쓰세요 |
외경: |
9.52 mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm 기타 등등. |
벽 두께 :: |
0.5-3.0mm |
타입: |
이음새가 없는 월드드 / |
애플리케이션: |
열교환기, 화학 산업 등. |
기술: |
굴려집니다 |
MOQ: |
100 킬로그램 |
열 교환기 튜브 OD25.4mm OD19.05mm ASTM B338 티타늄관
1.티타늄 튜브 기술적 요구
이음새가 없는 ASTM B338과 용접된 티타늄과 티타늄은 콘덴서와 열교환기를 위한 관을 합금합니다
ASTM B338은 표면 복수기와 증발기와 열교환기를 위한 이음새가 없고 용접된 티타늄 합금 튜브 중 28 학년을 커버합니다.
| 표준 | ASTM B338, ASME SB338 |
| 보통 등급 | 1등급 등급 2 |
| 외경 | 12.7 밀리미터 15 밀리미터 17 밀리미터 19 밀리미터 25.4 밀리미터 31 밀리미터 기타 등등. |
| 벽 두께 | 0.9 mm/1.0mm/1.2mm/1.5mm |
| 길이 | 3000 - 6000 밀리미터 또는 다른 경제적 길이 |
| 마무리 | (단련된 닦은, AP통신 & 소금에 절인), BA (헤드라이트 & 어닐링된), MF |
| 형식 | 곧은 티타늄관, 코일 티타늄 튜브 |
| 타입 | 용접된 이음새가 없는, 전기 저항 용접법, 전기 용융 용접이 만들었습니다 |
| 마지막 | 밟히는 평범한 단부, 경사진 단부 |
| 마킹 | 표준, 등급, OD, 두께, 길이, 아니오 가열됩니다. (또는 고객의 요구에. 따라서) |
| 애플리케이션 | 오일관, 가스관, 유체 튜브, 보일러와 열교환기 |
| 부가 가치 서비스 |
요구되는 크기 & 키, 니스 (전기도금한 것 & 상용)에 따라서 끌기 & 확장은 단련하고 소금물에 절였습니다 구부러지면서, Etc를 기계화하기. |
| 시험 성적 증명서 | 공장 시험 성적 증명서 EN 10204/3.1, TPI 보도, EN10204/3.2 |
2.열 교환기 튜브 적용
화학조성 (Wt%)
| 어떤 ASTM. | Fe 최대 | 오우 최대 | N막스 | Ｃ 최대 | Ｈ 최대 | Pd | Al | 기본 어셈블리 언어 |
| 1등급 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Ti |
| 등급 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Ti |
물성 (민)
| ASTM 등급 | 합금 조성 | 인장 강도 | 항복 강도 | 신장 분 % | ||
| 크시 | Mpa | 크시 | Mpa | |||
| 1등급 | 순수한 Ti (순수한) 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| 등급 2 | 순수한 Ti (순수한) 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
티타늄은 품질 검사를 관을 답니다 :
UT, PT, 하이드로드태틱 실험, 에디 전류 검사, 화학조성 조사, 다이멘션 조사,
인장 검사, X선검사, 두께 점검, PMI 점검
티타늄관 / 티타늄 튜브는 열교환기에 사용했습니다 :
3.티타늄 합금 파이프 상술
| 등급 | N(%) | C(%) | H(%) | Fe(%) | O(%) | Ti | 다른, 최대 |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | 기본 어셈블리 언어 | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | 기본 어셈블리 언어 | ≤0.4 |
| 등급 | 장력 힘(분) | 수율 힘 (0.2% 벌충)) | Elongation(%) | ||||
| 크시 | MPa | 민 | 맥스 | ||||
| 크시 | Mpa | 크시 | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| 상품 이름 | 열 교환기 튜브 티타늄 튜브 /pipe |
| 재료 | 티타늄(Gr2) |
| 증명서 | ISO9001 :2015년, TUV, EN10204.3.1 |
| 표준 | ASTM B338 |
| 사이즈 |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm 또는 고객의 요구조건을 부합시키기. |
| 기교 | 굴려집니다 |
| 상태 | 어닐링된(M) |
| 타입 |
이음새가 없는 티타늄은 열교환기를 위해 지하철을 타며, 자동차를 위해 티타늄 배기관, 티타늄 코일관 용접된 티타늄 튜브, |
| 애플리케이션 |
1)발전소와 화학 공장 2)자동차 성분 3)스포츠 4)바다물 부식 |
| 서피스 |
애시드 피클링, CNC 선반 표면. |
4.티타늄 튜브 생산 과정

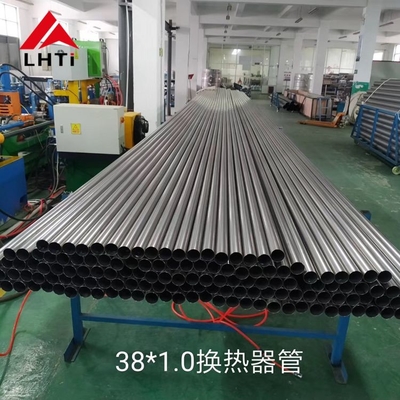

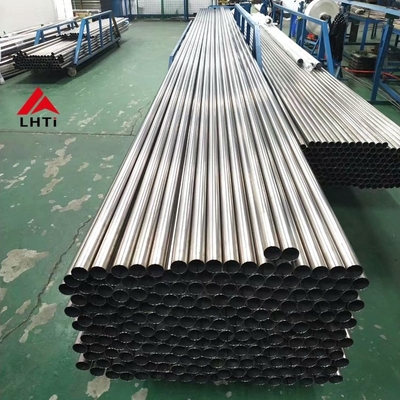

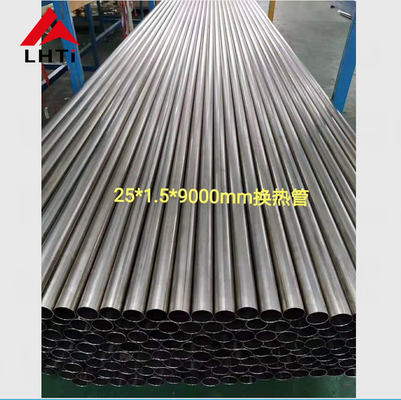

5.워크샵에서 세부 사항 그림
|
재료 등급 |
상태 | 처리 | OD(MM) | 벽 두께(MM) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
어닐링됩니다 (M) |
추운 채 회전시킵니다 | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― |
| >15-20 | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >20-30 | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >30-40 | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >40-50 | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ― | ― | ― | ||||
| >50-60 | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ― | ― | |||
| >60-80 | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 용접됩니다 | 16 | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | ― | ||
| 19 | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | |||
| 31,32,33 | ― | ― | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| 38 | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― | ― | |||
| 50 | ― | ― | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ― | |||
| 63 | ― | ― | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ― | |||
| 굴려진 월드드 | 6-10 | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | ||
| >10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | |||
| >15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| >20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| >25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| 기록 : ○는 생산될 수 있는 상술을 보여줍니다 | |||||||||||||||
ASTM B338 티타늄 튜브
다음을 사용했습니다열교환기, 콘덴서와 다양한 압력 용기
벽 두께 :0.5 밀리미터 내지 4.5 밀리미터
길이 :9000 밀리미터에 대한 3000 밀리미터 /6000mm과 롱거
외부 직경 :10 밀리미터 내지 114 밀리미터
벽 두께 허용한도 : +/- 10%
길이 허용 오차 : +3.2mm
6. ASME SB388 테스트로서의 아래
우리는 이음새가 없는 Ti를 위한 다음과 같은 핵실험과 용접관을 제공합니다
| 화학조성 | 영상은 면밀히 살핍니다 | 초음파 시험 | 현재 테스트 |
| 평탄화 테스트 | 평탄화 테스트 | 기체시험 | 수압시험 |
| 장력입니다 | 생산량 | 견고성 | 신장 |
7. 티타늄 합금 튜브 공급자와 연락하여 주세요
