제품 상세정보
원래 장소: 중국
브랜드 이름: LHTi
인증: ISO9001-2015
모델 번호: 튜브
지불과 운송 용어
최소 주문 수량: 100KG
가격: $20--$29/pcs
포장 세부 사항: 스펀지 랩 또는 플라스틱 가방 내부, 외부로서의 합판 상자,
배달 시간: 15 평일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5 톤
등급: |
GR2 |
외경: |
OD25.4mm OD32mm |
애플리케이션: |
산업적이고 화학적입니다 |
재료: |
GR1.GR2 |
표준: |
ASTM B338 |
길이: |
맥스 12000 밀리미터 |
외경: |
9.52 mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm 기타 등등. |
벽 두께 :: |
0.5-3.0mm |
타입: |
이음새가 없는 용접된 / |
등급: |
GR2 |
외경: |
OD25.4mm OD32mm |
애플리케이션: |
산업적이고 화학적입니다 |
재료: |
GR1.GR2 |
표준: |
ASTM B338 |
길이: |
맥스 12000 밀리미터 |
외경: |
9.52 mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm 기타 등등. |
벽 두께 :: |
0.5-3.0mm |
타입: |
이음새가 없는 용접된 / |

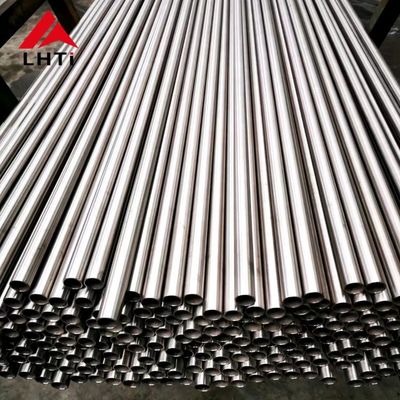

열 교환기 튜브 OD25.4mm OD19.05mm ASTM B338 티타늄관
1.티타늄 튜브 기술적 요구
| 1. | | 소재 설명 | 티타늄 인발관 |
| 2. | 재료시방서 | (이음새가 없는) SB 338 Gr 2 - 재료는 ASME Sec LL 부분-B 판에 따라서 요구조건을 따를 것입니다 - 2021년. |
| 3. | | 제조 절차 | 재료시방서에 따라서. |
| 4. | 전달 조건 | 앤은 에아레드. |
| 5. | 사이즈 & 양 | 팀 발주서에 따라서. |
| 6. | | Dimension$ | 팀 발주서에 따라서. |
| 7. | 허용한도 | 재료 / 제품 사양에 따라서. |
| 8. | 체르티파이카티오 엔 | 물질 시험 증명서는 EN 10204 종류 3.1에 있을 것입니다 |
| 9. | 지나서 점검 | TPIA. |
| 10. | 조건 | 모든 화학조성은 재료시방서에 따라서 있을 것입니다. 게다가 제품 분석은 실행되고 보고됩니다. |
| 11. | 기계적 시험 | 재료시방서에 따라서 모든 기계 시험은 수행될 것입니다. |
| 12. | 열처리 레퀴레메 내셔널 트러스트 | 1. 스텔라디안에서 언급된 전달 조건에 따라서 흐니시드 제품. 위쪽에 4 번. |
| 13. | NDE와 추가시험 | 1. 하이드로 테스트 수압 시험은 재료시방서에 따라서 실행될 것입니다. 식수는 하이드로 테스트를 위해 사용될 것입니다. 2. 와류 시험은 재료시방서에 따라서 실행될 것입니다. 3. 재료시방서에 따라서 초음파 검사. |
| 14. | 제품 마킹 | 재료시방서에 따라서. |

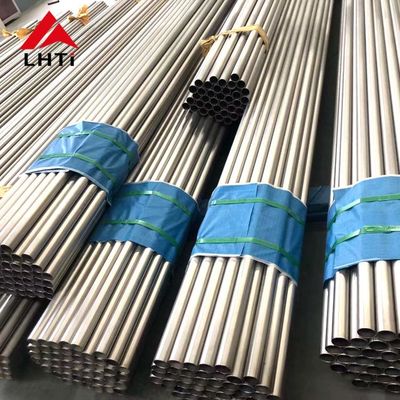

| 15. | 패키징 지시 | 정식으로 공장 (그리고 조사 당국)에 의해 깨끗이 된 튜브는 부식에 대해서 보호될 것이고, 교통, 취급 & 저장 동안 피해를 피하기 위해 적당히 싸여질 것입니다. |
| 16. | 보수용접 | 허용됩니다. |
| 17. | 용도 | 자재는 ASME 부문 VIII, 분할 1, 판 2021년에 따라서 설계된 장비에 사용하도록 의도됩니다. |
2.열 교환기 튜브 적용
3.티타늄 합금 파이프 상술
| 등급 | N(%) | C(%) | H(%) | Fe(%) | O(%) | Ti | 다른, 최대 |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | 기본 어셈블리 언어 | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | 기본 어셈블리 언어 | ≤0.4 |
| 등급 | 장력 힘(분) | 수율 힘 (0.2% 벌충)) | Elongation(%) | ||||
| 크시 | MPa | 민 | 맥스 | ||||
| 크시 | Mpa | 크시 | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| 상품 이름 | 열 교환기 튜브 티타늄 튜브 /pipe |
| 재료 | 티타늄(Gr2) |
| 증명서 | ISO9001 :2015년, TUV, EN10204.3.1 |
| 표준 | ASTM B338 |
| 사이즈 |

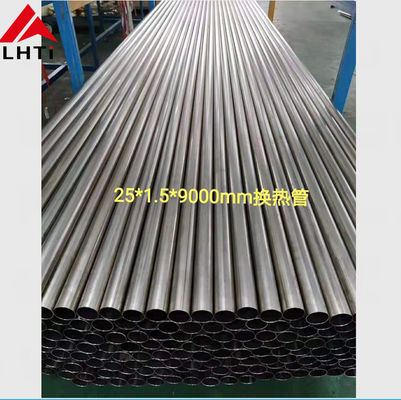

OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm 또는 고객의 요구조건을 부합시키기. |
| 기교 | 굴려집니다 |
| 상태 | 어닐링된(M) |
| 타입 |
이음새가 없는 티타늄은 열교환기를 위해 지하철을 타며, 자동차를 위해 티타늄 배기관, 티타늄 코일관 용접된 티타늄 튜브, |
| 애플리케이션 |
1)발전소와 화학 공장 2)자동차 성분 3)스포츠 4)바다물 부식 |
| 서피스 |
애시드 피클링, CNC 선반 표면. |
4.티타늄 튜브 생산 과정
5.워크샵에서 세부 사항 그림
|
재료 등급 |
상태 | 처리 | OD(MM) | 벽 두께(MM) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
어닐링됩니다 (M) |
추운 채 회전시킵니다 | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― |
| >15-20 | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >20-30 | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >30-40 | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ― | ― | ― | ― | |||
| >40-50 | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ― | ― | ― | ||||
| >50-60 | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ― | ― | |||
| >60-80 | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 용접됩니다 | 16 | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | ― | ||
| 19 | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | |||
| 31,32,33 | ― | ― | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| 38 | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― | ― | |||
| 50 | ― | ― | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ― | |||
| 63 | ― | ― | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ― | |||
| 굴려진 월드드 | 6-10 | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | ― | ||
| >10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | ― | |||
| >15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| >20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| >25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ― | ― | ― | ― | ― | |||
| 기록 : ○는 생산될 수 있는 상술을 보여줍니다 | |||||||||||||||
ASTM B338 티타늄 튜브
다음을 사용했습니다열교환기, 콘덴서와 다양한 압력 용기
벽 두께 :0.5 밀리미터 내지 4.5 밀리미터
길이 :9000 밀리미터에 대한 3000 밀리미터 /6000mm과 롱거
외부 직경 :10 밀리미터 내지 114 밀리미터
벽 두께 허용한도 : +/- 10%
길이 허용 오차 : +3.2mm
6. ASME SB388 테스트로서의 아래
우리는 이음새가 없는 Ti를 위한 다음과 같은 핵실험과 용접관을 제공합니다
| 화학조성 | 영상은 면밀히 살핍니다 | 초음파 시험 | 현재 테스트 |
| 평탄화 테스트 | 평탄화 테스트 | 기체시험 | 수압시험 |
| 장력입니다 | 생산량 | 견고성 | 신장 |
7. 티타늄 합금 튜브 공급자와 연락하여 주세요
