제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-SO
지불과 운송 용어
최소 주문 수량: 5개 부분
가격: US dollar $25/pc--US dollar $85/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PC
제품 이름: |
티타늄 SO 플랜지 |
표준: |
ANSI / ASME B165 |
소재: |
Gr2, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
1/2'~80' ((DN10~3600) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
제품 이름: |
티타늄 SO 플랜지 |
표준: |
ANSI / ASME B165 |
소재: |
Gr2, Gr12 |
적용: |
화학 산업 |
밀봉면: |
RF |
크기: |
1/2'~80' ((DN10~3600) |
압력: |
150#-2500# |
표면: |
닦습니다 |
기술: |
기계화된 안출되고 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |

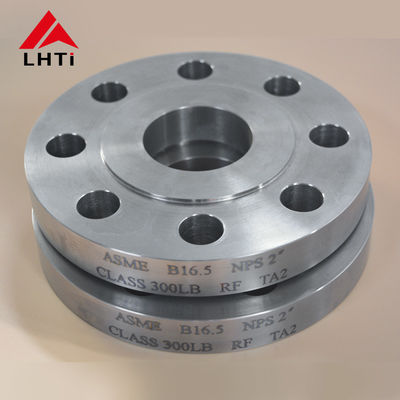

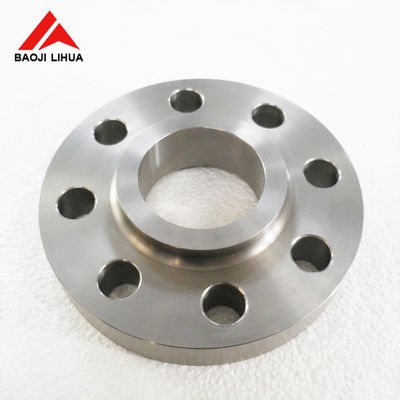

ANSI / ASME B16.5 SO RF gr2 gr12 티타늄 상승 얼굴 플랜지 슬리프
1티타늄 슬리프 온 플랜지 제품 정보
소재:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
표준:ANSI B165, ASME B16.5, EN1092-1JIS B2220, DIN2627-2628
크기:1/2'~80' ((DN10~3600)
압력급: ANSI: 150-2500급 DIN:PN6-PN250
밀폐면:RF, FF, TG, RJ 등
기술:도장 및 CNC 가공
스펙트럼
150급 티타늄 슬리프 온 플랜지 사양
150급 티타늄 슬라이드 온 플랜지 | |||||||||
롬 파이프 크기 |
플랜지 다이아 |
플랜지 두꺼운 |
허브 디아, 기지 | 키웠어 얼굴 디아 |
- 아니 의 구멍 |
다이아 의 볼트 |
볼트 서클의 다이아 | 지루함 다이아 |
길이 허브를 통해 |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 9 월 16 일 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 9 월 16 일 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 7 월 16 일 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1/9/16 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1/2 | 7 월 16 일 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1/9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 | 24.25 | 3-1/4 |
300급 티타늄 슬리프 온 플랜지 사양
300급 티타늄 슬라이드 온 플랜지 | |||||||||
롬 파이프 크기 |
플랜지 다이아 |
플랜지 두꺼운 |
허브 디아, 기지 | 키웠어 얼굴 디아 |
- 아니 의 구멍 |
다이아 의 볼트 |
볼트 서클의 다이아 | 지루함 다이아 |
길이 허브를 통해 |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2우리 회사
3티타늄 플랜지 슬리프의 상세한 이미지
(1) 원료
(2) 장비
4티타늄 플랜지
시각 테스트 (VT)
초음파 검사 (UT)
방사선 검사 (RT)
자기 입자 검사 (MT)
침투성 검사/ 염료 침투성 (PT)
에디 전류 테스트 (ET)
소음 배출 (AE)
5. 플랜지에 티타늄 슬리프의 적용
6. 티타늄 슬라이드 온 플랜지
등급 | 팽창 강도 (min) | 양력 (min) | 연장 (%) | ||
ksi | M Pa | ksi | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
