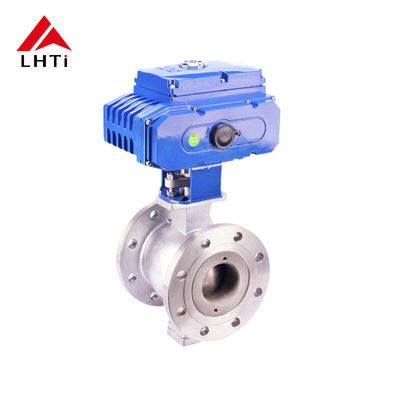

Ti 전기 V 포트 볼 밸브 티타늄 Gr5 Gr7 6 인치 볼 밸브 클래스 150 DN 15-250

전기 V 포트 볼 밸브 티타늄 Gr7 8 인치 볼 밸브 클래스 150 DN 15-250

티타늄 전기 V 포트 볼 밸브,Gr7 8인치 볼 밸브, 는 시스템 내 의 물 또는 다른 유체의 흐름을 제어 하기 위해 설계 된 전문적 인 밸브 이다.이 밸브는 특히 정확한 흐름 조절이 필요한 응용 프로그램에서 유용하며7등급 티타늄이 밸브의 주요 측면에 대한 개요와 설명은 다음과 같습니다:

티타늄 V 포트 볼 밸브의 주요 특징 및 장점

1. V-포트 설계:

   • 의V형 항구허용합니다정밀한 흐름 조절, 그것은 필요한 응용 프로그램에 이상적입니다정밀 스프로싱이 디자인은선형 및 안정적인 변조, 안정적이고 효율적인 운영을 보장합니다.

2. 부식 저항성:

   • 티타늄의 뛰어난 저항성부식다양한화학물질, 바닷물, 그리고 가혹한 환경은 밸브가 도전적인 조건에서도 시간이 지남에 따라 무결성과 성능을 유지하는 것을 보장합니다.이것은 공격적인 액체를 처리하는 산업에 매우 적합합니다.

3. 높은 강도/중량 비율:

   • 티타늄제공높은 강도/중량 비율, 밸브를 만드는견고하면서도 가벼운이 특징은 더 무거운 재료로 만든 밸브에 비해 조작, 설치 및 유지보수를 단순화합니다.

4. 온도 허용:

   • 티타늄 밸브는 견딜 수 있도록 설계되었습니다극한 온도, 둘 다 신뢰성을 보장고온그리고낮은 온도 응용 프로그램, 이 같은 산업에 필수적입니다화학 가공,전력 생산, 그리고석유 및 가스.

5. 내구성:

   • 내재적인티타늄의 견고성이 밸브가긴 사용 기간, 유지보수 빈도와 교체 필요성을 크게 줄여 전체 운영 비용을 줄입니다.

6. 생체 호환성:

   • 티타늄의 생물 호환성이 밸브를의약품그리고생명공학생물학적 물질과의 접촉이 일반적이기 때문에 민감한 과정의 무결성을 유지하는 데 필수적입니다.

7. 유지보수 용량 감소:

   • 이 때문에고성질성그리고 내구성,이 밸브는빈번한 유지보수, 이는 운영 중단 시간과 시스템 유지보수와 관련된 비용을 모두 줄입니다.

8. 원활한 동작:

   • 의정밀 공학V 포트 설계의원활한 동작, 전반적으로 개선프로세스 제어그리고 정확한 흐름 조절이 필요한 애플리케이션에 대한 신뢰할 수 있는 솔루션으로 만들 수 있습니다.

9. 다양성:

   • 이 밸브는다재다능, 산업의 광범위한 범위에 적합합니다화학 가공,석유 및 가스,전력 생산,식품 및 음료, 그리고 더 많은 것은, 높은 부식 저항과 극단적인 조건을 처리 할 수있는 능력 덕분에.

10. 강화된 안전:

• 의부식 저항성그리고고온 내성이티타늄은 운영 안전성을 향상, 특히중요한 환경위험 유체나 고압 시스템을 이용하는 경우와 같은 경우입니다.

밸브 크기를 계산하기 위한 단계

1. Cv 값을 결정합니다.

   • 의Cv (흐름 계수)그것은 특정 압력 하락에서 밸브의 흐름 용량을 나타냅니다.
   • Cv는 유체의 특성 (흐름 속도, 압력 및 유체 특성) 및 원하는 운영 조건) 에 기초한 공식을 사용하여 결정됩니다.
   • Cv의 일반적인 공식은 다음과 같습니다.

     $$Cv=Q\times \sqrt{\frac{SG}{\mathrm{\Delta }P}}$$

     어디:
     • Q흐름 속도 (GPM)
     • SG액체의 특수 중력 (물 = 1),
     • ΔP밸브 가로 압력 하락 (psi)

2. 캐비테이션 및 유체 특성:

   • 캐비테이션 검사:밸브가 압력 하락을 처리 할 수 있는지 확인소화이 점에 대한 평가는FL (유체 압력 회복 요인), 이는 밸브 설계와 유체 조건이 캐비테이션을 피할 수 있는지 여부를 결정하는 데 도움이됩니다.
   • 확장 요인:에 대해압축 유체(가스) 를 계산압력 감소 비율 인자그 변화의유체 밀도그리고 그것은 밸브를 통과합니다.

3. 명목 밸브 크기를 선택:

   • Cv 값이 계산되면 그것을 사용하여정형 밸브 크기:
     • 에 대해V 포트 볼 밸브, 밸브를 선택 하 여20%에서 80%항구 열기.
     • 에 대해둥근 항구 공 밸브, Cv를 제공하는 밸브를 선택30% ~ 80%항구 열기.
   • 상담자기소개서제조업체가 계산한 Cv를 적절한 밸브 크기와 일치하도록 제공해야 합니다.

4. 밸브 종류 및 재료:

   • 선택밸브 유형(발자, 가닥, 또는 용접) 귀하의 파이프 시스템 및 설치 요구 사항에 따라.
   • 그 이후로아세트산가용되는 재료들을 선택합니다.티타늄또는스테인리스 스틸플루이드 및 환경 조건과 호환성을 보장하는 밸브 구조
   • 에 대해V 포트 볼 밸브, 고려RTFE (강강 테플론)밸브 좌석, 그들이 제공하는우수한 화학 저항성그리고 믿을 수 있는 밀봉을 제공합니다.

5. 액추에이터 선택

   • 적절한 것을 선택가동기(전기, 공기 또는 수압) 밸브 유형 및 시스템의 운영 요구 사항에 따라
   • 고려 해야 할 주요 요인:
     • 토크 또는 추진량 요구 사항액추에이터가 밸브를 올바르게 작동하도록
     • 통제 메커니즘(동전 또는 변조) 를 사용하여 시스템 요구 사항에 맞출 수 있습니다.
     • 에 대한 호환성자동화 시스템원격 제어나 모니터링에 필요한 경우

제품 기술 사양:

티타늄 전기 V 포트 볼 밸브의 응용:

• 물 처리 시설: 처리된 물의 흐름 속도를 관리합니다.
• 물 분배: 시스템 압력을 유지하면서 효율적인 물 공급을 보장합니다.
• 화학 가공: 물 공급은 식식 화학 물질을 취급하는 것을 포함합니다.
• 냉각 시스템: 물 흐름 조절이 작동 온도를 유지하기 위해 매우 중요한 대형 산업 시설에서.
