| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 플랜지 |
| 모크: | 100개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 달 당 100-200 톤/톤 |
EN 1092-1 티타늄 플랜지 PN5-PN25 Gr2 Gr5
EN 1092-1 타입 01은 유럽 시스템의 평판 플랜지로, 평평한 디스크 형태이며 구멍이 뚫리고 볼트 구멍이 가공되어 파이프에 두 개의 필렛 용접으로 용접됩니다. DIN이 아닌 EN 규격을 따르는 구매자는 배관 등급, 개스킷 스케줄 및 볼트 목록이 이미 해당 규격에 맞춰져 있기 때문에 이 정확한 명칭이 필요합니다. 압력 등급은 작동 압력이 아닌 클래스이며, 이를 올바르게 읽는 것이 현장 검사를 통과할 플랜지를 선택하는 첫 번째 단계입니다.
PN은 클래스이지 압력이 아닙니다.
PN25 플랜지는 단순히 25 bar로 등급이 매겨진 것이 아닙니다. 허용 압력은 온도가 상승함에 따라 EN 1092-1의 재질 그룹 등급표를 따라 감소하며, 개스킷 유형과 면에도 따라 달라집니다. 상온에서 티타늄 PN16 플랜지는 16 bar 이상을 견딜 수 있지만, 200°C에서는 허용 압력이 눈에 띄게 감소합니다. 따뜻한 부식성 라인의 경우, 설계 온도에서 등급표를 확인해야 하며, 20°C가 아닌 설계 온도에서 개스킷을 선택하고 면과 볼팅에 맞춰야 합니다.
압력 클래스 및 시험 압력
| PN 클래스 | 수압 시험 | 일반적인 용도 |
| PN5 | 7.5 bar | 저압수, 배수, 환기 라인 |
| PN10 | 15 bar | 냉각수, 브라인, 화학 물질 이송 |
| PN16 | 24 bar | 일반 화학 공정 배관 |
| PN25 | 37.5 bar | 고압 공정, 펌프 토출 |
면 및 개스킷
두 가지 면 유형이 생산됩니다: EN 1514-1의 부드러운 전체 면 개스킷용 평면, 나선형 또는 흑연 개스킷용 돌출 면. 티타늄은 볼트를 조일 때 주철이 깨지기 때문에 돌출 면 주철 플랜지와 평면 스페이서 없이 결합할 수 없습니다. 연결 플랜지가 강철 또는 스테인리스강인 경우, 절연 개스킷 세트와 슬리브 및 와셔는 볼트의 전기화학적 부식을 방지하며, 이는 습식 서비스에서 티타늄과 강철 접합부의 일반적인 고장 모드입니다.
부식성 서비스 참고 사항
2등급은 보호 없이 해수, 차아염소산나트륨, 염소화 냉각수 및 대부분의 산화성 산을 처리합니다. 5등급은 플랜지가 고압 화학 주입 스키드와 같이 컴팩트하고 강해야 하는 경우 지정되며, 순수 등급보다 더 날카로운 면 마감을 기계 가공합니다. 팔라듐이 0.12~0.25% 함유된 7등급은 환원성 산 및 2등급이 피팅될 수 있는 뜨거운 염화물 흐름에 사용됩니다. 세 가지 등급 모두 주변 장비의 자기장에 영향을 받지 않으며, 모두 영하의 온도에서도 연성을 유지합니다.
치수 제어 및 배송
플랜지는 주문된 DN 및 PN에 대해 EN 1092-1 치수 표에 따라 기계 가공되고, 미터법 볼트 패턴에 따라 구멍이 뚫리며, 명칭, 등급 및 열 번호가 표시됩니다. 크기는 DN10부터 DN600까지이며, PN10 및 PN16 치수는 재고가 있고 PN5 및 PN25는 주문 제작됩니다. 각 로트는 치수 보고서와 EN 10204 3.1 인증서와 함께 배송되며, 운송 중 개스킷 표면을 보호하기 위해 플랜지 면이 서로 마주보도록 합판 케이스에 포장됩니다.

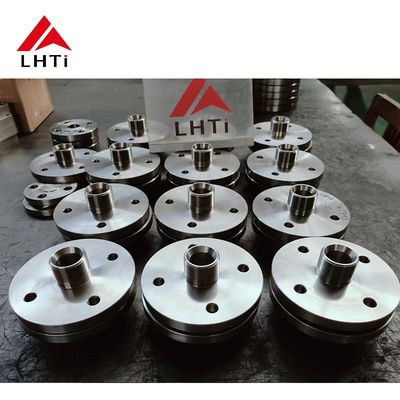

제품 이미지
