| 브랜드 이름: | LHTi |
| 모델 번호: | 티타늄 로드 |
| 모크: | 200개 부분 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,D/A,D/P,T/T |
| 공급 능력: | 달 당 100-200 톤/톤 |
Gr2 티타늄 바 ASTM B265 가벼운 디자인
무게는 모든 곳에서 운반, 가속 또는 들어 올려야 하는 비용입니다. ASTM B265에 Gr2 티타늄 둥근 바는 강철의 7.85와 구리 합금의 약 8.9에 비해 4.51 g/cm3의 밀도를 가지고 있습니다.따라서 이 물질로 만든 부품은 철강의 동일한 부품보다 약 43% 가량 가볍습니다.이 막대기는 연금 상태에서 3mm에서 200mm의 지름으로 이루어져 있으며 이 페이지에서는 절약이 어디에서 왔는지 아닌지를 설명합니다.
밀도 차이 의 가치
이 표는 같은 용도로 일반적으로 사용되는 재료에 걸쳐 1미터 길이의 20mm 둥근 막대기의 질량을 비교합니다. 그림은 단순한 기하학입니다. 가로 가로 세로 × 밀도.절약은 비례합니다., 그래서 6mm 고정 빈과 150mm 샤프에 적용됩니다.
| 소재 | 밀도 g/cm3 | 무게 20mm 바 kg/m | Gr2에 대한 무게 |
|---|---|---|---|
| Gr2 티타늄 | 4.51 | 1.42 | 100% |
| Gr5 티타늄 | 4.43 | 1.39 | 98% |
| 탄소 강철 | 7.85 | 2.47 | 174% |
| 316 스테인리스 스틸 | 8.00 | 2.51 | 177% |
| 구리 니켈 | 8.90 | 2.80 | 197% |
| 알루미늄 6061 | 2.70 | 0.85 | 60% |
가벼운 것 은 자동 으로 더 딱딱 한 것 을 의미 하지 않는다
Gr2의 탄력 모듈은 약 105 GPa이며 강철의 절반에 가깝습니다. 따라서 같은 지름의 바는 같은 부하로 약 두 배 이상 기울습니다.그리고 같은 지름의 샤프트는 굽기 및 톱션 경직성이 낮습니다.일반적인 답은 기울기가 허용 될 때까지 지름을 늘리는 것입니다. 티타늄은 부피 단위 당 43% 가볍기 때문에 더 큰 티타늄 구간은 여전히 강철 구간보다 가볍습니다.비교 표는 디자이너가 거래하기 위해 필요한 숫자를 보여줍니다..
| 재산 | Gr2 티타늄 | 구조용 철강 | 디자인에 미치는 영향 |
|---|---|---|---|
| 밀도 | 4.51g/cm3 | 7.85g/cm3 | 같은 부분의 질량은 43% 감소합니다. |
| 당기력 | 345 MPa 분 | 400 MPa | 비교할 수 있기 때문에 힘은 거의 한계가 아닙니다. |
| 양력 강도 | 275 MPa 분 | 235~355MPa | 대신 하위 모듈로 설계 |
| 탄력 모듈 | 105 GPa | 200GPa | 기울기는 같은 절단에서 대략 두 배로 증가합니다 |
| 열 확장 | 8.6 x 10-6 K당 | 12 x 10-6 K당 | 열 사이클에서 움직임이 줄어들기 |
| 부식 용량 | 필요없어요 | 흔히 1.5~3mm | 더 얇은 벽, 더 많은 무게 절약 |
체중 절감 이 증대 되는 곳
보통 세 가지 효과 는 기본 밀도 이점 을 더 한다. 첫째, 티타늄 은 부식 이 허용 되는 것 이 필요 하지 않기 때문 에, 습기 또는 해상 부품 은 강철 에 해당 하는 것 보다 더 얇은 벽 으로 설계 될 수 있다.두 번째, 더 낮은 질량은 더 낮은 관성을 의미합니다. 이것은 회전 또는 교차 부품을 가속시키는 데 필요한 토크와 전력을 줄이고 정지 시간을 단축합니다. 셋째, 지원합니다.브래킷과 리프팅 기어는 부품 자체가 가벼워지면 모두 작아집니다.그리고 이차적인 절약은 종종 첫 번째만큼 큰 것입니다.
Gr2가 올바른 선택일 때
Gr2는 99.2%의 티타늄, 0.25%의 최대 산소, 0.3%의 최대 철분으로 상업적으로 순수한 티타늄입니다.히포클로리트 또는 희석된 산화산, 왜냐하면 그 등급은 코팅이나 카토드 보호 없이 그 매체에 저항하기 때문입니다. 그것은 아르곤 아래 표준 TIG 연습과 용접되어 쉽게 형성됩니다. 이는 제조 된 브래킷과 프레임에 적합합니다.같은 무게에서 더 많은 힘이 필요한 경우, Gr5는 다음 단계이며, 최대 형성성이 필요한 경우 Gr1입니다.
공급 조건 및 검사
막대기는 반열, 냉면 또는 밀러로 공급되며, 밀러 스톡에서 지름 허용량은 0.005mm까지이며 경도는 HV200 정도입니다. 각 열은 긴장 상태에서 테스트되고 화학 물질을 검사합니다.압력 또는 리프팅 구성 요소로 가공 될 바에 대한 초음파 검사 요청에 사용할 수 있습니다인증서는 열 수, 상태 및 측정 값을보고하여 무게 계산이 특정 팩에 연결 될 수 있습니다.
주문 및 포장
지름, 길이, 상태, 허용량 및 표준에 따라 표기, 예를 들어 30 mm Gr2 ASTM B265 반열, 땅 h9, 3000 mm. 막대는 완성도를 보호하기 위해 분리기가있는 접착판 케이스에 포장됩니다.등급으로 표시, 열 번호와 크기를, 그리고 공장 인증서와 함께 배송.

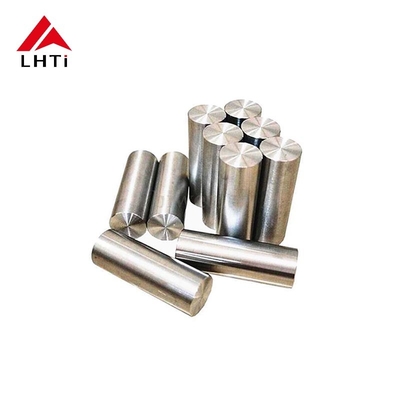

제품 이미지
