티타늄 로드 Gr1 Gr2 Gr5 등급 선택 가이드
1등급, 2등급 및 5등급은 대부분의 산업 및 의료 문의를 다루는 세 가지 티타늄 로드 등급이며, 이들 간의 차이는 비밀 공식이 아닙니다. 세 가지 모두 동일한 금속입니다. 변하는 것은 남아있는 산소와 철이며, 5등급의 경우 알루미늄과 바나듐이 추가됩니다. 산소는 강도를 높이고 연성을 낮추므로 등급 번호는 실제로 부품이 얼마나 많은 강도를 필요로 하고 얼마나 많은 성형을 견뎌야 하는지에 대한 진술입니다. 이 로드는 직경 1mm에서 100mm까지, 연마 또는 연삭, 풀림 처리, 약 HV200 경도로 공급됩니다.
세 가지 등급 간의 실제 변화
이 표는 바에 대한 ASTM B265 및 로드에 대한 ASTM B348에 대해 일반적으로 인증되는 최소값을 제공합니다. 사다리처럼 읽으십시오. 강도가 한 단계 올라갈 때마다 신장이 줄어들고, 신장은 부품이 균열 없이 구부러지거나, 스웨이징되거나, 확장될 수 있도록 합니다.
| 등급 | 산소 최대 | 인장 최소 | 항복 최소 | 신장 | 일반적인 첫 번째 선택 |
|---|---|---|---|---|---|
| Gr1 | 0.18% | 240 MPa | 170 MPa | 24% | 딥 드로잉, 확장, 극저온 및 해양 하드웨어 |
| Gr2 | 0.25% | 345 MPa | 275 MPa | 20% | 화학 플랜트, 배관, 열 교환기, 일반 가공 |
| Gr5 | 0.20% | 895 MPa | 828 MPa | 10% | 항공 우주 구조, 고하중 샤프트, 패스너, 임플란트 |
등급을 결정하는 네 가지 질문
도면이 네 가지 질문에 순서대로 답하면 대부분의 사양 논쟁이 사라집니다. 부품을 부식시키는 것은 무엇인가, 어떤 하중을 운반하는가, 얼마나 변형되어야 하는가, 그리고 몸에 닿는가. 표는 이러한 답변을 등급으로 바꿉니다.
| 요구 사항이 다음과 같을 때 | 지정 | 이유 |
|---|---|---|
| 최대 성형성, 폭발 성형, 튜브 확장 | Gr1 | 가장 낮은 산소, 가장 높은 신장, 가장 낮은 스프링백 |
| 염화물, 해수, 중간 하중에서의 산화산 | Gr2 | 강도가 충분하고 산화막이 안정적임 |
| 피로 하중, 나사산, 무게 중요 구조 | Gr5 | Gr2의 인장 강도의 약 2.6배 |
| 용접 후 열처리 없는 용접 구조 | Gr1 또는 Gr2 | 알파 합금은 용접 후 응력 완화가 필요하지 않습니다. |
| 신체 접촉 또는 임플란트 | Gr2 to ASTM F67, Gr5 ELI to ASTM F136 | 임플란트 표준은 산소, 철 및 청결도를 제어합니다. |
산업 서비스
2등급은 화학 및 해양 작업에 기본값으로 사용됩니다. 가공 및 용접이 예측 가능하고 흠집이 생긴 후 수 밀리초 내에 산화막이 다시 형성되기 때문입니다. 1등급은 폭발 성형, 튜브 시트 확장 또는 딥 드로잉 컵과 같이 성형 작업이 심한 경우, 그리고 낮은 산소 함량이 더 나은 인성을 제공하는 극저온 서비스에 선택됩니다. 5등급은 부품이 강도 또는 피로 제한이 있는 경우에 사용됩니다. 샤프트, 나사 패스너, 연결 하드웨어 및 Gr2 단면이 너무 커져 무게 또는 외형이 문제가 되는 모든 것.
의료 서비스는 다른 표준입니다
ASTM B265 인증을 받은 로드가 자동으로 임플란트 재료가 되는 것은 아닙니다. 의료 기기는 비합금 등급의 경우 ASTM F67, 5등급 ELI의 경우 ASTM F136으로 공급되며, 이러한 표준은 산소, 철, 수소 및 개재물 함량에 대한 제한과 특정 기계적 및 청결도 요구 사항을 추가합니다. 때때로 Ti-6Al-4V ELI로 표기되는 5등급 ELI는 파괴 인성을 보호하기 위해 산소를 0.13%로 제한한 5등급의 임플란트 버전입니다. 문의 시 의료라고 하면 B265가 아닌 F67 또는 F136을 인증서에 명시해야 합니다.
형상, 마감 및 공차
로드는 무작위 또는 고정 길이, 연마, 연삭 또는 압연 상태로 공급됩니다. 연삭 재고는 약 0.005인치의 직경 공차를 유지하며 바 피더에 적합한 직진도를 가집니다. 연마 재고는 표면이 보이거나 매끄러운 마감이 제품 부착을 줄이는 경우에 사용됩니다. 연마 처리된 2등급 및 5등급의 일반적인 경도는 HV200이며, 현저히 높은 수치는 일반적으로 바가 완전히 풀리지 않았거나 냉간 직선화되었음을 의미합니다.
주문 작성 방법
등급, 표준, 크기 및 상태를 명시하면 한 줄로 충분합니다. 예를 들어 12mm Gr2 ASTM B348 풀림 처리, 연삭, 3000mm. 부품이 의료용이거나 압력을 받는 경우 최종 용도를 추가하십시오. 그러면 F67, F136 또는 초음파 검사를 추가해야 하는지 결정됩니다. 로드는 분리대가 있는 합판 케이스에 포장되어 밀 인증서 및 포장 목록과 함께 배송됩니다.

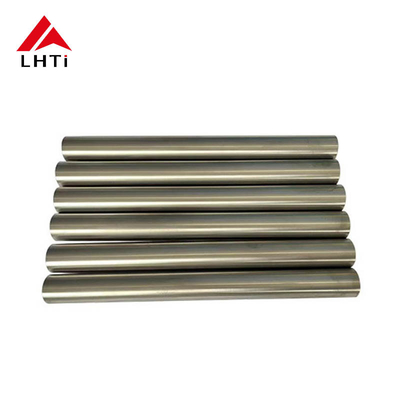

제품 이미지
![]()
![]()
