| 브랜드 이름: | LHTI |
| 모델 번호: | LH-01 |
| 모크: | 주식에서 면, 샘플은 이용 가능합니다 ; 각각 사이즈의 stock,100kgs에서 지 않으면 |
| 가격: | USD $19.5-$28.5 / kg |
| 지불 조건: | T/T, L/C, D/A, D/P, 웨스턴 유니온 |
| 공급 능력: | 달 당 10000 킬로그램 / 킬로그램 |
고압 시스템용 폴리싱 티타늄 튜브
고압 라인에서 튜브의 내경은 미관상의 표면이 아닙니다. 내부의 모든 공구 자국, 긁힘 및 개재물은 응력 집중점이며, 피로 균열이 시작되는 곳이며 오염 물질이 숨어 있는 곳입니다. 폴리싱은 해당 층을 제거하며, 그 차이는 유압 라인의 피로 수명과 가스 시스템의 청결도에서 나타납니다. 이 튜브는 Ra 0.8 이상으로 폴리싱되어 제공되며, 외경 5mm ~ 114mm, 벽 두께 0.3mm ~ 10mm, 최대 1200mm 길이로 절단됩니다.
폴리싱 튜브 데이터
| 등급 | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| 표준 | ASTM B338 심리스, 더 두꺼운 벽의 경우 ASTM B861 파이프 |
| 외경 | 5mm ~ 114mm |
| 벽 | 0.3mm ~ 10mm |
| 길이 | 최대 1200mm로 절단, 요청 시 더 길게 가능 |
| 표면 | 내외부 폴리싱, 표준 Ra 0.8, 요청 시 Ra 0.4 |
| 공차 | 외경 ±0.05mm, 벽 두께 ±10% |
| 직진도 | 미터당 1mm |
| 테스트 | 수압, 와전류, 치수 보고서 |
내경이 폴리싱되는 이유
티타늄은 무게 대비 높은 피로 강도를 가지지만, 표면이 결함이 없을 때만 그 강도를 발휘할 수 있습니다. 드로잉 벤치의 원주 방향 긁힘은 노치 역할을 하며, 응력 집중 계수가 2 또는 3이면 튜브의 피로 한계는 모재 수치에서 떨어집니다. 폴리싱은 변형된 층과 긁힘을 제거하며, 해당 부품은 시험 인증서의 재료처럼 작동합니다. 폴리싱된 내경은 또한 오염이 느리게 발생하고 더 깨끗하게 청소되므로, 고순도 및 산소 라인이 이 방식으로 지정되는 이유입니다.
내경 폴리싱 방법
직관은 회전하는 공구에 연마재를 사용하여 기계적으로 폴리싱하거나, 내경이 균일하고 버(burr)가 없어야 하는 경우 전기화학적으로 폴리싱합니다. 전기화학적 폴리싱은 원자 단위로 금속을 제거하고 연마재 잔류물을 남기지 않아 산소 서비스에 중요합니다. 기계적 폴리싱은 더 빠르고 저렴하지만, 튜브를 제대로 세척하지 않으면 잔류물이 남을 수 있습니다. 어떤 방법을 사용하든, 거칠기는 로트당 샘플로 측정되며, 폴리싱은 금속을 제거하므로 벽 두께가 0.3mm인 경우 여유가 많지 않으므로 나중에 벽 두께를 확인합니다.
압력, 벽 두께 및 등급
튜브의 경우 압력 성능은 벽 두께를 따릅니다. 허용 응력 138MPa의 Barlow 관계를 사용하면, 외경 25mm, 벽 두께 2mm 튜브는 대략 22MPa이고, 동일한 튜브의 벽 두께 1mm는 대략 11MPa입니다. 이 수치는 시스템이 아닌 튜브를 설명합니다. 나사, 플레어, 용접된 끝단 및 굽힘은 모두 등급을 낮추며, 라인은 가장 약한 연결부만큼만 강합니다. 폴리싱된 튜브를 폴리싱 후 구부리는 경우, 굽힘은 다시 폴리싱해야 합니다. 왜냐하면 성형 시 내경이 다시 손상되기 때문입니다.
공차는 사양의 일부입니다
폴리싱된 튜브가 피팅에 맞지 않으면 스크랩입니다. 외경은 폴리싱된 크기에 대해 ±0.05mm로 유지되어 페룰과 O링 글랜드가 운에 의존하지 않고 직경에 밀봉되도록 하며, 벽 두께는 ±10%로 유지되고, 직진도는 미터당 1mm로 유지되어 1200mm 길이를 직선으로 장착할 수 있습니다. 끝단은 정사각형으로 절단되고 내외부가 디버링됩니다. 왜냐하면 내경에 남은 버는 오염원이자 다음 조립 시 발생할 수 있는 긁힘이기 때문입니다.
산소 및 고순도 가스용 청결도
티타늄은 산소 서비스에 사용할 수 있는 몇 안 되는 금속 중 하나이지만, 표면이 깨끗해야 합니다. 탄화수소 잔류물, 지문 또는 가공유는 고압 산소 라인에서 연소될 수 있으므로, 해당 용도의 폴리싱된 튜브는 탈지, 탈이온수로 헹굼, 건조 후 양쪽 끝을 캡으로 밀봉합니다. 캡은 용접 또는 피팅 직전까지 유지되며, 인증서는 최종 사용자가 제작 후 반복할 수 있도록 세척 방법을 기록합니다.
폴리싱 튜브 주문
외경, 벽 두께, 등급, 길이, 표면 거칠기 및 테스트로 견적을 받으십시오. 예: 25mm OD, 2mm 벽 두께, Gr2, 1200mm, 내부 Ra 0.4, 수압 테스트. 배송 후 튜브를 구부릴 것인지 여부를 명시하십시오. 왜냐하면 구부리기 전에 폴리싱하면 굽힘 부분의 마감이 손상되기 때문입니다. 또한 내경 또는 외경 중 어느 것이 중요한 표면인지 명시하십시오. 왜냐하면 대부분의 라인에서는 양쪽을 폴리싱하면 비용이 두 배로 들지만 이득은 없기 때문입니다.

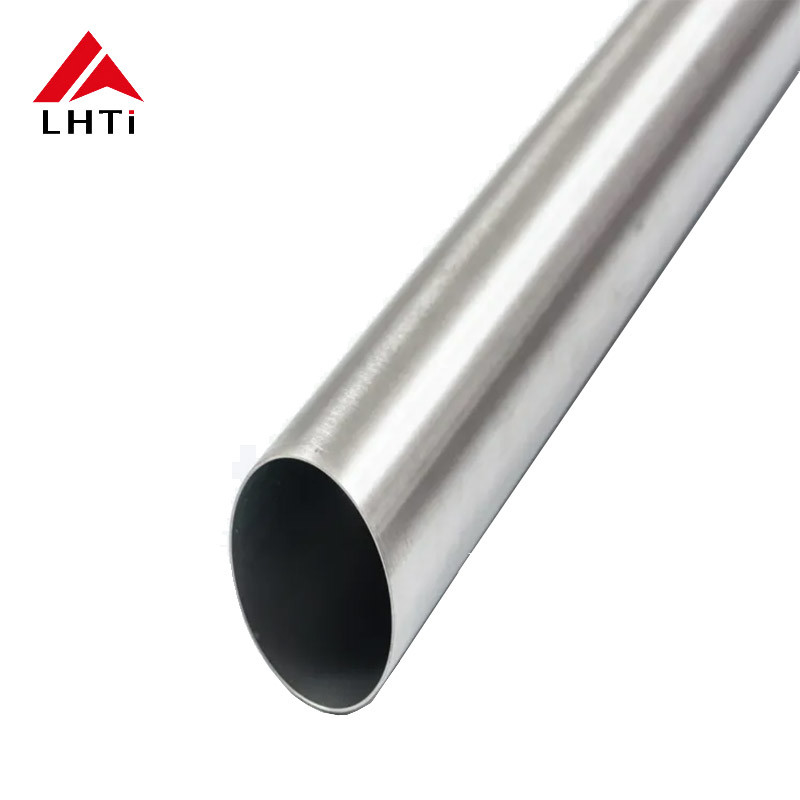

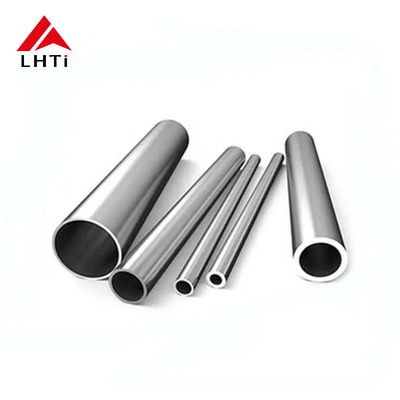

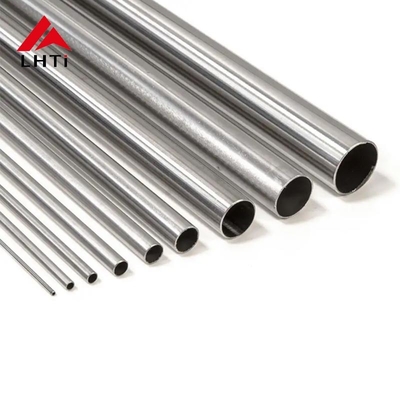

제품 이미지
