고강도 중장비용 Gr2 순수 티타늄 튜브

고응력 중장비용 Gr2 순수 티타늄 튜브

중장비 라인에서는 티타늄이 훨씬 얇은 벽으로도 견딜 수 있기 때문에 부식 때문에 벽 두께를 선택하지 않습니다. 압력, 진동 및 튜브가 설치, 고정 및 가끔 충격을 받을 때 받는 손상 때문에 선택됩니다. 따라서 등급 선택과 벽 두께 계산이 실제로 중요한 두 가지 결정이며, Gr1, Gr2 및 Gr5의 차이는 가격보다는 항복 강도의 문제입니다. 이 페이지는 Gr2 참조입니다. 등급이 보장하는 것, 게시된 800 MPa 수치가 실제로 어디에 속하는지, 그리고 작동 압력에 대한 벽 두께를 계산하는 방법입니다.

Gr2 튜브 데이터

2등급이 보장하는 것

Gr2는 산소 0.25% 이하, 철 0.30% 이하, 탄소 0.10% 이하, 질소 0.03% 이하, 수소 0.015% 이하로 제어된 불순물 함량을 가진 상업적으로 순수한 티타늄입니다. 이러한 한계는 더 부드럽고 성형성이 좋은 Gr1과 구별되며, 또한 열처리마다 강도를 반복 가능하게 만드는 요인이기도 합니다. 수소는 별도로 언급할 가치가 있습니다. 이 한계를 초과하면 수소화물이 형성되어 튜브가 취약해지므로, 습한 염화물 또는 음극 보호 서비스용 Gr2 튜브는 인증서에 수소 수치가 명시된 것을 주문해야 하며, 추정해서는 안 됩니다.

800 MPa가 실제로 속하는 곳

Gr1240 / 170 깊은 드로잉 및 확장 부품, 최고의 성형성Gr2345 / 275일반 공정, 해양 및 압력 튜브Gr5 Ti-6Al-4V895 / 828800 MPa가 실제 요구 사항인 고응력 부품Gr7 Ti-0.2Pd345 / 275Gr2 강도에 팔라듐을 첨가하여 산 감소Gr9 Ti-3Al-2.5V620 / 483더 높은 강도가 필요한 유압 튜브Gr12440 / 330Mo 및 Ni 함유, 산에서 더 높은 강도

이 페이지 데이터에 포함된 800 MPa 항복 수치는 Gr2가 아닌 Gr5에 속합니다. Gr2 튜브는 해당 수준에서 인증될 수 없으며, 이를 근거로 주문하는 구매자는 검사 시 실망할 것이므로, 위의 등급 표는 선택의 정직한 기준입니다. 800 MPa가 진정으로 필요한 경우, 답은 Gr5 또는 냉간 가공 및 응력 제거된 Gr9이며, 도면에 그렇게 명시해야 합니다.

압력에 대한 벽 두께 계산

얇은 벽 튜브의 경우 후프 응력은 압력 곱하기 직경을 벽 두께의 두 배로 나눈 값이므로, 작동 압력은 허용 응력의 두 배 곱하기 벽 두께를 외경으로 나눈 값입니다. 허용 응력 138 MPa(Gr2 항복 강도의 절반)에서 25.4mm 튜브에 2mm 벽 두께를 사용하면 약 22MPa가 되고, 동일한 튜브에 3mm 벽 두께를 사용하면 약 33MPa가 됩니다. 이러한 수치는 추정치이며 부식 여유, 온도 저하 및 조인트 효율은 제외됩니다. 따라서 계산은 카탈로그 페이지에서 가져오는 것이 아니라 설계 코드에 대해 확인됩니다.

고응력은 보통 피로입니다

중장비 응용 분야에서 실패하는 튜브는 거의 터지지 않습니다. 클램프, 벤드 접선 또는 용접부에서 몇 백만 번의 진동 또는 압력 변동 후에 균열이 발생합니다. 이를 제어하는 세 가지 요소가 있습니다. 표면 상태(종 방향 스크래치 또는 연삭 자국은 균열 시작점이기 때문), 벤딩 품질(벤드 외부의 얇아짐과 타원화 모두 국부 응력을 높이기 때문), 지지 간격(스팬이 너무 길면 튜브가 공명할 수 있기 때문)입니다. Gr2는 공기 중에서 유용한 피로 한계를 가지지만, 노치에 민감하므로 산세 또는 연마된 표면은 진동 라인에서 벽 두께 1mm 추가보다 가치가 있습니다.

코일, 직선 및 벤딩

Gr2 코일 튜브는 현장에서 벤딩 및 절단할 수 있도록 풀림 상태로 공급되며, 풀림 상태에서 약 직경의 3배 중심선 반경으로 벤딩됩니다. 냉간 벤딩은 외부 벽을 가공합니다. 단면이 얇아지고, 내경이 타원화되며, 경도가 상승합니다. 따라서 압력 라인의 경우 벤딩 후 응력 제거되며, 벤딩 반경, 얇아짐 한계 및 타원화 한계는 작업장이 아닌 도면에 명시됩니다. 라인에 벤딩이 많은 경우, 코일에서 한 조각으로 벤딩하면 그렇지 않으면 피로 지점이 될 용접 이음매가 제거됩니다.

Gr2 튜브 주문 방법

외경, 벽 두께, 등급, 형태, 길이 및 테스트로 견적을 요청하십시오. 예: 25.4mm OD, 2mm 벽 두께, Gr2, 이음매 없는, 풀림 및 산세, 직선 6000mm, 설계 압력의 1.5배로 수압 테스트, EN 10204 3.1 인증서. 벽 두께를 주문 전에 확인할 수 있도록 설계 압력과 온도를 명시하고, 튜브가 벤딩될 것인지 여부를 명시하십시오. 이는 튜브가 풀림 상태로 공급될지 또는 응력 제거될지, 그리고 끝이 어떻게 마감될지를 결정합니다.

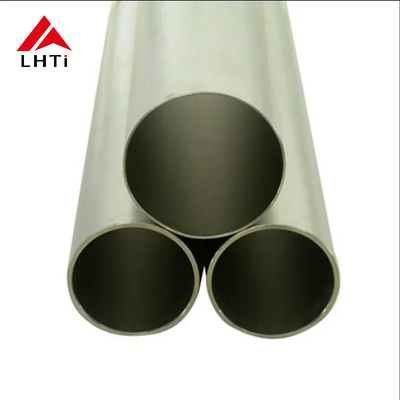

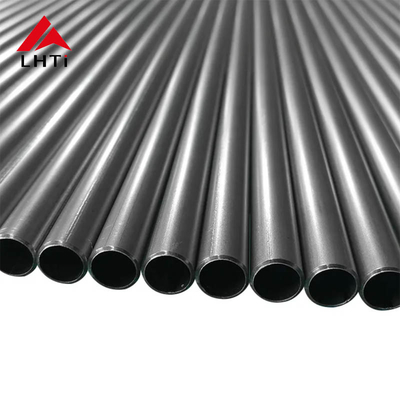

제품 이미지
