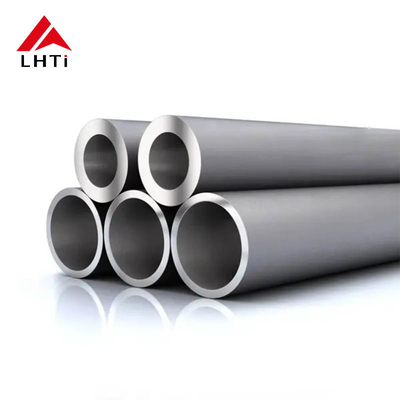

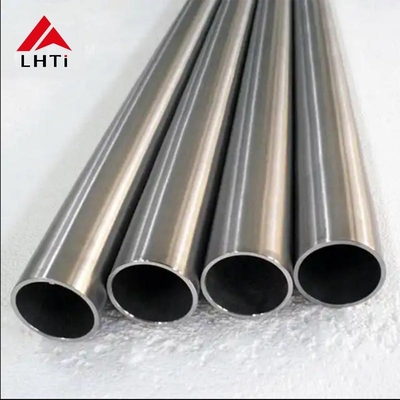

Gr5 티타늄 합금 두꺼운 벽 정밀 튜브
Gr5 또는 Ti-6Al-4V는 하중을 전달하는 티타늄 등급입니다. 어닐링 후 약 895 MPa의 인장 강도와 828 MPa의 항복 강도를 가지며, 이는 Gr2의 약 두 배 반이며 400도 섭씨까지 해당 강도를 유지합니다. 이러한 강도의 대가는 성형이 어렵고, 용접이 어렵고, 표면 결함에 훨씬 덜 관대하다는 것입니다. 따라서 Gr5 튜브는 톤수보다는 정밀도로 구매됩니다. 이 페이지는 두꺼운 벽 범위, 실제로 달성 가능한 공차 및 튜브가 승인되기 전에 합의해야 하는 검사에 대해 다룹니다.
Gr5 정밀 튜브 데이터
| 등급 | Gr5 Ti-6Al-4V, 어닐링 |
| 외경 | 3mm ~ 114mm |
| 벽 | 두께 2mm ~ 10mm, 주문 시 박벽 |
| 형태 | 심리스 또는 용접 및 인발 |
| 인장 강도 | 최소 895 MPa |
| 항복 강도 | 0.2% 오프셋에서 최소 828 MPa |
| 신장률 | 최소 10% |
| 밀도 | 입방 센티미터당 4.43g |
| 상태 | 어닐링, 산세 또는 연마 |
| 길이 | 직선 1200mm까지, 요청 시 더 길게 |
유지 가능한 공차
| 특징 | 표준 | 검증 방법 |
|---|
외경0.05mm ~ 30mm, 0.10mm 이상마이크로미터, 섹션당 3회 측정벽명목 치수의 10%초음파 벽 측정(길이 방향)직선도평면판 위 다이얼 게이지로 측정, 미터당 1mm타원도각 끝단에서 2축 측정, 외경의 1%동심도벽 스캔 4분면에서 측정표면 거칠기Ra 0.8 마이크로미터 연마비교기 또는 형상 측정기길이플러스 마이너스 1mm테이프 또는 레이저 측정, 끝단 직각도 0.5도
이것들은 정밀 튜브와 상업용 튜브를 구분하는 수치이며, 서로 상호 작용하기 때문에 패키지로 제시됩니다. 벽 두께 10% 공차로 인발된 튜브는 처음부터 동심이 아니었다면 직선도 1mm/m를 유지하지 못할 것이며, Ra 0.8의 연마된 표면은 동일한 공정에서 타원도가 증가하면 낭비됩니다. 도면에서 표보다 더 엄격한 것을 요구할 때, 더 나은 인발을 요구하는 것보다 더 두꺼운 튜브에서 기계 가공하는 것이 일반적인 해결책입니다. 왜냐하면 인발 비용은 공차가 감소하는 것보다 더 빠르게 증가하기 때문입니다.
두꺼운 벽이 검사를 변경하는 이유
와전류 검사는 박벽 열 교환기 튜브의 표준 방법이며, 벽이 두꺼워질수록 민감도가 떨어집니다. 60mm 튜브의 6mm 벽은 일반적인 와전류 코일이 안정적으로 해결할 수 있는 범위를 넘어섭니다. 따라서 두꺼운 벽 Gr5 튜브는 종적 및 횡단 결함에 대해 초음파 검사를 받으며, 참조 노치는 구매 주문에서 합의되고, 벽 두께 자체는 끝단에서 마이크로미터로 확인하는 대신 초음파로 매핑됩니다. 압력 부품의 경우 수압 시험이 추가되며, 항공 우주 부품의 경우 인증서는 열 번호 및 밀 테스트 보고서와 함께 제공됩니다.
Gr5 성형 및 기계 가공
Gr5는 가공 경화 및 스프링 백이 발생합니다. 냉간 벤딩은 Gr2보다 더 큰 반경과 더 큰 과도 벤딩이 필요하며, 합금이 서비스 중 외측에서 균열이 발생할 수 있으므로 벤딩 후 응력 완화 처리를 합니다. 티타늄은 열 전도성이 낮고 무딘 날은 절삭부를 열원으로 만들어 표면층을 손상시키기 때문에, 날카롭고 코팅된 공구를 사용하고 낮은 절삭 속도와 충분한 냉각수를 사용하여 기계 가공합니다. 벽이 얇은 경우 나사산과 홈은 롤링 대신 절삭하며, 합금이 고온에서 산소와 질소를 흡수하여 조인트가 부서지기 쉬우므로 용접은 불활성 챔버 또는 완전 아르곤 커버리지로 수행됩니다.
Gr5 튜브 사용처
두꺼운 벽 범위는 유압 액추에이터 라인, 랜딩 기어 및 비행 제어 부품, 고압 가스 시스템, 오토클레이브 및 압력 용기 내부, 그리고 Gr2 튜브가 너무 무거워 유용하지 않을 벽 두께가 필요한 기계 부품에 사용됩니다. 각 경우에 튜브는 단면이 알루미늄 및 강철이 너무 약하거나 너무 무거운 온도 또는 압력에서 하중을 전달해야 하고, 조립체가 코팅 없이 용접 또는 기계 가공될 수 있기 때문에 선택됩니다. 해수 냉각기 또는 화학 라인에는 적합한 등급이 아니며, 이러한 용도에는 Gr2 또는 Gr7이 더 낮은 비용으로 더 오래 지속됩니다.
정밀 Gr5 튜브 주문
등급, 외경, 벽 두께, 공차 등급, 직선도, 표면 마감, 길이 및 검사를 지정하십시오. 예를 들어 50mm OD, 5mm 벽, Gr5 어닐링, OD 공차 0.05mm, 직선도 1mm/m, Ra 0.8 연마, 합의된 노치 표준에 따른 초음파 검사, 1000mm, 끝단 직각 및 디버링. 튜브가 무엇으로 기계 가공될 것인지 명시하십시오. 재고 여유분과 인증된 테스트 길이의 위치는 완성된 부품에서 파생되며, 용접될 것인지 여부를 명시하십시오. 이는 간극 한계와 배송 조건을 결정하기 때문입니다.
