티타늄 튜브 38mm ~ 89mm Gr2 대구경

38mm부터는 튜브가 소구경 품목에서 파이프로 간주됩니다. 벽 두께가 더 두껍고, 직선 길이가 더 길며, 미터당 무게가 그램이 아닌 킬로그램으로 계산됩니다. 문제도 구경 청결도에서 편심, 직진도, 취급으로 옮겨갑니다. 이 페이지는 대구경 Gr2 수요의 대부분을 차지하는 다섯 가지 크기, 각 크기에서 달성 가능한 것, U 벤드 버전 사양 방법을 다룹니다.

대구경 사이즈 시리즈

38 mm1.5 ~ 4 mm1.020 kg/m (2 mm 기준)50.8 mm1.5 ~ 5 mm1.383 kg/m (2 mm 기준)63.5 mm2 ~ 5 mm2.161 kg/m (2.5 mm 기준)76 mm2 ~ 6 mm3.103 kg/m (3 mm 기준)89 mm2 ~ 6 mm3.655 kg/m (3 mm 기준)

무게는 대구경 튜브를 야금뿐만 아니라 물류 결정 사항으로 만드는 요소입니다. 89mm x 3mm 길이 6m 한 개는 약 22kg이므로, 상자, 리프트, 운송 비용이 견적에 포함되며, 광택 마감은 연마 공장뿐만 아니라 운송 과정에서도 견뎌야 합니다. 이 크기에서는 코일이 옵션이 아닙니다. 튜브는 직선으로, 고정 길이로, 끝단은 사각형으로 마감되고 보호되어 공급됩니다.

50mm 이상에서 달라지는 점

벽 두께 편심은 가장 먼저 합의해야 할 사항입니다. 심리스 튜브는 천공 및 압연되며, 직경이 커질수록 구경이 중심에서 벗어나는 경향이 있어 한 지점에서 측정된 벽 두께가 반대편에서 측정된 벽 두께보다 훨씬 두꺼울 수 있습니다. 3mm 벽 두께에서 10% 편심은 0.3mm로, 압력 등급과 튜브 시트에서의 끼움에 영향을 줄 수 있으므로 최대 편심은 메모가 아닌 사양에 포함되어야 합니다. 직진도가 두 번째입니다. 대구경 튜브는 프레스 또는 롤러 직진기로 곧게 펴지며, 미터당 1mm가 현실적인 요구 사항인 반면, 미터당 0.5mm는 비용을 빠르게 증가시킵니다.

대구경 U 벤드

76mm 또는 89mm 튜브의 U 벤드는 뜨겁게 또는 맨드릴을 사용하여 성형됩니다. 그렇지 않으면 벽이 벤드 안쪽에서 붕괴될 수 있기 때문입니다. 최소 중심선 반경은 일반적으로 외경의 두 배이며, 맨드릴 벤더에서는 1.5배도 가능하지만 외측 신장부의 얇아짐이 더 커집니다. 도면에는 세 가지 제한 사항이 명시됩니다. 벽 두께 감소(일반적으로 최대 15%), 타원도(일반적으로 최대 8%), 그리고 각 끝단의 접선 길이로, 튜브 시트 조인트와 벤더의 클램프에 충분히 길어야 합니다. 벤드는 Gr2에서 성형 후 열처리되어 어닐링 상태를 복원합니다. 이 크기에서는 냉간 가공이 경도를 높이고 벤딩된 부분의 내식성을 감소시킬 만큼 충분히 크기 때문입니다.

표준 및 테스트

심리스 대구경 튜브는 ASTM B338에 따라 주문되며, 용접 튜브는 ASTM B861에 따라 주문됩니다. 어느 쪽이든 구매 주문 시 테스트를 명시해야 합니다. 설계 압력의 1.5배로 하는 수압 테스트는 압력 서비스에 일반적이며, 튜브가 열교환기에 사용되는 경우 ASTM E426에 따른 와전류 테스트가 사용되고, 벽이 와전류로 해결하기에는 너무 두꺼운 경우 초음파 테스트가 추가됩니다. EN 10204 3.1 인증서는 튜브를 해당 열 번호와 연결하며, 광택 처리된 튜브의 경우 인증서에는 표면 상태와 거칠기도 명시해야 합니다. 광택 처리는 마지막 열처리 후에 이루어지므로 화학 성분만으로는 증명할 수 없기 때문입니다.

튜브와 피팅 매칭

대구경 튜브는 일반적으로 현장에서 벤딩하는 대신 단조 엘보우, 티, 플랜지에 연결됩니다. 피팅은 외경으로 주문되며, 공칭 보어로는 주문되지 않습니다. 76mm 튜브는 DN 65이 아니고 89mm 튜브는 DN 80이 아니기 때문입니다. 두 시스템은 동일한 부품을 다르게 치수화합니다. 벽 두께 스케줄이 일치해야 하며, 그렇지 않으면 용접부가 제품을 가두고 부식 셀을 생성하는 단차가 있는 전환부가 됩니다. 튜브와 피팅이 다른 공장에서 오는 경우, 두 인증서는 라인 이력과 함께 보관되어 조인트를 추적할 수 있습니다.

대구경 튜브 주문

외경, 벽 두께, 등급, 형태, 길이, 마감, 테스트 순으로 주문합니다. 예를 들어 76mm OD, 3mm 벽 두께, Gr2, ASTM B338 심리스, 직선 6000mm, 산세 처리, 수압 테스트, 3.1 인증서. 튜브를 가공하거나 확장할 경우 편심 및 직진도 제한을 추가하고, 벤딩할 경우 반경, 접선, 얇아짐 제한이 있는 U 벤드 도면을 추가합니다. 첫 주문 시, 한 길이의 실제 벽 두께 지도를 요청하십시오. 단일 초음파 스캔은 공차 페이지보다 공장에 대해 더 많은 것을 알려줍니다.

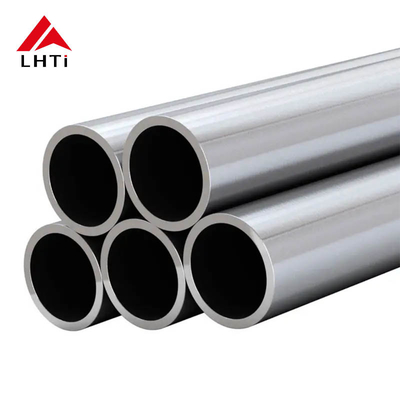

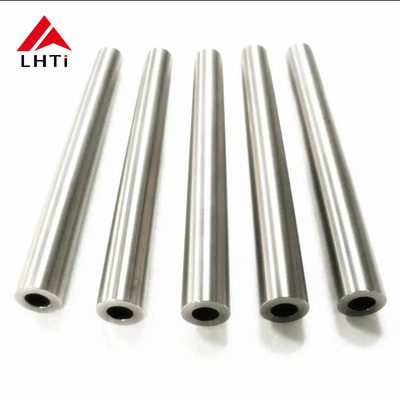

제품 이미지
