석유 및 가스용 고압 티타늄 플랜지 설계

석유 및 가스용 고압 티타늄 플랜지 설계

고압 오일 및 가스 서비스의 플랜지는 파이프 벽에 의해 크기가 아닙니다. 그것은 밀착을 단단히 유지하기 위해 필요한 볼트 부하에 의해 크기가됩니다.그리고 그 후 허브와 링이 볼트를 풀기 위해 충분히 deflect하지 않도록 확인그래서 900급 플랜지는 압력만으로 필요한 것보다 훨씬 더 무겁고, 설계 작업은 세 곳에 자리 잡고 있습니다. 가스켓, 볼트, 그리고 허브의 딱딱함.이 페이지에 티타늄 플랜지에 대한 검사를 설정, 그리고 그것들과 함께 가는 물질적 선택들.

플랜지 데이터

그 그림 의 네 가지 체크

Gasket seatingLeak at assembly before pressureBolt load at the seating stress of the chosen gasketOperating loadLeak under pressure and thermal movementBolt load with the hydrostatic end force addedHub and ring stressYielding of the flange at the raised faceLongitudinal and tangential stress against the allowableFlange rigidityRotation that unloads the boltDeflection limit, 수업이 올라갈수록 더 단단합니다

순서가 중요합니다. 스파이럴 윙 펌프와 링 융합 펌프가 매우 다른 좌석 부하를 필요로 하기 때문에 봉쇄가 먼저 선택됩니다.왜냐하면 그 스트레스 영역은 두 부하 중 더 큰 부하를 전달해야하기 때문에그 후만 플랜지를 검사합니다. 티타늄 플랜지는 같은 클래스의 탄소 강철보다 더 높은 허용된 스트레스가 있지만 탄력 모듈이 낮아서 동일한 볼트 부하에 더 많이 기울입니다..이것은 티타늄 디자인의 함정입니다. 그래서 플랜지를 단순히 재료를 바꿔서 철강 도면에서 복사할 수 없습니다.

고등급 서비스

900급 이상에는 반지 결합면이 일반적입니다. 왜냐하면 가공된 굴곡에 있는 금속 반지는 부드러운 봉합을 파괴하는 압력과 열순환을 견딜 수 있기 때문입니다.갈대 크기와 반지는 표준으로 구입, 그리고 플랜지는 반지 높이에 대한 굴곡 깊이를 확인합니다: 너무 깊은 굴곡은 반지 바닥을 허용하고 조항은 볼트를 당기는 힘에도 누출됩니다.반지 관절 서비스를위한 티타늄 플랜지 울타리 테스트 후 구도를 잘라 할 수 있는 충분한 주식을 가진 forgings에서 가공그 전엔 아니죠

산한 서비스 및 7등급

습한 수소황은 Gr2 또는 Gr5를 사용할 수 있는지 여부를 결정하는 조건입니다. 티타늄은 대부분의 강철보다 수소황 스트레스 균열에 더 잘 저항합니다.하지만 석유와 가스에서는 Gr7을 지정하는 것이 허용되는 경로입니다., 즉 0.12에서 0.25 퍼센트 팔라디움과 함께 Gr2이며, 지정된 부분 압력에 대한 NACE MR0175에 대한 화학 및 단단성을 인증합니다.팔라디움은 산을 감소시키는 부식 잠재력을 높이고 수소가 존재하는 비활성 필름을 손상되지 않게 유지합니다., 그리고 그것은 산성 서비스 사양이 인증서에 볼 것으로 예상되는 등급입니다.

피로, 진동 및 해저 관절

상면 플랜지는 압력 순환을 볼 수 있고, 잠수함 아래 플랜지는 리저와 흐름선에서 구부러지는 것을 볼 수 있기 때문에 피로 검사는 반지보다는 용접 목에 있습니다.용접 목은 섹션이 변경되는 곳입니다, 그리고 급격한 전환, 용접의 하위 절단 또는 깎는 마크가 균열의 원천이됩니다.왜냐하면 철강 구조에 연결된 티타늄 플랜지가 보호 전류를 철강에 집중시키고 잠재력이 너무 부정적인 경우 티타늄을 깨뜨릴 수 있기 때문입니다.티타늄 플랜지가 해수로 열을 유도하고 차가운 지점은 수분 형성을 유도하기 때문에

볼팅, 가스켓 및 갤뱅닉 격리

바늘은 티타늄이 아니라 강철으로 만들어집니다. 어떤 압력 관절과도 같은 이유로요. 티타늄 바늘은 팽창하고, 그 토크는 반복될 수 없습니다.고립 가스켓과 고립 윙어 커플을 깨기 때문에 강철 플랜지는 훨씬 더 귀한 티타늄에 의해 애노드로 구동되지 않습니다.볼트 부하는 가스켓으로 계산되고, 토크는 3번의 스타 패턴으로 적용되고, 그 수치는 기록됩니다.왜냐하면 누출 후 다른 값으로 복귀 된 관절이 운영자에 의해 받아들여지지 않기 때문입니다..

석유 와 가스 의 주문

표준, 클래스, 크기, 면, 유형, 등급 및 구멍에 따라 주문하십시오. 예를 들어 6 인치 900 클래스, ASME B16.5, 링 관절, 용접 목, Gr7 NACE MR0175까지, 168.3 × 7.11 mm 파이프에 맞게 구멍, UT 테스트, 인증서 3.1설계 압력과 온도, 밀폐의 종류, 서비스가 산성인지, 그리고 필요한 충격 또는 경화 제한을 추가하십시오. 그 등급과 열 처리를 결정하기 때문에,그리고 크기가 맞지만 등급이 틀린 플랜지는 현장에서 고정할 수 없습니다..

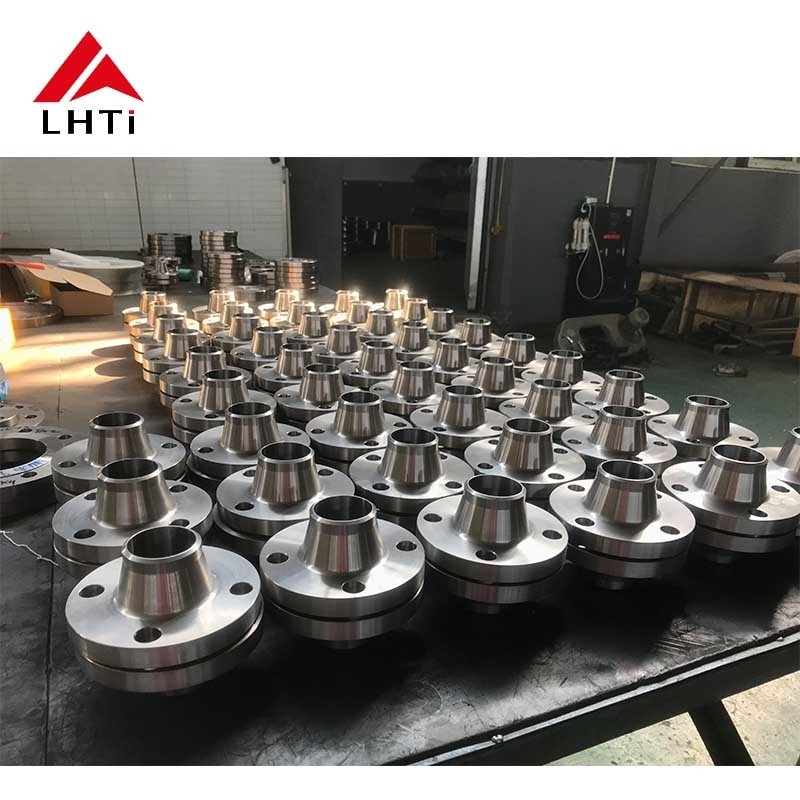

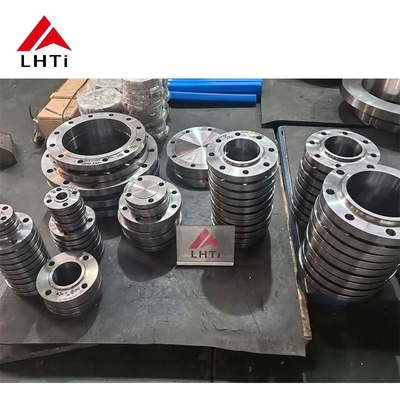

제품 이미지
