고압 선용 티타늄 안경 블라인드

티타늄 스펙터클 블라인드 (고압 라인용)

스펙터클 블라인드 또는 8자형 블라인드라고도 하는 이 장치는 상태 변경 시 라인에 볼트로 고정된 유일한 격리 장치입니다. 한쪽은 보어를 막는 솔리드 디스크이고, 다른 한쪽은 흐름을 통과시키는 개방형 링이며, 두 개는 웹으로 연결되어 있어 파이프를 분해하지 않고도 동일한 조인트를 열림에서 닫힘으로 전환할 수 있습니다. 고압 서비스에서 이 단일 기능은 추가 두께의 가치를 제공합니다. 왜냐하면 창고에 보관된 스페이드, 블라인드 및 별도의 스페이서가 아닌 단 한 번의 개스킷 교체로 확실한 격리가 달성되기 때문입니다.

부품 및 각 부품의 기능

디스크와 링의 베어링 표면은 밀봉되는 면이며, 두 면 모두 연결되는 플랜지와 동일한 마감으로 가공됩니다. 이것이 스펙터클 블라인드를 시트에서 잘라낸 두 개의 플레이트와 구분하는 세부 사항입니다. 두 반쪽이 평평하고 평행하며 올바른 거리에 있어야 합니다. 그렇지 않으면 전환 시 한쪽에서 조인트가 누출됩니다.

다른 라인 블라인드와의 차이점

실질적인 차이는 전환당 다시 만들어야 하는 조인트의 수입니다. 스펙터클 블라인드는 조인트를 열고 어셈블리를 회전시킨 다음 새 개스킷으로 동일한 조인트를 닫아야 합니다. 패들은 조인트를 열고 패들을 제거하고 스페이서를 장착한 다음 조인트를 닫아야 하므로 더 많은 작업이 필요하고 서둘러 서비스를 재개하는 플랜트에서 면을 손상시킬 가능성이 더 높습니다.

두께 및 압력 등급

ASME B16.48은 라인 블랭크를 다루고 표준 플랜지 클래스와 함께 치수를 표로 제시하며, B16.5는 연결되는 플랜지를 규정합니다. 스펙터클 블라인드의 디스크에는 허브가 없어 압력 하에서 평평한 판처럼 작동하며, 두께는 표 치수와 설계 온도에서의 계산을 모두 만족해야 합니다. 클래스 150에 맞춰진 블라인드는 상온에서 자동으로 250°C의 동일한 라인에 적합하지 않습니다. 왜냐하면 티타늄의 허용 응력이 온도에 따라 감소하지만 압력은 감소하지 않기 때문입니다.

티타늄이 여기서 도움이 됩니다. 345 MPa 인장 강도의 Gr2와 895 MPa의 Gr5는 동일한 클래스의 스테인리스 등급보다 얇은 디스크를 허용하며, 4.51g/cm³ 대 8.00g/cm³의 밀도는 완성된 블라인드의 무게가 스테인리스 동등품의 절반 정도임을 의미합니다. 대형 블라인드에서는 이 차이로 인해 두 사람이 스윙할 수 있는지 또는 체인 블록을 설치해야 하는지가 결정됩니다.

전환 절차

블라인드는 주변 절차만큼만 안전합니다. 라인은 격리, 압력 해제, 배수 및 비어 있음 확인 후 조인트를 만져야 합니다. 그런 다음 조인트를 열고 오래된 개스킷을 제거하고 올바른 절반이 보어에 오도록 어셈블리를 회전시키고 새 개스킷을 장착하고 볼트를 별 모양으로 다시 조입니다. 격리 증명서에 기록된 위치가 플랜트의 위치와 일치하도록 블라인드와 함께 태그가 회전되며, 작동 압력에서 누출이 있는지 확인한 후에야 라인이 서비스에 복귀됩니다.

세 가지 세부 사항이 대부분의 문제를 일으킵니다. 첫 번째는 개스킷 재사용으로, 티타늄 면에서는 절대 다시 밀봉되지 않습니다. 두 번째는 플랜지 외부 직경을 방해하는 웹으로, 블라인드가 평평하게 안착되는 것을 방지합니다. 세 번째는 볼트 길이입니다. 스펙터클 블라인드와 개스킷 두 개는 단일 플랜지 조인트보다 두껍기 때문에 스터드가 양쪽 너트에 완전히 나사산이 맞도록 충분히 길어야 합니다.

면, 개스킷 및 볼팅

나선형 와운드 개스킷이 있는 돌출면은 고압의 일반적인 구성이며, 링 조인트 면은 클래스와 결과가 금속 링을 정당화하는 곳에서 사용됩니다. 티타늄은 티타늄끼리 긁히므로 스터드에 미끄럼 방지 화합물을 바르고, 12점 너트 헤드는 좁은 파이프 랙에서 렌치가 몇 도만 회전할 수 있는 경우 종종 지정됩니다. 왜냐하면 육각 너트보다 더 많은 결합 위치를 제공하기 때문입니다. 강철 스터드는 나사산이 보호되는 경우 허용되지만, 티타늄 플랜지는 여러 세트의 스터드를 능가할 것입니다.

온도 및 재료 선택

이 블라인드의 게시된 범위는 섭씨 -157~427도(-250~800°F)로, 극저온 및 고온 공정 용도를 포함합니다. Gr2는 대부분의 부식성 서비스에 사용되고, Gr7은 환원산 또는 뜨거운 염화물이 있는 경우에 사용되며, Gr5는 디스크 두께 또는 클래스가 강도를 요구하는 경우에 사용됩니다. 티타늄의 알파 베타 변태는 890°C 근처에 있어 서비스 온도보다 훨씬 높으므로 설계 제한보다는 제조 고려 사항입니다. 중요한 것은 용접이 있는 경우 아르곤 하에서 수행되고 나중에 산세척되어야 한다는 것입니다. 왜냐하면 압력을 유지하는 블라인드의 오염된 용접은 균열 시작점이기 때문입니다.

검사 및 마킹

디스크는 단면이 두꺼운 경우 UT로 검사하고, 밀봉면은 가공 후 PT로 확인하며, 열은 PMI로 확인합니다. 치수, 평탄도, 웹 위치 및 무게를 기록하고, 블라인드에는 크기, 클래스, 재질 및 태그 번호가 표시됩니다. EN 10204에 따른 3.1 인증서는 완성된 품목을 열에 연결하며, 태그 번호는 유지보수 계획자가 유사하게 보이는 플레이트 저장소에서 올바른 블라인드를 찾을 수 있도록 합니다.

스펙터클 블라인드 주문

라인 번호, 플랜지 표준 및 클래스, 크기, 면 유형, 설계 압력 및 온도, 등급, 블라인드가 일반적으로 놓일 위치를 제공합니다. 태그 마킹, 리프팅 포인트, 개스킷 유형 및 문서 패키지를 추가합니다. 블라인드가 정기적으로 작동될 경우(예: 연간 두 번 스윙되는 블라인드는 매번 폐쇄 시마다 변경되는 블라인드보다 더 무겁고 간단할 수 있으므로) 그렇게 말하면, 도면이 릴리스되기 전에 취급 세부 사항을 합의하는 것이 좋습니다.

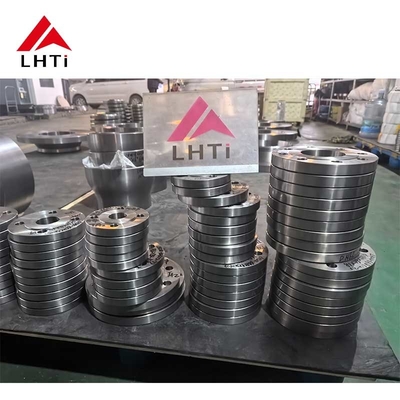

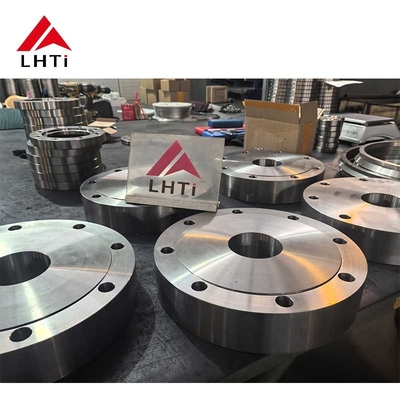

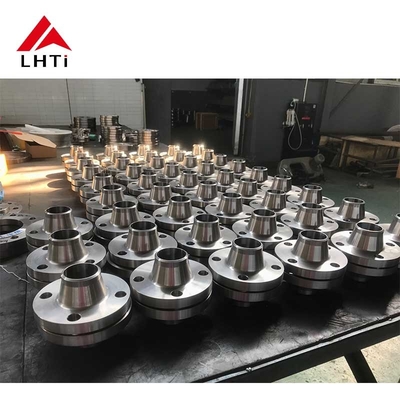

제품 이미지
