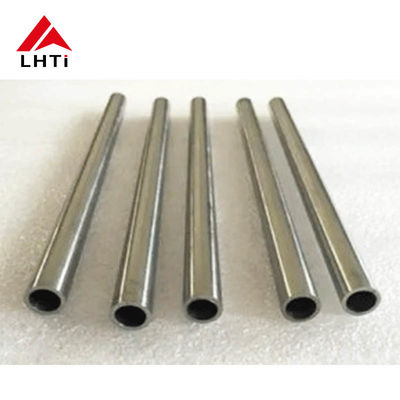

10mm 심리스 티타늄 튜브: 벽 두께 선택 및 압력 등급

10mm 심리스 티타늄 튜브는 단일 제품이 아닌 크기 등급입니다. 이 직경에서는 벽 두께가 거의 모든 것을 결정하는 변수입니다. 즉, 튜브가 견딜 수 있는 압력, 흐름을 위한 내부 직경, 굽힘 반경, 그리고 표준 압축 피팅이 튜브를 얼마나 잘 고정할 수 있는지입니다. 외부 직경이 10mm로 같고 등급도 같은 두 개의 튜브는 벽 두께가 0.5mm인 경우와 2mm인 경우에 따라 파열 압력이 4배까지 차이 날 수 있습니다.

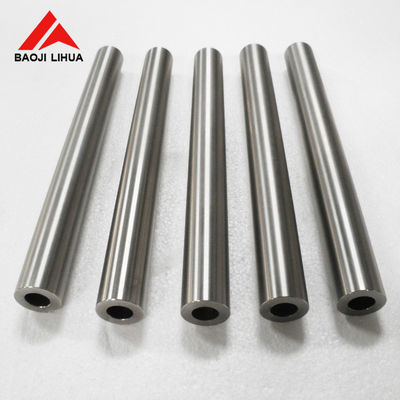

벽 두께가 등급을 결정합니다

내부 압력을 받는 튜브에 대한 얇은 벽 공식은 후프 응력을 압력, 직경 및 벽 두께와 관련시킵니다. 응력은 압력과 직경에 따라 증가하고 벽 두께에 따라 감소합니다. 고정된 10mm 직경에서 벽 두께를 두 배로 하면 후프 응력이 대략 절반으로 줄어들므로 압력 용량도 대략 두 배가 됩니다. 아래 표는 Ti-6Al-4V 등급의 어닐링된 최소값인 895MPa의 인장 강도와 단순한 얇은 벽 추정치를 사용합니다. 코드 등급은 용접 조인트 계수, 온도 하향 조정 및 부식 여유도 적용합니다.

이 수치는 설계 등급이 아닌 스크리닝 도구로 취급하십시오. Barlow 추정치는 실제로 공급되는 합금 및 템퍼를 무시하고, 굽힘 시 벽 두께 감소를 무시하며, 튜브가 일반적으로 가압 시스템에서 가장 얇은 부품이라는 사실을 무시합니다. 도면에 기재되어야 하는 숫자는 설계 압력과 그 코드 기준이며, 벽 두께는 설계 온도에서 필요한 여유를 충족하도록 선택됩니다.

강도 및 밀도 수치를 함께 읽기

이 페이지는 800MPa의 항복 강도와 4.51g/cm3의 밀도, 20%의 신율을 명시합니다. 이 세 가지 수치는 하나의 재료를 설명하는 것이 아닙니다. 4.51g/cm3의 밀도는 비합금 티타늄의 수치이며, 어닐링된 항복 강도는 170~345MPa 범위이고, 20%의 신율은 이러한 연질 등급의 일반적인 수치입니다. 800MPa의 항복 강도는 밀도 약 4.43g/cm3, 어닐링 상태에서 신율 약 10%인 Ti-6Al-4V 계열에 속합니다.

실질적인 해석은 이 페이지가 하나의 열이 아닌 튜브 제품군을 설명한다는 것입니다. 800MPa 수치가 필요한 구매자는 기계적 특성이 명시되고 인증서로 확인된 Gr5를 주문해야 합니다. 산화성 매체에서 내식성이 필요하고 굽힘 및 성형을 위해 20% 신율을 중요하게 생각하는 구매자는 Gr2를 주문해야 합니다. 문의 시 등급을 명시하면 모호함이 제거되고, 헤드라인 수치와 일치하는 벽 두께가 아닌 해당 용도에 맞는 벽 두께를 공장에서 견적할 수 있습니다.

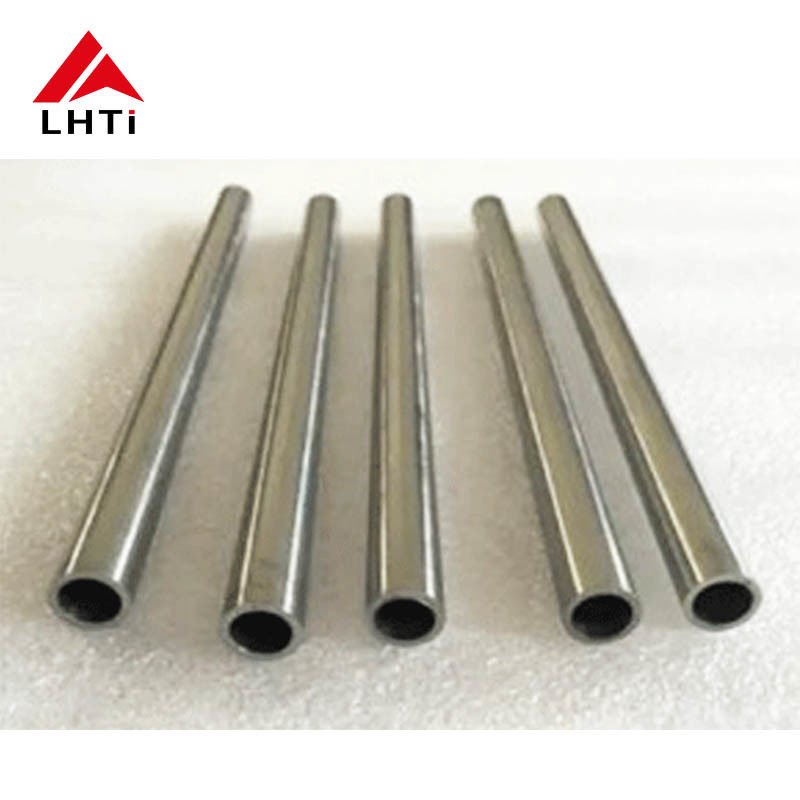

10mm에서의 심리스 구조

이 크기의 심리스 튜브는 일반적으로 맨드릴 위에서 중공을 냉간 인발한 후 어닐링 및 교정됩니다. 심리스 구조는 세 가지 측면에서 중요합니다. 즉, 작은 통로에서 흐름을 방해하는 용접 비드가 없고, 공격적인 매체에서 우선적으로 부식될 수 있는 열영향부가 없으며, 심리스 튜브는 심이 벌어지지 않고 구부렸다 다시 구부릴 수 있습니다. 현장에서 성형될 10mm 라인의 경우, 이러한 장점은 일반적으로 용접 및 인발 튜브에 비해 가격 차이를 상쇄합니다.

냉간 인발은 이 크기에 필요한 치수 제어도 제공합니다. 아래 표의 직경 허용 오차, 벽 두께 허용 오차 및 원형도 불량은 튜브가 페룰 피팅에 밀봉되는지, 벤딩 머신을 통과하는지, 예측 가능한 굽힘 반경을 생성하는지를 결정하는 값입니다. 튜브를 구부릴 경우, 맨드릴이 있는 어닐링된 튜브의 경우 외부 직경의 약 3배의 굽힘 반경이 합리적인 목표입니다. 더 좁은 반경은 더 부드러운 템퍼, 더 얇은 벽 두께 또는 충전 굽힘이 필요하며, 튜브를 절단하기 전에 합의해야 합니다.

10mm 튜브가 사용되는 곳

계측 및 임펄스 라인은 이 크기의 자연스러운 용도입니다. 라우팅하기에 충분히 작고, 약간의 오염층이 막지 않을 만큼 충분히 크며, 1mm 벽 두께에서 대부분의 플랜트 압력에 충분히 강합니다. 해양 및 모바일 장비의 유압 제어 라인은 염수 분무가 강철 라인을 망가뜨릴 수 있는 경우 티타늄으로 이 크기를 사용하며, 무게 절감은 움직이는 구조물에 도움이 됩니다.

화학 물질 주입 및 투여 스키드는 유량이 작고 매체가 공격적인 경우가 많기 때문에 10mm 튜브를 사용합니다. 열 교환기 및 샘플링 회로는 동일한 이유로 이를 사용하며, 작은 내부 직경 튜브는 고속으로 세척할 수 있다는 추가적인 이점이 있습니다. 의료 및 분석 장비는 깨끗하고 오염되지 않는 내부 직경이 중요하고 튜브가 멸균 조립의 일부가 될 수 있는 경우 이를 사용합니다.

작은 직경 작업에만 해당하는 한 가지 주의 사항이 있습니다. 10mm 튜브는 내부 부피가 작으므로 공기 덩어리나 고인 액체 주머니가 해당 부피의 상당 부분을 차지합니다. 데드 레그는 피해야 하고, 배수구는 낮은 지점에 있어야 하며, 라인은 단순히 채우는 것이 아니라 세척할 수 있도록 배열해야 합니다. 이것은 레이아웃 문제이지만, 시스템 시운전 시가 아니라 튜브를 절단할 때 결정됩니다.

연결, 테스트 및 주문

10mm 티타늄 튜브는 일반적으로 용접, 압축 또는 바이트 타입 피팅, 또는 압력이 적당한 경우 플레어링으로 연결됩니다. 용접은 외부와 내부 모두에 아르곤 차폐가 필요하며, 용접부가 산소를 흡수할 수 있는 지점 이하로 냉각될 때까지 퍼지가 유지되어야 합니다. 변색된 용접은 오염된 용접입니다. 바이트 타입 피팅은 튜브가 조인트에서 완전히 어닐링되고 벽 두께가 페룰이 내부 직경을 붕괴시키지 않고 물기에 충분할 때 티타늄에서 잘 작동합니다.

설계 압력의 1.5배에서의 압력 테스트는 완료된 라인에 대한 일반적인 합격 테스트이며, 튜브 자체는 일반적으로 수압 또는 공압 증명 테스트와 샘플에 대한 평탄도 테스트와 함께 공급됩니다. 와전류 검사는 압력 테스트에서 열리지 않는 종방향 결함을 감지하기 때문에 작은 심리스 튜브에 일반적입니다.

주문 시 표준, 기계적 요구 사항이 있는 등급, 외부 직경 및 허용 오차를 포함한 벽 두께, 길이 및 직진도, 배송 조건 및 표면, 그리고 3.1 인증서가 포함된 테스트 패키지를 명시해야 합니다. 800MPa가 실제 요구 사항인 경우, 제목이 아닌 등급 라인에 명시하고 실제 로트의 항복 결과를 요청하십시오. 그렇게 하면 속성이 설명에서 추정되는 것이 아니라 구매 및 검사됩니다.
