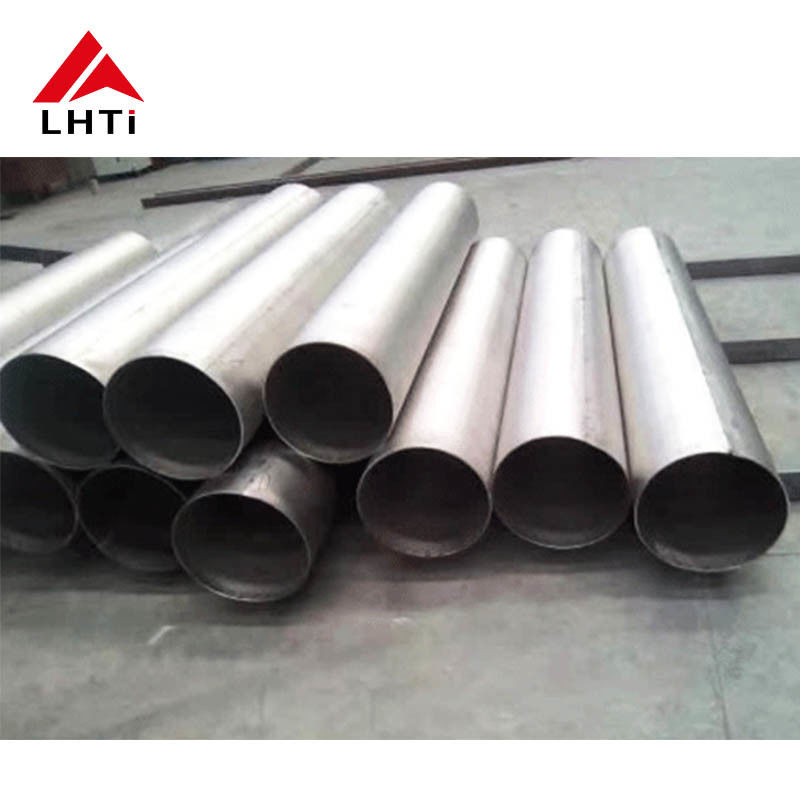

1m 티타늄 용접 튜브 수직 및 길이

1m 고강도 티타늄 용접 튜브: 심, 절단 길이 및 등급

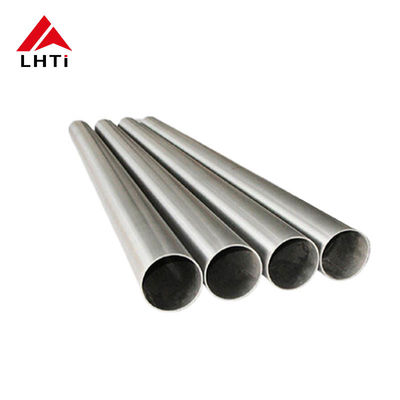

1미터 절단 길이는 코일 제품을 계산 가능한 품목으로 바꾸는 구매 편의성이지만 야금술을 바꾸지는 않습니다. 이 튜브의 성능을 결정하는 것은 심, 용접 후의 어닐링, 절단의 정확성입니다. 이 세 가지 지점은 입고 시 대부분의 논쟁이 시작되는 곳이므로 주문 전에 해결할 가치가 있습니다.

1미터 길이 공급 이유

고정된 1미터 길이를 공급하면 소량 주문이 실용적입니다. 이는 알려진 조각 수, 예측 가능한 번들, 표준 튜브 시트 깊이, 샘플 랙, 테스트 장비 및 2차 절단 작업 없이 짧은 공정 실행에 맞는 길이를 제공합니다. 또한 밀이 용접 튜브가 일반적으로 도착하는 더 긴 임의 길이로 공급되는 재고에서 절단할 수 있도록 하여 고객이 코일을 취급하도록 요청하지 않습니다.

절단 자체는 사양 항목입니다. 밴드톱 또는 스톱이 있는 콜드톱에서 1밀리미터의 길이 허용 오차는 현실적이며 대부분의 제작 도면에서 가정하는 것입니다. 절단 직각도는 용접 작업에서 길이보다 더 중요합니다. 왜냐하면 직각이 아닌 끝은 채워야 하는 간격을 열고 열 입력이 조인트를 왜곡하기 때문입니다. 튜브가 유체를 운반하거나 피팅 씰이 끝에 닿는 모든 라인에서 버는 중요합니다.

심은 결정적인 특징입니다

용접 튜브는 스트립으로 시작하여 원형 단면으로 형성되고 길이를 따라 용접된 다음 어닐링 및 크기 조정됩니다. 어닐링은 선택 사항이 아닙니다. 용접은 좁은 영역의 주조되고 단단한 미세 구조를 남기고 전체 어닐링 없이는 튜브가 튜브 시트에 확장되거나 심 근처에서 구부러질 때 균열이 발생합니다. 용접되었지만 제대로 어닐링되지 않은 튜브는 외부에서 동일하게 보이며 서비스에서 실패합니다.

심은 압력 기준도 설정합니다. 심리스 튜브는 전체 벽을 기준으로 등급이 매겨지는 반면, 용접 튜브는 용접이 코드에서 허용하는 수준으로 자격이 부여되고 테스트되지 않는 한 1.0 미만의 조인트 계수를 가집니다. 실제로 이는 용접 튜브가 동일한 설계 압력에 대해 심리스 튜브보다 약간 더 두꺼운 벽이 필요할 수 있으며 벽이 조정되면 비용 차이가 사라질 수 있음을 의미합니다.

제작을 위해 심을 염두에 두십시오. 심을 가로지르는 굽힘은 용접을 가장 높은 변형 영역에 놓으므로 심은 중립 축에 있거나 굽힘에서 멀리 떨어져 있어야 하며, 튜브는 피터가 위치를 알 수 있도록 표시해야 합니다. 튜브 끝을 튜브 시트에 확장하는 것은 심이 어닐링되고 확장이 제어될 때 가장 잘 작동합니다. 과도한 확장은 용접을 엽니다.

어떤 표준이 적용되는가

이 페이지에 명시된 세 가지 표준은 상호 교환할 수 없습니다. ASTM B338은 심리스 튜브를 다루고, ASTM B861은 심리스 파이프를 다루고, ASTM B862는 용접 튜브를 다룹니다. 따라서 용접 튜브는 B862에 따라 주문 및 인증되어야 하며, B338 또는 B861은 심리스 대안이 함께 제공되는 경우에만 명시되어야 합니다. 이 세 가지를 한 라인 항목으로 혼합하는 것은 이 제품군에서 가장 흔한 문서 문제입니다.

이 페이지는 또한 한 필드에서는 광택 용접 라운드 튜브로, 다른 필드에서는 심리스로 항목을 설명하고 롤링 및 압출을 기술로 나열합니다. 그것들은 다른 제품에 속합니다. 보수적인 해석이자 제목과 일치하는 것은 이것이 광택 마감의 용접 튜브이며 요청 시 심리스 동등품으로 제공된다는 것입니다. 구매자는 설명에 의존하기보다는 제품 형태를 명시적으로 명시해야 합니다.

강도 수치 및 그 의미

속성 블록은 1000MPa의 인장 강도와 800MPa의 항복 강도를 Gr2, Gr7 및 Gr12와 함께 나열하고, 4.51g/cm3의 밀도와 20%의 신장률을 나열합니다. 대부분의 티타늄 목록과 마찬가지로 이러한 수치는 하나의 등급이 아닌 제품군을 설명합니다. 어닐링 상태의 Gr2는 20% 이상의 신장률로 약 345MPa의 인장 강도와 275MPa의 항복 강도에 도달하는 반면, 800MPa의 항복 강도를 가진 1000MPa의 인장 강도는 합금 등급에 속합니다.

고강도 용도의 경우 올바른 접근 방식은 등급과 속성을 명명하는 것입니다. 부식 저항성과 우수한 성형성이 요구되는 경우 Gr2가 경제적인 선택이며 1000MPa 수치는 관련이 없습니다. 실제로 더 높은 강도가 필요한 경우 합금 등급을 기계적 요구 사항과 함께 지정하고 인증서에서 확인해야 하며, 합금 티타늄은 순수 등급보다 덜 관대하므로 용접 절차를 해당 등급에 대해 자격 부여해야 합니다.

크기, 벽 및 맞춤

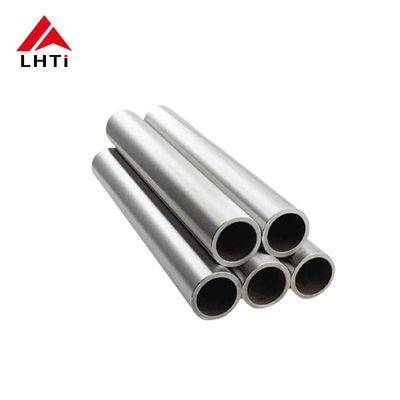

나열된 외부 직경 9.52, 12.7, 15.9, 19.1, 25.4, 32, 33.4 및 38.1mm는 인치 시리즈 크기이며 표준 피팅 및 튜브 시트 레이아웃과 일치하는 크기입니다. 벽은 0.5 ~ 10mm이며, 따라서 동일한 외부 직경이 경량 계측 튜브 또는 중벽 섹션이 될 수 있습니다. 0.5 ~ 100mm의 내부 직경 범위는 이 두 치수에서 파생되며 독립적인 사양이 아닌 결과입니다.

이 페이지의 치수 필드에는 1200mm의 최대 재고 길이도 언급되어 있으며, 이는 절단 및 끝단 트리밍을 위한 여유 공간을 두고 더 긴 재고에서 1미터 조각을 절단하는 것과 일치합니다. 1미터가 이러한 작업 전의 공칭 재고 길이가 아니라 절단, 디버링 및 검사 후의 완성된 길이인지 확인하는 것이 좋습니다.

응용 분야 및 실제 제한 사항

이 크기 범위의 티타늄 용접 튜브는 스테인리스강을 제외할 만큼 공격적인 용도의 압력 용기 내부, 보일러 및 응축기 작업, 화학 공정 라인 및 열 교환기 번들에 사용됩니다. 항공 우주 및 의료 장비는 더 높은 강도보다 저중량 및 내식성의 조합이 더 중요한 프레임, 지지대 및 계측 부품에 동일한 튜브를 사용합니다.

제한 사항은 익숙한 티타늄 제한 사항입니다. 지지대 및 개스킷 아래의 틈새는 특히 고온에서 공격이 시작되는 곳이며, 환원산은 Gr2 대신 팔라듐 등급이 필요합니다. 강철 공구에서 발생하는 철 오염은 피팅을 위한 부위를 생성하므로 전용 공구와 제작 후 산세척 단계는 그만한 가치가 있습니다. 그리고 티타늄은 강철의 탄성 계수의 약 절반이므로 강철에서 충분히 뻣뻣한 튜브는 동일한 스팬에서 티타늄에서 눈에 띄게 편향될 수 있습니다.

검사 및 주문

용접 튜브 주문에는 용접 테스트, 평탄화 테스트, 수압 또는 와전류 검사 및 길이와 직각도를 포함한 치수 검사가 포함되어야 합니다. EN 10204의 3.1 인증서는 열 번호, 스트립 화학, 용접 테스트 결과 및 기계적 특성을 표시해야 하며, 배송된 조각에 추적 가능해야 합니다.

주문에는 제품 형태 및 표준, 기계적 요구 사항이 있는 등급, 허용 오차가 있는 외부 직경 및 벽, 허용 오차가 있는 완성된 길이, 절단 품질, 표면 상태, 심 마킹 요구 사항 및 포장도 명시해야 합니다. 이러한 항목은 작성하는 데 10분이 걸리며 배송 거부의 거의 모든 이유를 제거합니다.
