티타늄 튜브
Created with Pixso.

10mm 티타늄 튜브 계수 및 비강도

10mm 티타늄 튜브 계수 및 비강도

브랜드 이름: LHTI
모델 번호: LH-01
모크: 주식에서 면, 샘플은 이용 가능합니다 ; 각각 사이즈의 stock,100kgs에서 지 않으면
가격: US dollar $23.5/kg--US dollar $35.9./kg
공급 능력: 달 당 5 톤
자세한 정보
원래 장소:
중국
인증:
ISO9001
포장:
표준 보내진 나무 상자
녹는점:
1660°C
벽 두께:
맞춤형
부식 저항:
높은
표면 처리:
우아한
유형:
원활한
상황:
단련된
HS코드:
8108904090
원래의:
중국
외경:
9.52/12.7/15.9/19.1/25.4/32/33.4/38.1mm
열용량:
3kw~500kw 이상
특정 용도:
가열 및 냉각
지름:
맞춤형
애플리케이션:
항공우주, 화학 처리, 의료, 해양, 석유 및 가스
용접성:
좋은
포장 세부 사항:
환경적 보호 백과 각각 튜브가 바깥에서 표준 합판 상자입니다
공급 능력:
달 당 5 톤
강조하다:

진열 저항력 있는 10mm 티타늄 튜브

,

다양한 용도로 사용되는 5등급 티타늄 튜브

,

최고의 진열 저항력을 가진 티타늄 튜브

제품 설명

10mm 티타늄 튜브: 탄성 계수, 비강도 및 Gr5의 적용

10mm 튜브는 코일링하기에 충분히 작고, 거동이 항복 강도보다는 탄성 계수에 의해 결정될 만큼 얇습니다. 이 페이지는 해당 크기에서 티타늄 데이터시트의 수치가 실제로 무엇을 의미하는지, Gr2와 Gr5의 차이점은 무엇이며, 두 등급이 부식 용도에서 서로 대체될 수 없는 이유를 설명합니다.

10mm가 실제로 의미하는 것

이 제품의 공개된 사이즈 시리즈는 외경 9.52, 12.7, 15.9, 19.1, 25.4, 32, 33.4 및 38.1mm입니다. 이들은 밀리미터로 변환된 인치 사이즈입니다: 8분의 3, 2분의 1, 8분의 5, 4분의 3 등입니다. 따라서 실제 10.00mm 외경은 두 개의 재고 사이즈 사이에 있으며 주문 제작 품목이므로, 이 페이지의 직경과 벽 두께 모두 고정된 것이 아니라 사용자 정의 가능한 것으로 나열됩니다.

결과는 학술적이라기보다는 실용적입니다. 9.52mm 튜브를 중심으로 설계된 코일은 벤딩 반경, 맨드릴 및 피팅을 변경하지 않고 10mm 대체품을 수용할 수 없으며, 9.52mm용으로 드릴링된 튜브 시트는 10mm 튜브를 수용할 수 없습니다. 견적 전에 도면에서 실제 외경을 확인하고, 10mm를 공차가 아닌 명목상의 설명으로 취급하십시오.

비강도: 티타늄을 판매하는 비율

티타늄은 강철보다 밀도가 약 57% 낮으며, 무게 예산이 빠듯할 때 이 차이는 중요합니다. 최소 항복 강도 275MPa 및 4.51g/cm3의 Gr2는 단위 밀도당 61MPa를 제공합니다. 828MPa의 Gr5는 184를 제공합니다. 170MPa 및 8.00g/cm3의 316L 스테인리스 튜브는 21을 제공합니다. 이 측정 기준으로 티타늄 합금은 스테인리스보다 거의 9배 효율적이며, 상업용 순수 티타늄은 여전히 3배 효율적입니다.

속성 Gr2 Gr5 Ti-6Al-4V 316L 스테인리스 결정하는 것
밀도 g/cm3 4.51 4.43 8.00 티타늄은 44% 더 가볍습니다
최소 항복 강도 MPa 275 828 170 영구 변형 전 하중
최소 인장 강도 MPa 345 895 485 파괴 전 하중
항복 강도 대 밀도 비율 61 184 21 MPa/g/cm3
탄성 계수 GPa 110 114 193 동일 응력에서의 처짐
경도, 풀림 상태 HV 160-200 HRC 32-38 HRB 80 단일 척도 아님

원래 기사 본문에 인용된 686~1176MPa의 인장 강도 범위는 단일 등급이 아닙니다. 이는 풀림 상태의 Gr2에서 냉간 가공 또는 합금 재료까지의 범위입니다. 이 범위의 상단을 필요로 하는 구매자는 Gr2가 아닌 Gr5를 구매하는 것이며, 약속으로 범위를 받아들이는 대신 주문 시 그렇게 명시해야 합니다.

탄성 계수: 얇은 튜브가 다시 튀는 이유

티타늄의 탄성 계수는 110GPa인 반면 스테인리스 및 탄소강은 193~207GPa입니다. 동일한 응력에서 티타늄 튜브는 1.88배 더 많이 처집니다. 코일에서 이는 더 큰 스프링백을 의미하며, 보상하기 위해 과도하게 구부려야 하는 맨드릴과 풀림 상태에서 외부 직경의 대략 2~3배의 최소 벤딩 반경을 의미합니다.

튜브 시트에서 동일한 속성은 확장력이 튜브를 고정하기 전에 더 멀리 이동해야 하며, 고정은 구멍 공차에 더 민감하다는 것을 의미합니다. 진동 라인에서는 주파수가 탄성 계수 나누기 밀도의 제곱근을 따르기 때문에 강철과 유사한 것보다 몇 퍼센트 더 낮으며, 감소는 작습니다: 약 4퍼센트. 티타늄은 진동의 해결책이 아니라 부식과 무게의 해결책입니다.

경도는 합금에 속하며 순수 등급에는 속하지 않습니다

기사 본문은 풀림 상태에서 HRC 32~38을 인용합니다. 이 수치는 Gr5 및 유사 합금을 설명하며, 대략 변환하면 HV 330~370입니다. 풀림 상태의 상업용 순수 Gr2는 HV 160~200 근처에 있으며, 이는 로크웰 C 스케일이 의미 있는 범위보다 낮습니다. Gr2 튜브에 HRC를 인용하면 인증서가 거부될 수 있으며, 경도 수치만으로는 등급을 식별할 수 없습니다. 화학 성분 및 인장 결과가 이를 식별합니다.

심리스 및 표준이 증명하지 못하는 것

이 페이지의 유형 속성은 심리스이며, 이것이 제공되는 형태입니다. ASTM B338은 심리스 및 용접 튜브를 모두 포함하는 튜브 표준이므로, B338 인증서만으로는 튜브가 심리스임을 증명할 수 없습니다. 구매 주문서에 심리스 형태를 명시해야 하며, 밀 테스트 보고서에 공정 경로가 표시되어야 합니다. 대신 용접 튜브가 공급되면 압력 계산에서 고려해야 하는 이음매 및 조인트 계수가 있는 ASTM B862에 따라 인증됩니다.

페이지에 언급된 ASTM B861은 심리스 파이프 표준이며, 파이프는 외경 및 벽 두께보다는 명목상의 크기와 스케줄로 주문됩니다. 10mm 계측기 또는 코일 튜브의 경우, B338이 관련 문서이며 B861은 대부분 배경 정보입니다.

Gr2, Gr7 또는 Gr5: 제목 해결

이 페이지의 원래 제목은 부식 방지 10mm 튜브를 설명한 다음 5등급을 추가합니다. 이들은 다른 제품입니다. Gr2는 비합금 티타늄이며 해수, 염수 및 산화 화학 물질 서비스의 기본값입니다. Gr7은 0.12~0.25% 팔라듐을 함유한 동일한 기본 금속으로, 틈새 및 환원산 용도에 사용됩니다. Gr5는 6% 알루미늄과 4% 바나듐을 함유하며 828MPa의 항복 강도에 도달하며, 강도를 위해 일부 내식성과 일부 용접성을 거래합니다.

정밀 검사를 통과하는 해석은 이 페이지가 소구경 심리스 튜브 제품군을 다루며, Gr2와 Gr7은 내식성 등급이고 Gr5는 강도가 지배적인 경우에 사용 가능하다는 것입니다. 부식 용도에서 Gr5를 Gr2 대신 사용하는 것은 강도 향상에도 불구하고 내식성 저하이며, 압력 또는 피로 용도에서 Gr2를 Gr5 대신 사용하는 것은 강도 저하입니다. 엔지니어링 승인 없이는 어떤 대체도 이루어져서는 안 됩니다.

용도 등급 벽 두께 외경 참고
열 교환기 코일, 냉각수 Gr2 0.5-0.9 mm 9.52-12.7 mm 얇은 벽, 코일 감기
해양 응축기 Gr7 0.7-1.2 mm 12.7-19.1 mm 틈새용 팔라듐
화학 라인, 환원산 Gr7 1.0-1.5 mm 12.7-25.4 mm Pd 0.12-0.25%
항공 우주 유압 라인 Gr5 0.9-1.5 mm 9.52-15.9 mm 강도 지배
의료 또는 계측기 샤프트 Gr2 0.5-1.0 mm 9.52-12.7 mm 강성 및 마감

주문 시 참고 사항

표준 및 형태, Gr7을 원하는 경우 팔라듐 함량, 허용 오차를 포함한 정확한 외경 및 벽 두께, 길이 또는 코일 무게, 풀림 상태, 표면 마감 및 테스트 패키지를 명시하십시오. 화학 성분, 인장 결과, 평탄화 또는 와전류 테스트 및 열 번호가 포함된 3.1 인증서가 일반적인 기대치이며, 완성된 튜브에 대한 PMI 검사는 배송된 등급이 주문된 등급임을 증명하는 가장 저렴한 방법입니다.

이 페이지의 속성 블록에는 광택 마감, 풀림 상태, 우수한 용접성, 약 1660°C의 녹는점 및 항공 우주, 화학, 의료, 해양 및 석유 및 가스 분야에 걸친 응용 분야도 나열되어 있습니다. 이는 전체 제품군과 일치하며, 단일 크기에 대한 사양이 아니라 주문의 치수 및 등급 데이터가 일반 설명보다 항상 우선해야 합니다.

제품 이미지

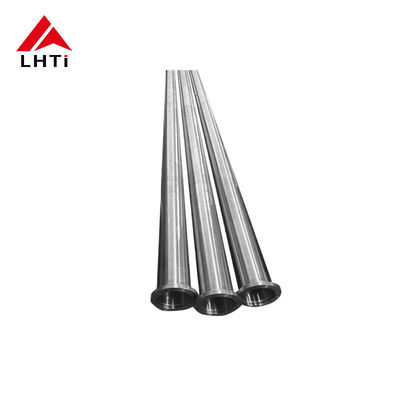

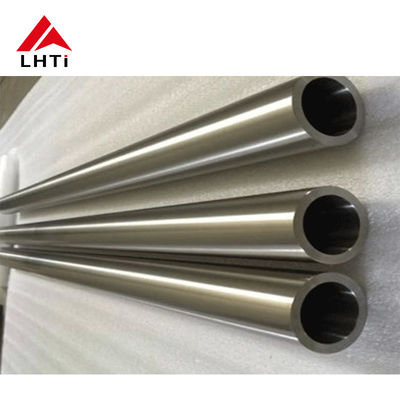

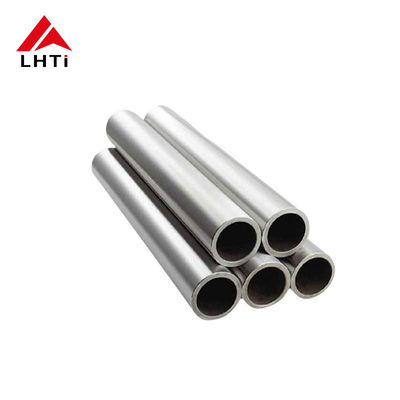

10 mm seamless titanium tube Gr2 and Gr5
