의료용 티타늄 샤프트: 등급 및 런아웃

의료용 티타늄 샤프트: 등급 목록 및 런아웃

샤프트는 다른 라벨이 붙은 바가 아닙니다. 바 주문은 화학 성분, 직경 및 길이로 판단되며, 샤프트 주문은 얼마나 똑바로 회전하는지, 얼마나 정확하게 회전하는지, 그리고 마무리 절단을 위해 얼마나 많은 재료가 남았는지로 판단됩니다. 이 페이지는 제목에 인쇄된 등급 목록, 텍스트에 설명된 다양한 등급, 그리고 티타늄 샤프트가 의료 기기에 사용되는지 여부를 결정하는 기하학적 수치를 다룹니다.

샤프트, 로드 및 바는 세 가지 다른 주문입니다.

동일한 Gr5 바가 밀에서 바, 로드로 판매되고 샤프트로 수락될 수 있습니다. 왜냐하면 이 단어들은 테스트가 아닌 용도를 설명하기 때문입니다. 실제로는 샤프트 주문에 세 가지 요구 사항이 추가됩니다. 길이 방향의 직선성, 중심선에 대한 런아웃, 그리고 필렛에서 균열을 시작하지 않는 표면입니다. 이들은 기하학 및 마감 항목이며, 구매자가 단순히 바 설명을 복사할 때 놓치는 항목입니다.

연삭은 대부분의 것이 결정되는 곳입니다. 연삭된 샤프트는 일반적으로 0.3~0.5mm의 여유를 가진 바에서 생산되며, 센터리스 연삭으로 직경과 런아웃이 함께 수정된 후 다이얼 게이지로 V 블록에서 확인됩니다. 선반 가공된 바는 롤링된 바보다 표면이 좋지만 재고의 휨을 따르므로, 휨이 있는 바는 아무리 마감이 좋아 보여도 휨이 있는 샤프트를 생산합니다.

제목의 등급 목록과 텍스트의 등급

이 페이지의 제목에는 Gr1, Gr2, Gr3, Gr4, Gr5, Gr12 및 Gr7이 나열되어 있습니다. 그 아래 설명에서는 Grade 6 Ti-5Al-2.5Sn에 대해 언급하며, 서비스 온도 480°C, 중간 강도, 우수한 용접성 및 열처리에 대한 반응 없음 등을 인용합니다. 아래의 화학 성분 및 인장 강도 표에는 Gr1, Gr2, Gr5, Gr7 및 Gr12만 해당됩니다. Grade 6은 두 표 모두에 열이 없습니다.

Grade 6은 실제 알파 합금에 가까운 합금이며 설명은 정확하지만, 이 페이지에서 표에서 인용할 수 있는 재고 범위에 속하지 않습니다. 안전한 해석은 텍스트가 상속된 내용이고 표가 제공되는 내용이라는 것입니다. 따라서 '귀하의 페이지에 따른' 주문은 모호하며, 밀 인증서에 기재된 등급만이 구매자가 실제로 받게 될 등급입니다.

제목의 Gr7은 마침표가 있는 Gr.7으로 표기되어 있습니다. Gr7과 동일한 등급이며, Gr2 화학 성분에 팔라듐 0.12~0.25%가 첨가된 것입니다. Gr2와 동일한 345 MPa 인장 강도 및 275 MPa 항복 강도를 가지므로, 부식 저항성만 구매하는 것입니다. Gr7을 더 높은 강도로 예상하고 지정하는 설계자는 표를 잘못 읽은 것입니다.

의료용 및 그 뒤의 인증서

제품 제목의 '의료용'이라는 단어는 아무런 테스트도 뒷받침하지 않습니다. 수술 기구를 구동하거나 드릴을 안내하거나 치과용 핸드피스의 일부를 형성하는 티타늄 샤프트는 신체 외부에 있으며 B348 산업용 바에서 합법적으로 제작될 수 있습니다. 이식되거나 신체 내부에서 하중을 전달하는 샤프트는 CP 등급 Gr1~Gr4의 경우 F67 또는 등급 23 ELI의 경우 F136이 필요하며, 이 문서 중 어느 것도 일반 Gr5 바를 인증할 수 없습니다.

이 페이지의 표준 목록에는 B348, F67, F136 및 AMS 4928이 함께 나열되어 있습니다. 이 목록은 밀이 작업할 수 있는 것을 설명하는 것이지, 단일 바가 인증될 수 있는 것을 설명하는 것이 아닙니다. 구매자는 인증서에 한 줄에 하나의 표준과 하나의 등급을 명시하도록 요청해야 하며, 네 가지 표준을 나열하고 등급을 추론하도록 남겨두는 문서는 수락해서는 안 됩니다.

직선성, 런아웃 및 가공 여유

직선성은 길이당 편차로 표시되며, 일반적으로 미터당 밀리미터이며, 두 지점에서 지지된 바를 표면판에서 측정합니다. 런아웃은 중심선에 대한 총 지시계 판독값으로 표시되며, 샤프트가 센터 간 연삭된 후에만 의미가 있습니다. 두 숫자는 상호 교환할 수 없으며, 도면에서 하나를 요청할 때 다른 하나를 인용하는 공급업체는 질문에 답하지 않은 것입니다.

길이가 중요한 이유는 길고 가는 샤프트가 자체 절단력에 의해 휘어지기 때문입니다. 유용한 규칙은 티타늄의 마무리 절단 시 지지되지 않은 길이를 직경의 약 6배 이하로 유지하고, 그 이상에서는 이동식 스테디를 사용하는 것입니다. 티타늄은 표면에서 경화되므로, 절단 대신 마찰되는 패스는 다음 패스가 제거해야 하는 바로 그 층의 경도를 높입니다.

주문 시 참고 사항

등급과 표준, 직경과 공차 등급, 직선성 및 런아웃, 길이와 끝단 절단, 상태, 표면 및 인증서를 기재하십시오. 이 페이지에서 재고 범위는 속성 블록에서 3~350mm, 사양 블록에서 0.8~500mm입니다. 첫 번째는 재고에서 제공되는 것을, 두 번째는 밀의 능력을 나타내는 것으로 취급하고, 재고 범위를 벗어나는 것은 특수 사이즈로 주문하십시오.

속성 블록은 또한 재료를 순수 티타늄으로 설명합니다. Gr1 및 Gr2의 경우 사실이며 Gr5, Gr7 및 Gr12의 경우 거짓입니다. 이들은 합금이며, 무게 계산에 사용되는 밀도를 변경합니다. CP 등급의 경우 4.51 g/cm3, Gr5의 경우 4.43입니다. 무게로 판매되는 샤프트의 경우, 한 조각에서는 차이가 작지만 팔레트에서는 눈에 띄므로, 무게를 인용하기 전에 등급을 고정해야 합니다.

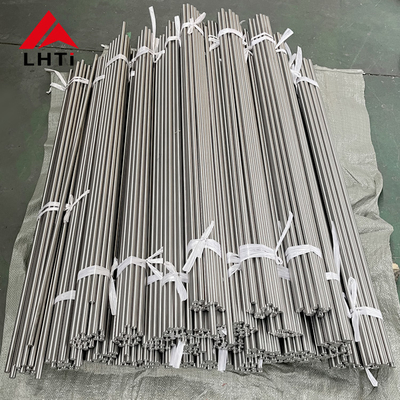

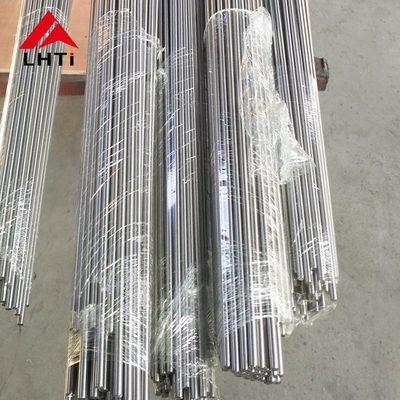

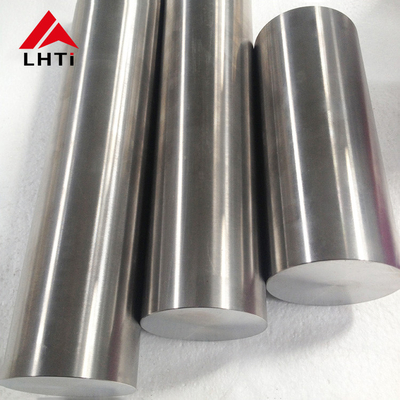

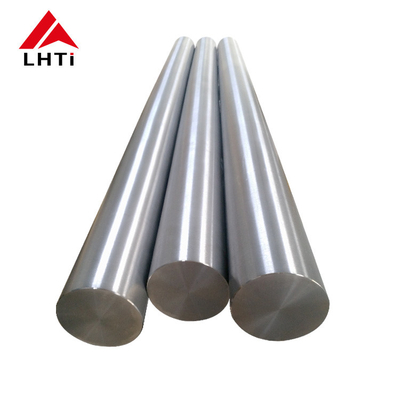

제품 이미지
