| 브랜드 이름: | LHTi |
| 모델 번호: | Titanium tube |
| 모크: | 1개 |
| 가격: | usd 20-30/kg |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온 |
| 공급 능력: | 50Ton/Month |
티타늄 튜브 10 x 2 mm: 내경, 압력, 마감
벽 두께가 2mm인 10mm 튜브는 얇은 벽 튜브가 아닙니다. 외부 직경 10mm의 각 면에 2mm의 금속이 있으면 내부 직경이 6mm가 되고 직경의 40%가 벽에 들어가므로 단면은 파이프보다는 두꺼운 링처럼 작동합니다. 이 비율이 이 크기가 덕팅보다는 압력, 마모 및 클램프용으로 구매되는 이유이며, 페이지의 일부 숫자를 주의해서 읽어야 하는 이유이기도 합니다.
0.2 벽 비율이 무엇을 바꾸는가
10x2 튜브의 질량은 미터당 약 0.23kg입니다. 금속 면적은 외부 78.5제곱밀리미터와 내부 28.3제곱밀리미터의 두 원의 차이인 50.2제곱밀리미터에 밀도 4.51그램/세제곱센티미터를 곱한 것입니다. 동일한 외부 직경에 1mm 벽은 미터당 0.13kg을 제공하므로 2mm 벽은 1미터의 무게를 거의 두 배로 늘리고 내부 직경을 2mm 더 작게 만듭니다.
강성 증가는 무게 증가보다 작으므로 필요하지 않은 벽에 비용을 지불하기 전에 알아두는 것이 좋습니다. 1mm에서 2mm 벽으로 가면 단면 2차 모멘트가 약 47% 증가하는 반면 질량은 79% 증가합니다. 튜브가 클램프 하중, 나사산, 마모 표면 또는 내부 압력을 받는 경우 이 거래는 가치가 있습니다. 튜브가 커버 또는 케이블 경로일 뿐인 경우 낭비이며, 동일한 외부 크기에서 더 얇은 벽은 동일한 외관에 대해 더 가볍고 저렴합니다.
| 10mm OD 튜브의 벽 | 내부 직경 | 미터당 질량 | 상대 굽힘 강성 |
|---|---|---|---|
| 1.0 mm | 8 mm | 0.13 kg | 0.68 |
| 1.5 mm | 7 mm | 0.18 kg | 0.87 |
| 2.0 mm | 6 mm | 0.23 kg | 1.00 |
| 2.5 mm | 5 mm | 0.27 kg | 1.08 |
압력: 비율이 허용하는 것과 증명하지 못하는 것
내부 압력의 경우 벽의 응력은 얇은 벽 관계를 따릅니다: 압력 곱하기 외부와 내부 직경의 차이, 벽의 두 배로 나눈 값. 20바(2메가파스칼)에서 10x2 튜브는 약 4메가파스칼의 응력을 받습니다. 이는 모든 티타늄 등급에 비해 미미하며, 두꺼운 벽의 작은 튜브가 유압 라인에 선택되는 이유를 보여줍니다. 응력이 낮고 벽이 동시에 부식 및 마모 여유를 제공합니다.
페이지에서 제공할 수 없는 것은 압력 등급이며, 공급업체는 벽만으로는 이를 인용해서는 안 됩니다. 외부 직경 10mm의 2mm 벽은 벽 대 반경 비율이 0.4이며, 여기서 얇은 벽 방정식은 내부 응력을 과대평가하고 두꺼운 벽 처리가 대신 적용됩니다. 실제 한계는 또한 끝단의 조인트, 나사산 또는 용접에 의해 설정되며, 금속이 녹는점 근처에 도달하기 훨씬 전에 허용 응력을 낮추는 온도에 의해 설정됩니다. 파열 수치는 추정치로 취급하고 필요한 압력에서 수압 테스트로 조립을 증명하고 누출이 아닌 누출을 볼 수 있을 만큼 충분히 오래 유지하십시오.
6mm 내부 직경의 용접 또는 심리스
이 페이지는 용접 및 심리스 튜브를 모두 제공하며, 이 크기에서는 대형 파이프보다 선택이 더 중요합니다. 용접 튜브는 내부 벽에 이음매가 있으며, 6mm 내부 직경은 도구가 내부로 들어가서 다듬을 수 없을 정도로 작기 때문에 이음매는 용접된 상태와 산세척된 상태로 유지됩니다. 부식성 유체의 경우 용접이 완전히 관통되지 않았거나 내부에서 차폐되지 않은 경우 이 이음매가 가장 먼저 공격받는 곳이며, 튜브가 만들어진 후 시각적으로 검사할 수 없는 유일한 곳입니다.
심리스 튜브는 가격을 받고 그 문제를 제거합니다. 작은 내부 직경의 경우 실제 테스트는 시각적 확인이 아니라 와전류 또는 수압 테스트이며, 둘 중 하나를 지정하는 구매는 약속보다는 정보를 구매하는 것입니다. 튜브가 염화물 서비스의 유압 라인 또는 열 교환기용인 경우, 어떤 경로가 사용되었고 어떤 테스트가 해당 로트에 대해 실행되었는지 문의하고, 튜브가 용접 또는 심리스라는 일반적인 진술 대신 인증서와 함께 테스트 기록을 요청하십시오.
직진도, 타원도 및 중심이 벗어난 내부 직경
외부 직경 10mm, 벽 두께 2mm의 경우 10%의 벽 허용 오차는 ±0.2mm로 벽의 1/5입니다. 이것은 반올림 오류가 아니라 얇은 쪽의 압력 용량을 변경하고 내부 직경에 삽입되는 모든 것의 맞춤을 변경합니다. 관련 측정값은 편심으로, 외부와 내부 중심 사이의 오프셋으로, 실제로 얇은 쪽을 생성하는 것이며, 한 지점의 벽 마이크로미터로는 이를 감지할 수 없습니다.
각 끝단의 네 지점에서 벽을 확인하고, 평평한 표면에서 전체 길이에 걸쳐 직진도를 확인하십시오. 1m 튜브에 눈에 띄는 휨이 있으면 빡빡하게 맞는 내부 직경에 미끄러지지 않거나 클램프에 평평하게 놓이지 않습니다. 타원도도 같은 이유로 중요합니다. 수백분의 1mm 이내로 둥근 내부 직경은 6mm 삽입물을 받아들이지만, 1/10mm 타원인 것은 그렇지 않습니다.
굽힘, 코일링 및 20% 신장률이 실제로 다루는 것
페이지의 20% 신장률은 튜브가 아닌 금속에 속하며, 그 차이는 사람들에게 비용을 발생시킵니다. 튜브가 구부러지면 외부 벽이 얇아지고 내부 벽이 두꺼워지며, 얇아지는 정도는 대략 벽 곱하기 튜브의 굽힘 반경 나누기 굽힘의 중심선 반경입니다. 2mm 벽의 빡빡한 굽힘은 금속 자체가 신장 한계에 도달하기 전에 외부를 1.6mm로 얇게 만들 수 있으며, 이 얇아진 벽에서 압력 튜브가 결국 파손됩니다.
10mm 튜브의 실용적인 규칙은 내부 직경에 맨드릴을 사용하고, 외부 직경의 3~5배 이상의 굽힘 반경을 사용하며, 굽힘 후 용접할 경우 내부 직경에 플러그 또는 퍼지를 사용하는 것입니다. 6mm 내부 직경은 작은 맨드릴과 느린 굽힘을 사용합니다. 빠르게 작동하는 동력 벤더는 직경에 비해 이 두꺼운 벽의 굽힘 내부를 주름지게 할 것입니다. 튜브를 코일링할 경우 코일 직경과 템퍼를 문의하십시오. 연질 어닐링된 튜브는 냉간 가공된 튜브가 균열되는 곳에서 코일링됩니다.
마모, 부식 여유 및 볼 수 없는 벽
이 페이지는 HV200을 내마모성으로 판매하며, 슬러리 또는 연마성 분말을 취급하는 튜브의 경우 표면에서 공정한 주장입니다. 알려주지 않는 것은 벽을 얼마나 많이 잃을 수 있는지입니다. 10mm 튜브의 2mm 벽은 부식 및 침식 여유이기도 하며, 이를 사용하는 정직한 방법은 여유를 측정된 속도로 나누는 것입니다. 연간 1/10mm의 경우 벽은 약 20년 동안 지속되고, 연간 1/2mm의 경우 4년 동안 지속됩니다. 이 수치는 녹는점과는 아무 관련이 없으며 유체와 모든 관련이 있습니다.
문제는 검사입니다. 6mm 내부 직경은 짧은 거리 이상으로 내시경으로 검사할 수 없으며, 외부에서는 내부를 알 수 없습니다. 튜브가 부식성 서비스의 압력 경계인 경우, 광택 처리된 외부의 외관에 의존하는 대신 끝단의 벽 두께 측정 또는 동일한 회로의 쿠폰을 계획하십시오. 광택 처리는 여기에서 매끄러운 표면이 침전물을 덜 모으고 부식이 시작될 곳이 적기 때문에 도움이 됩니다.
공급 및 주문서 작성 방법
공급 조건은 간단합니다: ISO9001 인증, 최소 주문 수량 1개, 쿠셔닝이 있는 골판지 상자 포장, 추적 가능한 택배 배송. 샘플 또는 소량 배치에는 실용적이며, 튜브 끝에 캡을 씌워달라고 요청하는 것이 좋습니다. 6mm 내부 직경은 운송 중에 먼지와 칩이 쌓여 나중에 제거하기 어렵기 때문입니다.
| 페이지 내용 | 그 뒤의 숫자 | 오해할 수 있는 부분 | 요청할 사항 |
|---|---|---|---|
| 신장률 20% | 굽힘이 아닌 금속의 특성 | 구부러진 튜브는 벽이 얇아져서 파손됩니다 | 완성된 튜브에 대해 테스트된 최소 굽힘 반경 |
| 경도 HV200 | 광택 처리된 단면의 표면 측정값 | 2mm 벽의 굽힘에 대해 거의 말하지 않음 | 경도 방법 및 그 뒤의 등급 |
| 녹는점 1660도 | 금속이 액체가 되는 곳 | 공기 중 작업 온도 아님 | 서비스 온도, 대기 및 시간 |
| 광택 표면 | 6mm 내부 직경의 외부만 | 내부는 생산된 대로 유지됨 | OD 및 ID 마감, 산세척 포함 |
| 용접 또는 심리스 | 두 가지 제조 경로 | 6mm 내부에서 이음매를 다듬을 수 없음 | 경로 및 이를 증명하는 테스트 |
| 최대 1m 길이 | 더 긴 길이에서 절단 | 절단 및 디버링 허용 오차는 명시되지 않음 | 절단 길이, 허용 오차, 직각도, 디버링 |
주문서를 사양으로 작성하십시오: 등급 및 상태, 외부 직경 및 벽과 각 항목의 허용 오차, 튜브가 압력 경계인 경우 동심도 또는 최소 벽 두께, 이를 증명하는 테스트가 있는 용접 또는 심리스, 절단 허용 오차 및 디버링이 있는 길이, 외부 마감 및 내부 마감은 별도로 명시하고, 서비스 유체 및 온도. 튜브를 구부리거나 나사산 가공할 것인지 여부를 추가하십시오. 굽힘은 벽을 소비하고 나사산 가공은 벽을 소비하며, 2mm 벽에서는 이 두 작업이 튜브가 유지되는 것과 조인트에서 누수되는 것의 차이를 만듭니다.

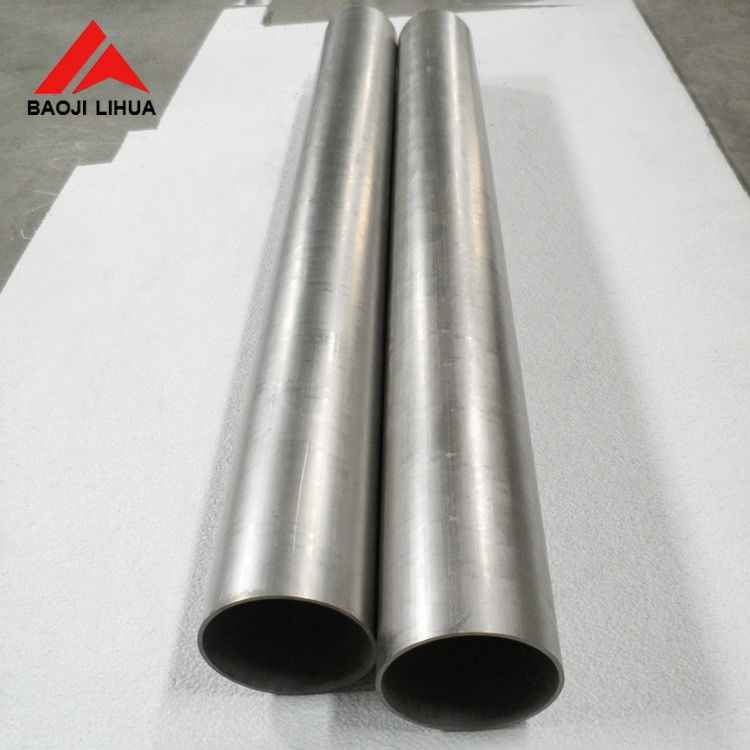

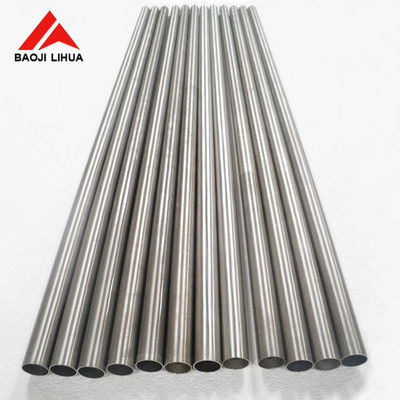

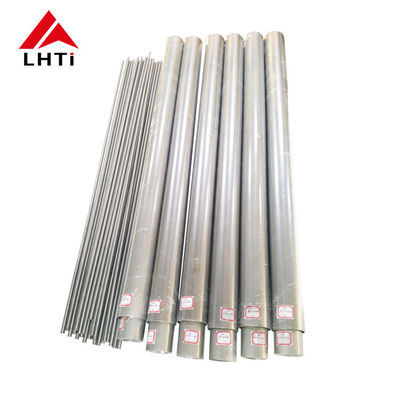

제품 이미지
![]()
