| 브랜드 이름: | LH-Ti |
| 모델 번호: | LH-BL |
| 모크: | 1개 부분 |
| 가격: | US dollar $30/pc--US dollar $80/pc |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 5000 PC |

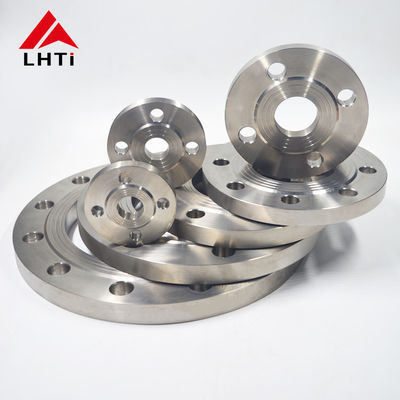

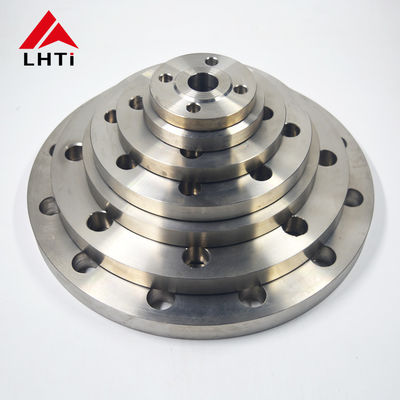

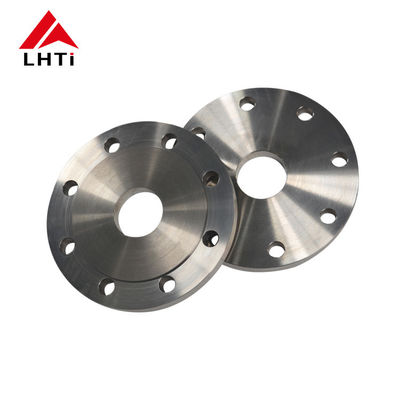

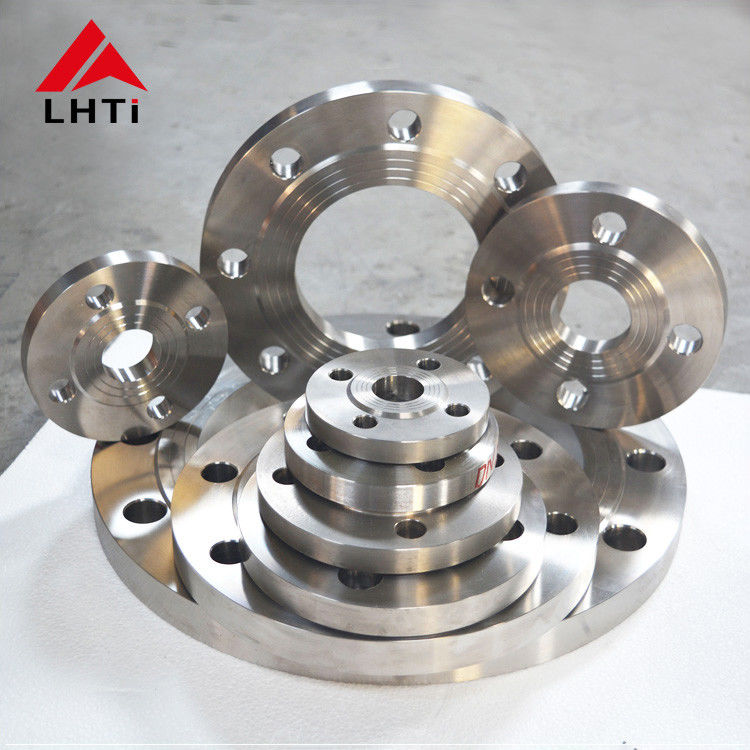

산업용 파이프용 닦은 티타늄 PL 플랜지
티타늄 PL 플랜지 는 산업 파이프 연결을 위한 판 플랜지이며, 가조 및 CNC 가공, 닦은 표면과 높인 표면이 있다.Gr7 및 Gr12, 1/2 인치에서 30 인치 NB, 150 #에서 2500 #까지 압력 등급. 긴 서비스 수명, 부식 저항성 및 높은 양과 팽창 강도는 석유화학에 대한 신뢰할 수있는 관절,펌프 밸브 및 파이프 라인 작업.
| 항목 | 사양 |
|---|---|
| 종류 | PL 판 플랜지, 또한 WN, SO, BL, SW, 랩 관절 |
| 표준 | ANSI B165, ASME, JIS B2220, DIN 2627-2628, GB/T 9116 |
| 재료 등급 | Gr1, Gr2, Gr5, Gr7, Gr12 |
| 크기 범위 | 1/2~30인치 NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| 압력 등급 | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6에서 PN64 |
| 봉인 표면 | 얼굴 (RF) |
| 표면 | 닦은 |
| 기술 | 도장 및 CNC 가공 |
| 검사 | 초음파 검사 및 EN 10204 3.1 재료 시험 보고서 |
| 등급 | N | C | H | 페 | 오 | 알 | V | Pd | 모 | 니 |
|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 00.12-0.25 | / | / |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 00.6-0.9 |
| 등급 | 팽창 강도 (MPa, min) | 강도 강도 (MPa, min) | 연장 (%) |
|---|---|---|---|
| Gr1 | 240 | 138 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 345 | 275 | 20 |
| Gr12 | 438 | 345 | 18 |
티타늄 PL 플랜지는 석유화학 장비, 펌프 밸브, 파이프 라인, 열 교환기 및 산화 저항이 중요한 바다 산업 파이프링에 사용됩니다.등급 및 얼굴 유형 그리고 우리는 당신의 연결에 대한 올바른 닦은 티타늄 판 플랜지 확인 할 것입니다.
