제품 상세정보
원래 장소: 바오지, 중국
브랜드 이름: LIHUA
인증: ISO9001, TUV etc.
모델 번호: LH-BL
지불과 운송 용어
최소 주문 수량: 1개 부분
가격: US dollar $30/pc--US dollar $80/pc
포장 세부 사항: 수출을 위한 합판 박스에 포함된 거품에 의해 감싸집니다
배달 시간: 3-15 작업 일수
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 5000 PC
상품 이름: |
티타늄 BL 플랜지 |
표준: |
ANSI B16.5 |
재료: |
gr2, gr7, gr12 |
애플리케이션: |
화학 산업 |
밀봉면: |
RF |
사이즈: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
서피스: |
닦습니다 |
기술: |
기계화된 프로게드와 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
상품 이름: |
티타늄 BL 플랜지 |
표준: |
ANSI B16.5 |
재료: |
gr2, gr7, gr12 |
애플리케이션: |
화학 산업 |
밀봉면: |
RF |
사이즈: |
NPS 1/2 - NPS 24 (DN 10 - 2000년) |
압력: |
150#-2500# |
서피스: |
닦습니다 |
기술: |
기계화된 프로게드와 CNC |
점검: |
초음파 시험 & 자료 테스트 리포트 EN10204.3.1 |
부낸표면과의 BL RF gr2 gr7 gr12 티타늄관 맹인플랜지
1. 티타늄 맹인플랜지의 제품 정보
| 제품 | 티타늄 맹인플랜지 |
| 아이템 이름 | 부낸표면과의 BL RF gr2 gr7 gr12 티타늄관 맹인플랜지 |
| 애플리케이션 | 화학 산업 |
| 표준 | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| 재료 | Gr1, Gr2, Gr5, Gr7, Gr12 |
| 사이즈 | 1/2 ~ 30 NB, NPS 1/2 - NPS 24 (DN 10 - 2000년) |
| 압력 | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB. |
| 밀봉면 | RF, FF, TG, RJ 기타 등등. |
| 기술 | 기계화된 프로게드와 CNC |
2. 티타늄 맹인플랜지의 상술
클래스 150 티타늄 맹인플랜지를 위한 상술
| 150 티타늄 맹인플랜지를 분류하세요 | ||||||
| Nom. 파이프 사이즈 |
플랜지 Dia. |
플랜지 두께 |
올려집니다 Dia에 직면하세요. |
아니오. 의 홀 |
Dia. 의 볼트 |
Dia. 의 볼트엔 |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
더 클래스 300 티타늄 맹인플랜지를 위한 상술
| 더 클래스 300 티타늄 맹인플랜지 | ||||||
| Nom. 파이프 사이즈 |
플랜지 Dia. |
플랜지 두께 |
올려집니다 Dia에 직면하세요. |
아니오. 의 홀 |
Dia. 의 볼트 |
Dia. 의 볼트엔 |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. 티타늄 맹인플랜지를 위한 화학적 요건
| 엔 | Ｃ | Ｈ | Fe | 오우 | Al | Ｖ | Pd | Mo | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 기본 어셈블리 언어 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 기본 어셈블리 언어 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | 기본 어셈블리 언어 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | 기본 어셈블리 언어 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | 기본 어셈블리 언어 |
4. 티타늄 맹인플랜지를 위한 장력 요구조건
| 등급 | 장력 힘(분) | 생산량 힘(분) | Elongation(%) | ||
| 크시 | Ｍ Pa | 크시 | Ｍ Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |

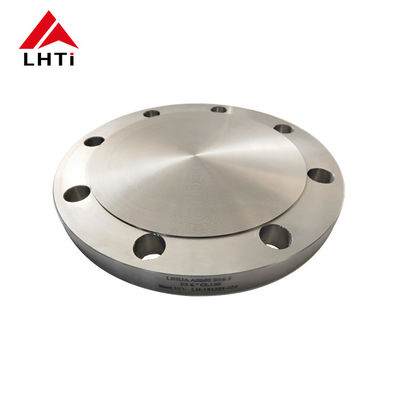

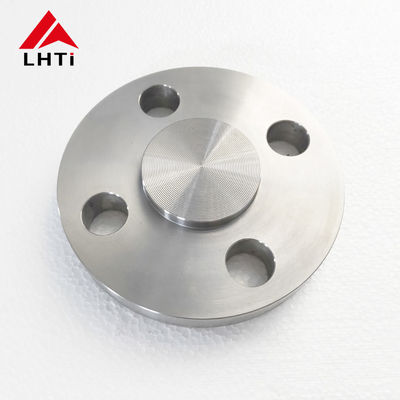

5. 티타늄 맹인플랜지의 상세한 이미지
6. 우리의 회사
7. 우리의 공장
8. 티타늄 맹인플랜지을 판단하는 모든 테스트
시각적 테스트 (VT)
초음파 시험 (으뜸음)
방사선 투과 시험 (RT)
자분 탐상 검사 (MT)
형광 탐상 / 염료는 (PT)를 관통합니다
와류 시험 (ET)
음향 발행(AE)
9. 티타늄의 애플리케이션은 플랜지를 밟고 미끄러져 넘어집니다
