제품 상세정보
원래 장소: 바오지 사안시 중국
브랜드 이름: LHTI
인증: ISO9001
모델 번호: LH-32
지불과 운송 용어
최소 주문 수량: 5개 부분
가격: US dollar $180/pc-US dollar $300/pc
포장 세부 사항: 표준 수출 합판 상자
배달 시간: 5-7 일
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔 기타 등등
공급 능력: 1주일에 500개 부분
재료: |
티타늄, 니켈 |
타입: |
그래서 |
표준: |
ANSI B16.5 |
등급: |
GR2 |
서피스: |
RF |
애플리케이션: |
oil.chemcial 인더스트리얼 |
키워드: |
WN 티타늄 플랜지 |
재료: |
티타늄, 니켈 |
타입: |
그래서 |
표준: |
ANSI B16.5 |
등급: |
GR2 |
서피스: |
RF |
애플리케이션: |
oil.chemcial 인더스트리얼 |
키워드: |
WN 티타늄 플랜지 |
ANSI B16.5 Gr2 WN RF 용접 목 티타늄 플랜지

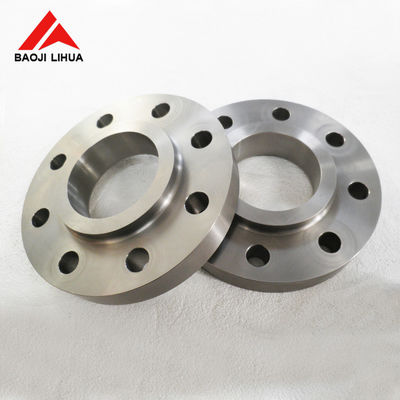

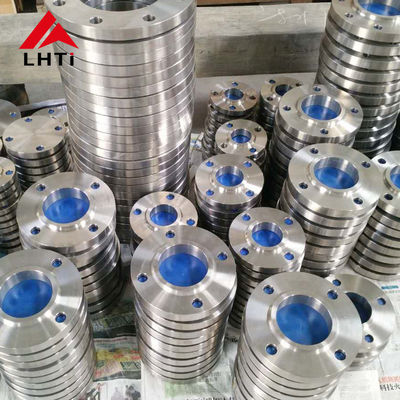

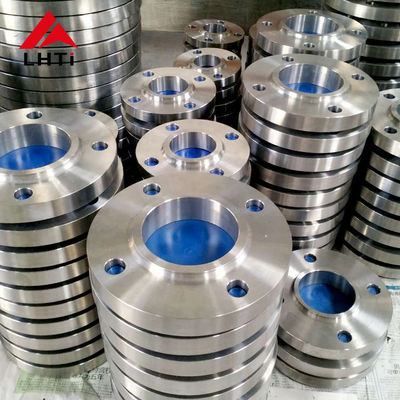

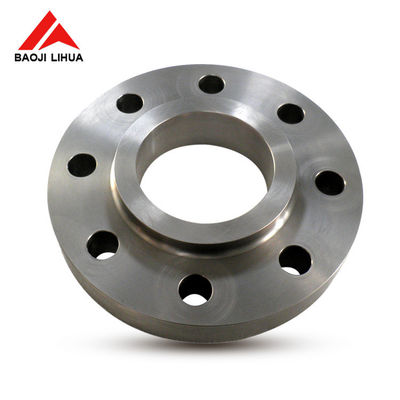

WN 티타늄 플랜지 그림
제품 | ASME 비 16.5 Ti gr2 티타늄 SO 플랜지 석유 & 가스 산업 &oil 플랜지 |
물질 등급 | Gr2, (Gr7, GR12) |
인증 | ISO9001 :2008년, EN10204.3.1 |
표준 | ANSI B16.5, ASME B16.5, ASME B16.47, |
사이즈 | 1/2 ~ 24 |
압력 클래스 | 150LB, 300LB, 600 LB,900LB, 1500LB, 2500LB |
기술 | 기계화된 안출되고 CNC |
타입 | WN |
플랜지 표면 | FF, RF, TG, RJ, MFM 기타 등등 |
150 티타늄 슬립 온 플랜지를 분류하세요 | |||||||||
---|---|---|---|---|---|---|---|---|---|
Nom. 파이프 사이즈 |
플랜지 Dia. |
플랜지 두께 |
허브 Dia. 기본적으로 | 올려집니다 Dia에 직면하세요. |
아니오. 의 홀 |
Dia. 의 볼트 |
Dia. 볼트엔의 | 구멍 Dia. |
길이 허브를 통하여 |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
다른 타입 티타늄 플랜지
ASME B16.5 상술 당 티타늄 플랜지, 주로 티타늄 슬립 온 플랜지, 티타늄 맹인플랜지, 티타늄 웰드 네크 플렌지와 티타늄 랩 조인트 플랜지의 모든 타입. 재료는 주로 촉광 티타늄입니다.
다른 관련 상품
---GR2 티타늄 육각 볼트 DIN933과 티타늄 육각 너트 DIN934
---순수한 티타늄 관 이음, 티타늄 팔꿈치, 집중적 환원제 기타 등등
---화학의 인더스트리얼을 위한 티타늄 이음새가 없는 / 용접 튜브
